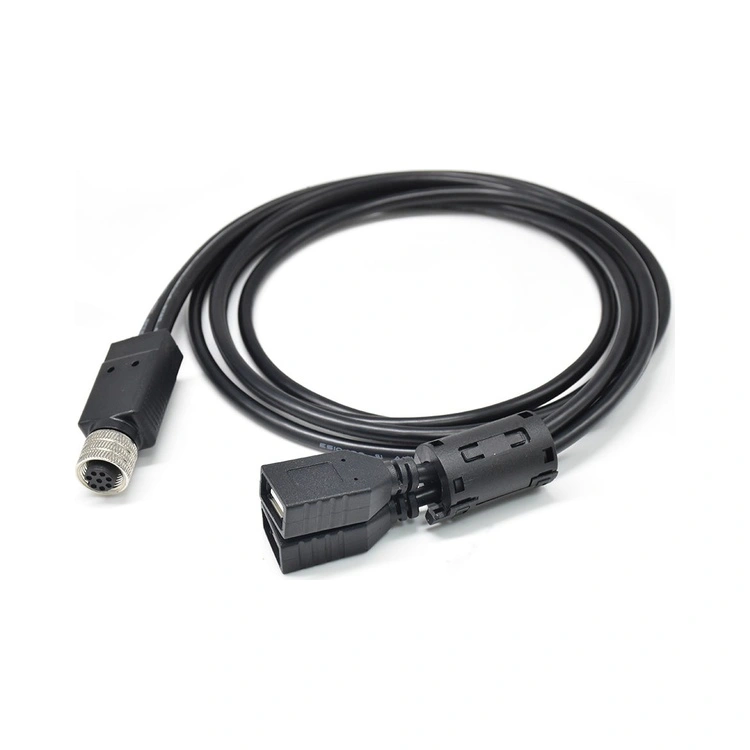

Shenzhen REUNION Electronic Co., Ltd.od 2011 roku buduje przemysłowe zespoły kablowe dla konstruktorów maszyn, integratorów systemów i producentów sprzętu. Zespoły te łączą złącza, przewody, ekranowanie i płaszcz ochronny w wstępnie przetestowane wiązki przewodów, które można zainstalować bezpośrednio w maszynach produkcyjnych, skracając czas okablowania na miejscu i zmniejszając ryzyko błędów zakończenia w wymagających środowiskach.
Przemysłowe zespoły kablowe działają w warunkach znacznie różniących się od warunków panujących w urządzeniach laboratoryjnych czy biurowych. Ciągły ruch w prowadnicach kablowych, narażenie na płyny tnące, ścieranie przez ramy maszyn i częste zginanie przyczyniają się do zmęczenia przewodnika i uszkodzenia płaszcza. REUNION wybiera konstrukcje kablowe przystosowane do cykli zginania i naprężeń skrętnych, a następnie weryfikuje punkty końcowe poprzez testy siły rozciągającej i zginania. Odciążenie na wyjściu złącza ma na celu rozłożenie siły zginającej z dala od połączeń lutowanych lub zaciskanych, które są najczęstszymi punktami awarii w zastosowaniach ruchomych.
Sieci Fieldbus i czujniki w fabrykach często opierają się na standardowych interfejsach okrągłych. Zespoły zbudowane wokółSeria M12 Człączewersje są wspólne dla przemysłowych połączeń Ethernet i wejść/wyjść, natomiastZłącze Push-Pullwarianty oferują szybsze, beznarzędziowe łączenie sprzętu wymagającego częstej rekonfiguracji. Kiedy pojedyncza wiązka przewodów musi przenosić zarówno moc silnika, jak i sygnały sprzężenia zwrotnego, firma REUNION stosuje zasady układu hybrydowego zZłącze zasilania i sygnałukategorii, aby oddzielić obwody i zmniejszyć przesłuchy w tym samym przebiegu kabla.
Przemienniki częstotliwości, zasilacze impulsowe i sąsiadujące kable silnika generują zakłócenia elektromagnetyczne, które mogą zakłócać sygnały czujników. Zestawy kabli przemysłowych firmy REUNION mogą zawierać ekrany plecione lub foliowe z kontrolowanymi ścieżkami uziemienia w korpusie złącza. Metalowe osłony złączy zapewniają ciągłe połączenie ekranu po połączeniu, pomagając zachować integralność sygnału w szafach sterowniczych i na hali produkcyjnej. Zespół inżynierów określa zakończenie ekranu w oparciu o zakres częstotliwości i charakterystykę źródła hałasu w danej aplikacji, zamiast stosować jednolite rozwiązanie dla wszystkich projektów.
Obrabiarki i obszary narażone na mycie narażają kable na działanie olejów, chłodziw i środków czyszczących. Materiały płaszcza, takie jak PUR, zapewniają wysoką odporność na ścieranie i tolerancję na oleje mineralne, podczas gdy PVC pozostaje opłacalną opcją w przypadku lżejszych zastosowań w pomieszczeniach zamkniętych. W przypadku sprzętu poddawanego czyszczeniu wysokociśnieniowemu lub działającego w strefach mokrych,Wodoodporne złączeelementy uszczelniające są zintegrowane na obu stykach złączy i na obtryskiwanych przejściach, aby osiągnąć stopień ochrony IP67 lub wyższy. Firma REUNION testuje gotowe zespoły w określonych warunkach środowiskowych, aby potwierdzić, że skuteczność uszczelnienia pozostaje niezmienna nawet po wielokrotnych cyklach łączenia.
Obiekt w Shenzhen zajmuje powierzchnię około 4000 metrów kwadratowych i obsługuje 10 linii produkcyjnych zatrudniających około 150 pracowników. Procesy wewnętrzne obejmują cięcie drutu, ściąganie izolacji, lutowanie, obtrysk i końcowe testy elektryczne. Grupa inżynieryjna realizuje każdego roku ponad 30 niestandardowych projektów i jest wspierana przez 13 patentów i 2 prawa autorskie do oprogramowania. Projekty montażu kabli przemysłowych często rozpoczynają się od rysunku klienta lub próbki funkcjonalnej, po czym firma REUNION proponuje plan budowy obejmujący wybór przewodnika, zakończenie złącza, ekranowanie i ochronę mechaniczną.
Gotowe zespoły kabli przemysłowych poddawane są kontroli ciągłości, rezystancji izolacji i wytrzymałości dielektrycznej zgodnie z obowiązującą specyfikacją. Każda partia produkcyjna jest rejestrowana w systemie ERP, łącząc materiał kabla, partie złączy i wyniki testów w jeden możliwy do prześledzenia zapis. Zarządzanie jakością opiera się na normach ISO 9001 i ISO 14001, przy czym ISO 13485 ma zastosowanie do projektów związanych z medycyną, w których istnieją nakładające się wymagania. Ta udokumentowana sieć wspiera klientów, którzy muszą wykazać niezawodność podczas własnej kwalifikacji sprzętu lub audytów użytkownika końcowego.
Do prowadnic kablowych zwykle stosuje się kable o dużej elastyczności z powłoką PUR lub specjalnie opracowanym PVC. PUR zapewnia doskonałą odporność na ścieranie i tolerancję na olej, podczas gdy wysokoelastyczny PVC może zapewnić lepszą wydajność kosztową w suchych pomieszczeniach zamkniętych. Przed wyborem materiału na osłonę należy sprawdzić promień gięcia i oczekiwaną liczbę cykli.
Tak. Zespoły hybrydowe mogą łączyć większe przewody zasilające z ekranowanymi parami sygnałów w jednym kablu, zakończonym pojedynczym złączem lub oddzielnymi złączami. Projekt musi uwzględniać odstępy między napięciami, przesłuchy i ciągłość ekranowania. REUNION sprawdza każdy układ pod kątem zamierzonych obciążeń elektrycznych i środowiska akustycznego.
Każdy zespół przechodzi testy ciągłości i rezystancji izolacji. W zależności od wymagań klienta dodatkowe kontrole mogą obejmować wytrzymałość dielektryczną, ciągłość ekranu i badanie szczelności w przypadku wersji uszczelnionych. Zapisy testów są prowadzone według numeru partii i mogą być dostarczane wraz z przesyłką w celu zapewnienia identyfikowalności.
