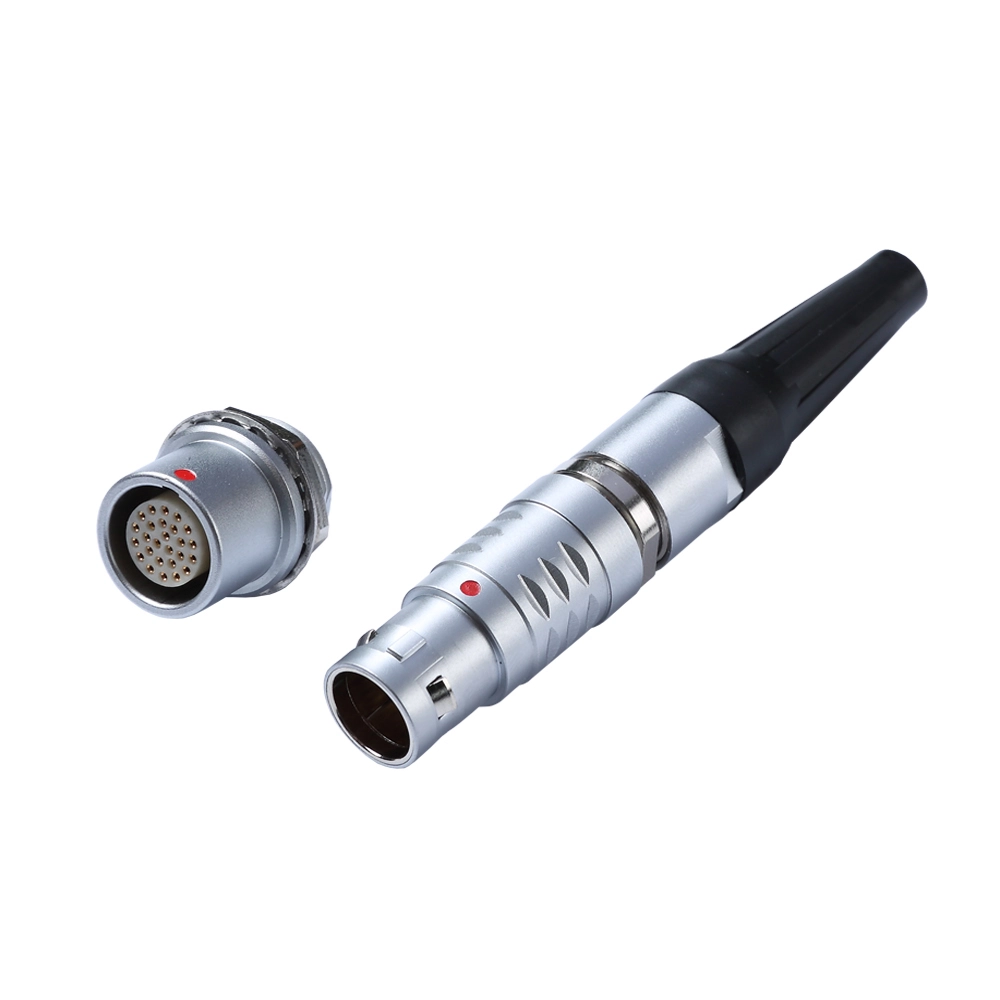

Zjazdopracowuje rozwiązania złączy do zastosowań wymagających niezawodnych połączeń elektrycznych, wygodnej obsługi i kompaktowej integracji. TheMetalowe złącze push-pull serii Bto okrągłe złącze zaprojektowane w oparciu o mechanizm samoblokujący typu push-pull, pomagające producentom sprzętu w ustanawianiu bezpiecznych połączeń, jednocześnie upraszczając rutynowe łączenie i rozłączanie w zastosowaniach przemysłowych, oprzyrządowania, medycznych i innych zastosowaniach elektronicznych.
Metalowe złącze push-pull serii B łączy metalową okrągłą obudowę z mechanizmem blokującym push-pull, aby zapewnić szybkie i bezpieczne połączenia elektryczne. W zależności od wybranej konfiguracji, ta rodzina złączy może pomieścić wiele układów styków, różne style montażu oraz opcje lutowania, zaciskania lub zakończenia PCB. Te cechy sprawiają, że warto rozważyć tę opcję w przypadku sprzętu wymagającego wielokrotnego podłączania, instalacji zajmującej mało miejsca oraz niezawodnej transmisji sygnału lub mocy. W tym artykule wyjaśniono, jak działa złącze, jego główne zalety konstrukcyjne, scenariusze zastosowań, kryteria wyboru i względy jakościowe. Zawiera także informacje techniczne, które kupujący powinni potwierdzić w firmie Reunion przed wyborem złącza do nowego projektu lub projektu zamiennego.
Metalowe złącze push-pull serii B to okrągłe złącze elektryczne, które wykorzystuje samozatrzaskowy mechanizm push-pull do łączenia i odłączania współpracujących elementów. W przeciwieństwie do konwencjonalnych złączy gwintowanych, które zazwyczaj wymagają dokręcania obrotowego, konstrukcja typu push-pull umożliwia użytkownikom ustanowienie połączenia poprzez włożenie wtyczki do kompatybilnego gniazda. Mechanizm blokujący włącza się, gdy złącze jest prawidłowo połączone i zwalnia poprzez odpowiednie pociągnięcie.
Metalowa obudowa zapewnia solidny interfejs mechaniczny i może przyczyniać się do kompatybilności elektromagnetycznej, jeśli struktura ekranująca złącza zostanie prawidłowo zintegrowana z urządzeniem. W zależności od konfiguracji złącze może obsługiwać transmisję sygnału elektrycznego, dostarczanie mocy lub kombinację wymagań obwodu.
Informacje o produktach serii B firmy Reunion obejmują wiele rozmiarów i konfiguracji złączy. Dostępne opcje mogą obejmować konstrukcje proste lub kątowe, różne układy styków i alternatywne metody zakończeń. Kupujący powinni zapoznać się z odpowiednim rysunkiem i specyfikacją produktu, aby zweryfikować dokładne cechy wybranego modelu.
Aby uzyskać szczegółowe informacje o produkcie, odwiedź stronę Metalowe złącze Push-Pull serii Reunion B.
Mechanizm push-pull zaprojektowano tak, aby operacje podłączania elektrycznego były proste, bez poświęcania bezpieczeństwa współpracującego interfejsu. Jego działanie można rozumieć w trzech etapach.
Ta zasada działania jest szczególnie przydatna w sprzęcie wymagającym częstych zmian połączeń, dostępu konserwacyjnego lub pracy w ograniczonych przestrzeniach. Może skrócić czas spędzony na powtarzalnej obsłudze złączy w porównaniu z systemami połączeń, które wymagają wielu etapów dokręcania.
Mechanizmu blokującego nie należy jednak traktować jako substytutu prawidłowego montażu. Naprężenia kabla, niewspółosiowość złączy, niezgodne współpracujące części i niewłaściwa obsługa mogą w dalszym ciągu pogarszać jakość połączenia. Użytkownicy powinni postępować zgodnie z instrukcjami producenta dotyczącymi łączenia, zwalniania i zarządzania kablami.
Konstrukcja samozatrzaskowa umożliwia szybkie łączenie i celowe zwalnianie. Jest to przydatne, gdy operatorzy muszą regularnie podłączać lub odłączać obwody elektryczne bez wielokrotnego obracania nakrętki łączącej.
Metalowa obudowa zapewnia trwałą konstrukcję złącza i może zapewnić ciągłość ekranowania w odpowiednio zaprojektowanych systemach. Skuteczna ochrona przed zakłóceniami elektromagnetycznymi zależy od całego połączenia, w tym od styku powłoki, ekranowania kabla, uziemienia i jakości instalacji.
Różne konstrukcje urządzeń wymagają różnej liczby obwodów elektrycznych. Rodzina serii B obejmuje wiele konfiguracji styków, umożliwiając inżynierom ocenę opcji w zależności od liczby sygnałów, wymagań dotyczących zasilania, dostępnej przestrzeni i architektury okablowania. Dla wybranego modelu należy sprawdzić dokładną liczbę styków i ich parametry elektryczne.
W zależności od konfiguracji produktu opcje zakończenia mogą obejmować:
Przed określeniem złącza należy wspólnie ocenić styl styku, rozmiar przewodu, narzędzia montażowe i przestrzeń instalacyjną.
Funkcje kluczowania pomagają w ustawieniu wtyczki we właściwej orientacji. Może to zmniejszyć ryzyko nieprawidłowego wyrównania i poprawić spójność montażu, szczególnie gdy sprzęt zawiera wiele podobnych złączy.
Metalowe złącze push-pull serii B można rozważyć w przypadku sprzętu, który korzysta z kompaktowego okrągłego interfejsu i wygodnej obsługi połączeń. Rzeczywista przydatność zależy od parametrów elektrycznych, mechanicznych i środowiskowych wybranego modelu.
W zastosowaniach medycznych, krytycznych dla bezpieczeństwa lub innych regulowanych, złącze musi spełniać wymagania całego projektu sprzętu. Ogólny opis produktu złącza nie określa niezależnie zgodności z każdym standardem specyficznym dla aplikacji.
Wybór złącza wyłącznie na podstawie wyglądu lub rozmiaru obudowy może prowadzić do problemów ze zgodnością. Inżynierowie i zespoły zakupowe powinny przed złożeniem zamówienia ocenić pełne wymagania elektryczne i mechaniczne.
Określ, ile obwodów mocy i sygnałów potrzebuje sprzęt. Należy wziąć pod uwagę zamierzoną architekturę okablowania i sprawdzić, czy wybrana wkładka obsługuje wymagany układ styków. Nie zakładaj, że złącza o podobnych wymiarach zewnętrznych mają identyczny układ wewnętrzny.
Sprawdź prąd znamionowy i napięcie robocze, aby uzyskać dokładną konfigurację złącza. Wartości te mogą się różnić w zależności od średnicy styków, liczby styków, rozmiaru przewodu, temperatury i warunków pracy. Maksymalna ocena jednego modelu nie powinna być nigdy automatycznie stosowana do całej serii.
Wybierz zakończenie lutowane, zaciskane lub PCB zgodnie z projektem sprzętu i procesem produkcyjnym. Potwierdź wymagane narzędzia, specyfikację kabla, układ PCB i dostępną przestrzeń montażową.
Sprawdź numery katalogowe wtyczek i gniazdek, wymiary obudowy, wycięcie w panelu, sposób montażu i zakres średnic kabli. W przypadku projektów wymiany należy porównać istniejące rysunki złączy i układ styków, zamiast polegać wyłącznie na nazwie produktu.
Sprawdź temperaturę roboczą, wilgotność, wibracje, wstrząsy mechaniczne, narażenie na korozję i stopień ochrony przed wnikaniem. Wybierz poziom ochrony odpowiedni do zamierzonego środowiska i upewnij się, że kompletne zmontowane połączenie spełnia wymagania.
Poniższa tabela podsumowuje główne czynniki, które należy wziąć pod uwagę przy ocenie złącza serii B pod kątem nowego projektu sprzętu.
| Czynnik wyboru | Co sprawdzić | Dlaczego to ma znaczenie |
|---|---|---|
| Liczba kontaktów | Liczba i rozmieszczenie styków elektrycznych | Zapewnia, że złącze obsługuje wymagane obwody |
| Oceny elektryczne | Prąd znamionowy, napięcie robocze i dane kontaktowe | Pomaga zapobiegać przeciążeniom elektrycznym i nieodpowiednim warunkom pracy |
| Typ zakończenia | Konfiguracja lutowania, zaciskania lub PCB | Określa metodę okablowania, narzędzia i wymagania montażowe |
| Orientacja złącza | Konstrukcja prosta lub kątowa, jeśli jest dostępna | Pomaga w dostosowaniu prowadzenia kabli i przestrzeni instalacyjnej |
| Blokowanie i wyrównywanie | Kompatybilne części współpracujące i układ wpustowy | Zmniejsza ryzyko nieprawidłowego łączenia i niezamierzonego rozłączenia |
| Ochrona środowiska | Stopień ochrony IP, temperatura, wilgotność, wibracje i warunki korozyjne | Wspiera niezawodną pracę w zamierzonym środowisku |
| Wymagania serwisowe | Oczekiwana częstotliwość krycia i dostęp konserwacyjny | Pomaga określić, czy złącze pasuje do przepływu pracy |
Niniejsza tabela stanowi listę kontrolną wyboru i nie zastępuje oficjalnego arkusza danych produktu. Potwierdź każdą wartość krytyczną w oparciu o aktualną dokumentację techniczną, aby uzyskać dokładny numer części.
Prawidłowa instalacja pomaga zachować wydajność złącza przez cały okres użytkowania sprzętu. Nawet dobrze zaprojektowane złącze może przedwcześnie ulec uszkodzeniu, jeśli zostanie nieprawidłowo zmontowane lub wystawione na działanie warunków przekraczających jego dopuszczalne wartości znamionowe.
Metody czyszczenia i smary, jeśli są dozwolone, powinny być zgodne z instrukcjami producenta. Niezatwierdzone środki chemiczne lub narzędzia ścierne mogą uszkodzić powłokę stykową, izolację lub elementy uszczelniające.
W przypadku projektów OEM i powtarzających się zleceń produkcyjnych jakość złączy należy oceniać na podstawie udokumentowanych wymagań, a nie samych ogólnych stwierdzeń. Ustrukturyzowana ocena może pomóc zespołom zakupowym porównać dostawców i zmniejszyć ryzyko integracji.
Przed zatwierdzeniem złącza należy wziąć pod uwagę następujące punkty:
Strona produktów firmy Reunion z serii B stanowi punkt wyjścia do oceny produktu. W przypadku kluczowych decyzji projektowych kupujący powinni uzyskać aktualne specyfikacje specyficzne dla modelu i potwierdzić, że proponowana konfiguracja spełnia ich wymagania.
Jego główną zaletą jest połączenie samoblokującego działania push-pull i metalowej okrągłej konstrukcji złącza. Taka konstrukcja może uprościć wielokrotne łączenie i rozłączanie, jednocześnie zapewniając bezpieczne połączenia w kompatybilnym sprzęcie.
W zależności od wybranego modelu opcje mogą obejmować styki lutowane, zaciskane i PCB. Kupujący powinni potwierdzić dostępny styl zakończenia i wymagania montażowe dla dokładnego numeru części.
Może nadawać się do kompatybilnego sprzętu medycznego i diagnostycznego, jeśli jego wymagania elektryczne, mechaniczne, dotyczące czyszczenia i ochrony środowiska odpowiadają danemu zastosowaniu. Producent całego urządzenia musi przed użyciem sprawdzić wszystkie odpowiednie wymogi regulacyjne i bezpieczeństwa.
Nie. Ochrona środowiska różni się w zależności od projektu i konfiguracji złącza. Kupujący powinni sprawdzić podany stopień ochrony IP oraz to, czy dotyczy on współpracującego zespołu, niepołączonego złącza lub innego określonego warunku. Nie zakładaj, że sama metalowa obudowa zapewnia wodoodporność.
Podaj wymaganą liczbę styków, parametry elektryczne, typy wtyczek i gniazd, metodę zakończenia, wymiary kabla, wymagania montażowe, środowisko pracy i szacunkową wielkość zamówienia. Istniejący numer części, rysunek lub próbka mogą również pomóc dostawcy w ocenie zgodności.
Metalowe złącze push-pull serii B może być praktycznym wyborem w przypadku sprzętu wymagającego wygodnej obsługi połączeń, bezpiecznego samozatrzasku i kompaktowego okrągłego interfejsu elektrycznego. Właściwa konfiguracja zależy od liczby styków, wartości znamionowych prądu i napięcia, metody zakończenia, kompatybilności mechanicznej i wymagań środowiskowych. Sprawdzając szczegółowe specyfikacje i weryfikując złącze w przeznaczonym sprzęcie, inżynierowie i zespoły zakupowe mogą podejmować pewniejsze decyzje dotyczące zaopatrzenia. Zapoznaj się z metalowym złączem push-pull serii B firmy Reunion, aby zapoznać się z dostępnymi informacjami o produkcie. Jeśli planujesz nowy projekt, wymianę istniejącego złącza lub pozyskiwanie komponentów do produkcji seryjnej,skontaktuj się z namiaby omówić Twoje wymagania techniczne, potwierdzić kompatybilne konfiguracje i poprosić o szczegóły produktu dla Twojej aplikacji.
-
