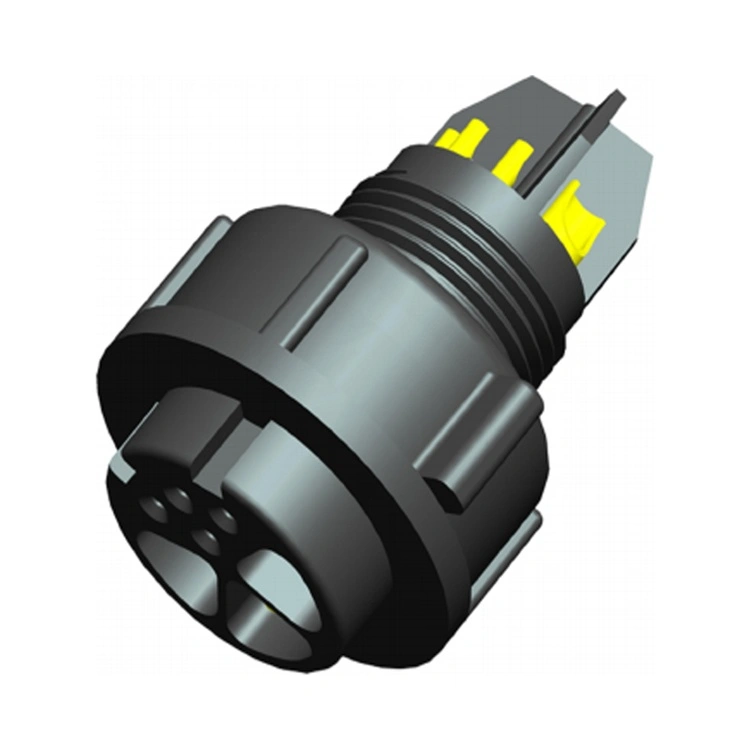

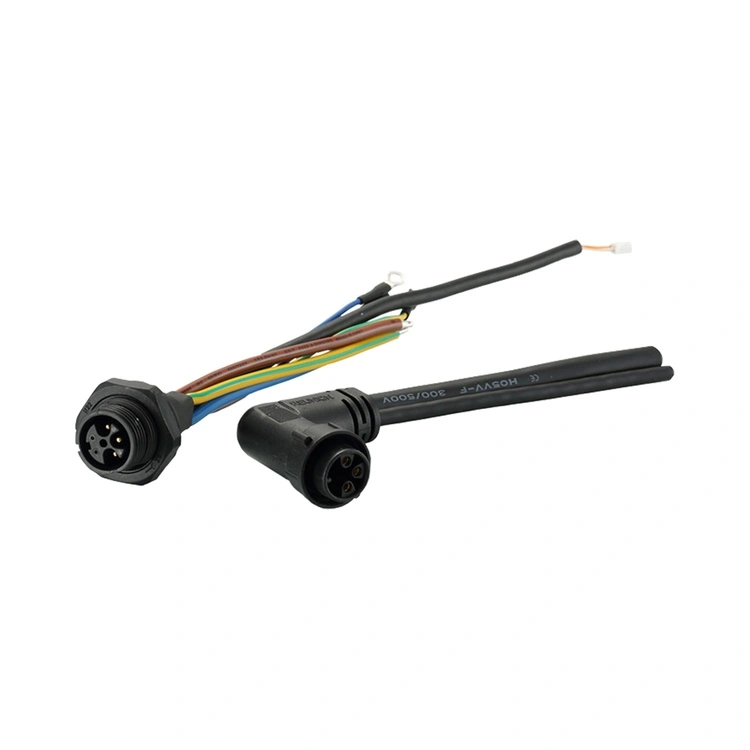

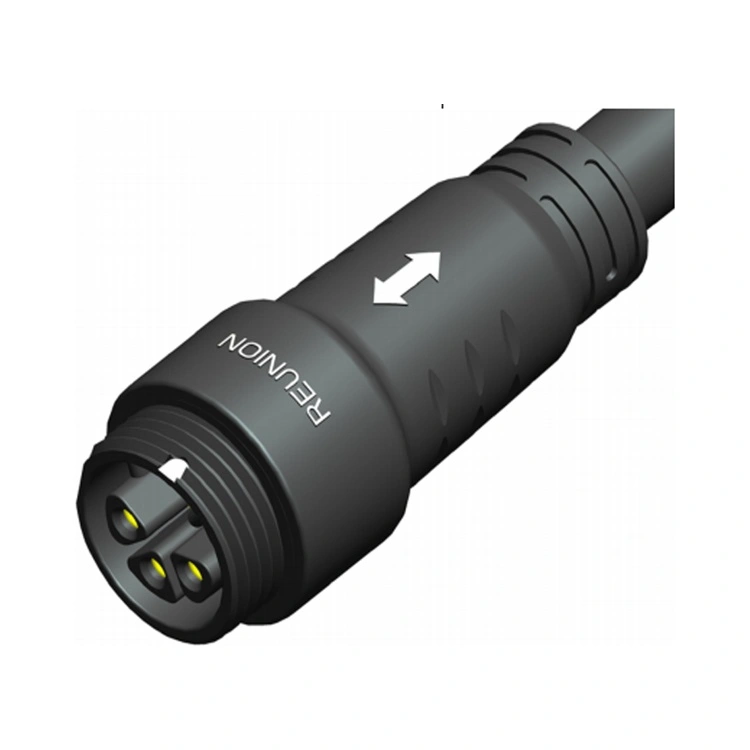

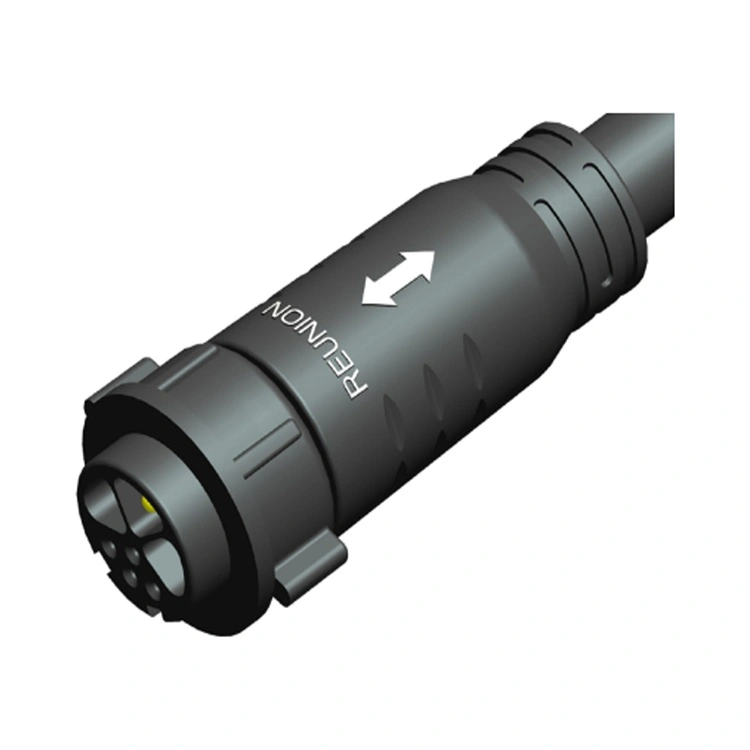

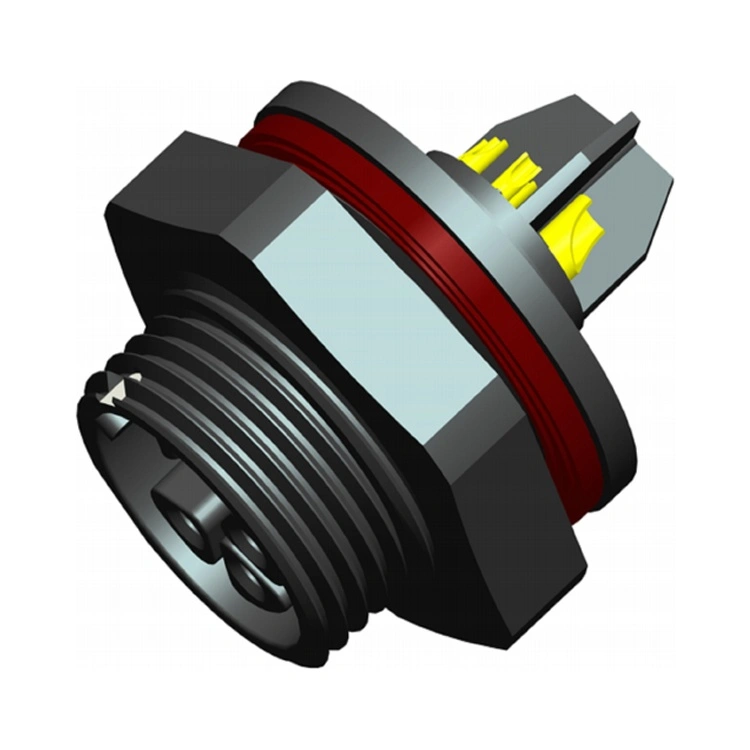

Hybrydowe złącze zasilania i sygnału serii M to zintegrowane rozwiązanie firmy Reunion do połączeń wzajemnych do zastosowań wymagających zarówno zasilania, jak i transmisji danych w jednej, kompaktowej obudowie. Złącze to łączy w sobie solidne uszczelnienie środowiskowe i gwintowany mechanizm blokujący serii M z hybrydowymi konfiguracjami styków zasilania i sygnału, eliminując potrzebę stosowania oddzielnych kabli zasilania i sygnału.
Styki zasilania zostały zaprojektowane z myślą o bezpiecznych połączeniach o niskiej rezystancji z przewodami o przekroju do 14 AWG, natomiast styki sygnałowe są ekranowane i ustawione tak, aby zminimalizować przesłuchy. Firma Reunion produkuje serię M w ramach pionowo zintegrowanego procesu — od precyzyjnej obróbki, po zautomatyzowany montaż i 100% testowanie elektryczne. Dla inżynierów projektujących kompaktowy sprzęt przemysłowy, robotykę lub systemy zautomatyzowane złącze to stanowi niezawodne i wydajne rozwiązanie, które zmniejsza złożoność okablowania i wymagania dotyczące miejsca na panelu.
| Funkcja | Korzyść |
| Zasilanie i sygnał w jednym złączu | Łączy dostarczanie mocy (do 22 A) i transmisję sygnału w jednym interfejsie — zmniejsza przestrzeń panelu, liczbę kabli i czas instalacji. |
| Uszczelnienie środowiskowe IP67 | Pyłoszczelna i zabezpieczona przed chwilowym zanurzeniem — niezawodna w środowiskach przemysłowych, wilgotnych i zewnętrznych. |
| Gwintowany mechanizm blokujący | Połączenie odporne na wibracje — zapobiega przypadkowemu rozłączeniu w zastosowaniach charakteryzujących się wysokimi wibracjami. |
| Wiele konfiguracji sygnału zasilania | Seria 1M 2+4Pin, 7Pin i 9Pin Seria 2M 3+2, 3+4Pin i 9Pin — dostosowuje się do różnych wymagań dotyczących zasilania i sygnału. |
| Pozłacane styki | Niska rezystancja styku i ochrona przed korozją – utrzymuje wydajność przez setki cykli łączenia. |
| -40°C do +105°C Praca | Szeroki zakres temperatur obejmuje ekstremalne warunki przemysłowe i zewnętrzne. |
| Elastyczne opcje zakończenia | Lutowanie, lutowanie zanurzeniowe i PCB — dostosowuje się do różnych metod montażu. |
| Parametr | Seria 1M | Seria 2M |
| Konfiguracje kontaktów | 2 + 4 piny, 7 pinów, 8 pinów | 3+2 piny, 3+4 piny, 9 pinów |
| Prąd zasilania | 12A | 22A |
| Napięcie zasilania | 250 V | 800 V |
| Prąd sygnału | 6A | 9A |
| Napięcie sygnału | Do 50 V AC/DC | |
| Rezystancja izolacji | ≥2000MΩ | ≥2000MΩ |
| Cykle godowe | ≥1000 razy | ≥1000 razy |
| Temperatura pracy | -40°C ~ +105°C | -40°C ~ +105°C |
| Ocena ochrony | IP67 (stan połączenia) | IP67 (stan połączenia) |
| Materiał obudowy | PA6 | PA6 |
| Materiał kontaktowy | Stop miedzi ze złoceniem | Stop miedzi ze złoceniem |
Hybrydowe złącze zasilania i sygnału serii M jest stosowane w branżach, w których łączona łączność sygnału zasilania upraszcza projektowanie sprzętu i zmniejsza złożoność instalacji.
Robotyka – moc silnika + sprzężenie zwrotne z enkoderem, moc oprzyrządowania na końcu ramienia + sygnały czujników.
Automatyka przemysłowa – moc siłownika + sprzężenie zwrotne położenia, sterowanie zaworami + monitorowanie stanu.
Urządzenia medyczne – moc pompy + sygnały czujnika przepływu, moc sprzętu diagnostycznego + dane.
Oświetlenie LED – Sterowniki LED dużej mocy + sygnały sterujące DALI/DMX.
Czujniki przemysłowe – moc czujnika + komunikacja IO-Link.
Produkcja samochodów – zasilanie urządzeń linii montażowej + sygnały sterujące.
Energia odnawialna – moc modułu śledzącego energię słoneczną + informacja zwrotna o położeniu.
| Orzecznictwo | Zakres |
| ISO 9001:2015 | Zarządzanie jakością – projektowanie, produkcja i obsługa posprzedażna. |
| ISO 14001:2015 | Zarządzanie środowiskiem – zweryfikowana redukcja odpadów i zrównoważone praktyki. |
| ISO 13485:2016 | Zarządzanie jakością wyrobów medycznych – dotyczy serii M stosowanych w sprzęcie diagnostycznym lub monitorującym. |
| Uznany przez UL | Certyfikat bezpieczeństwa na poziomie komponentów dla rynków Ameryki Północnej. |
| RoHS | Ograniczenie substancji niebezpiecznych – zgodność z dyrektywą UE. |
Linia produkcyjna serii M firmy Reunion działa pod ścisłą kontrolą procesu. Szczelność IP67 jest weryfikowana w każdej partii produkcyjnej poprzez rzeczywiste testy zanurzeniowe. Dla każdej partii przechowywane są zapisy z testów, certyfikaty materiałowe i raporty z inspekcji.
Obydwa złącza łączą zasilanie i sygnał w jednym interfejsie, ale służą różnym potrzebom aplikacji:

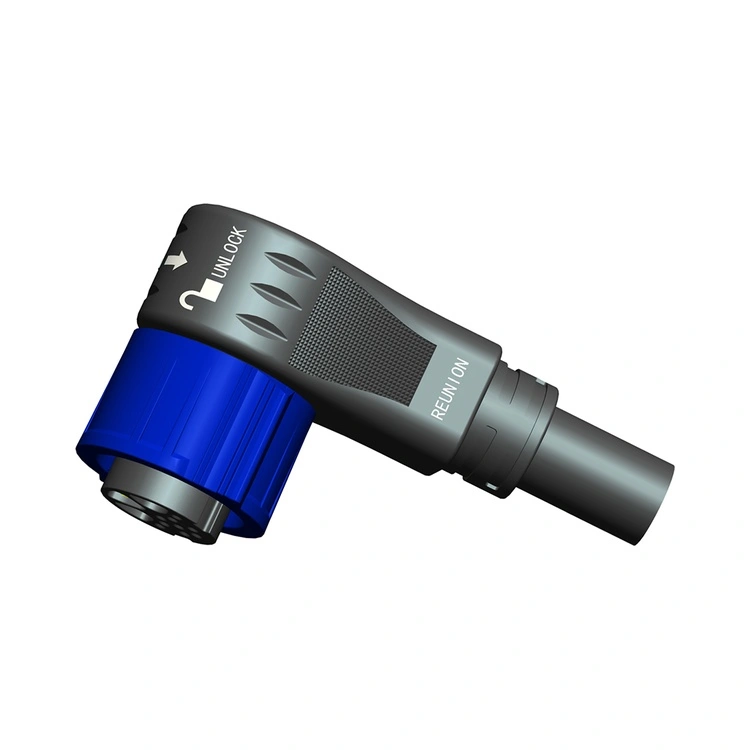

| Aspekt | Hybryda serii M | Hybryda serii X |
| Mechanizm blokujący | Gwintowany system blokowania | System blokowania szybkiego obrotu |
| Opieczętowanie | IP67 (w standardzie) | IP67 (w standardzie) |
| Moc znamionowa | Do 22A | Do 30A |
| Rozmiar skorupy | Seria 1M, 2M | Seria 1X, 3X |
| Aplikacja podstawowa | Przemysłowe, robotyka, oświetlenie LED, | Sprzęt testowy, robotyka, bateria, energia, wyświetlacz LED |
