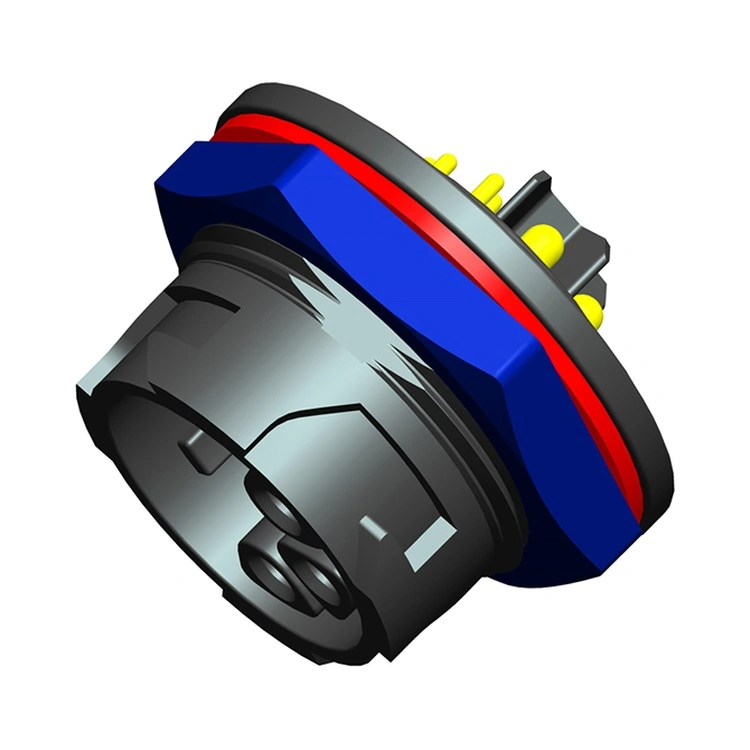

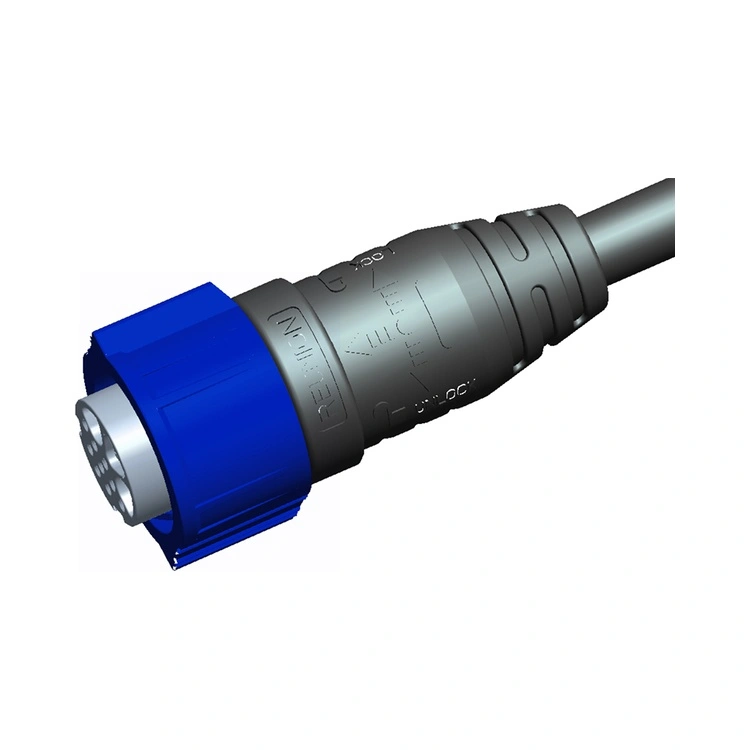

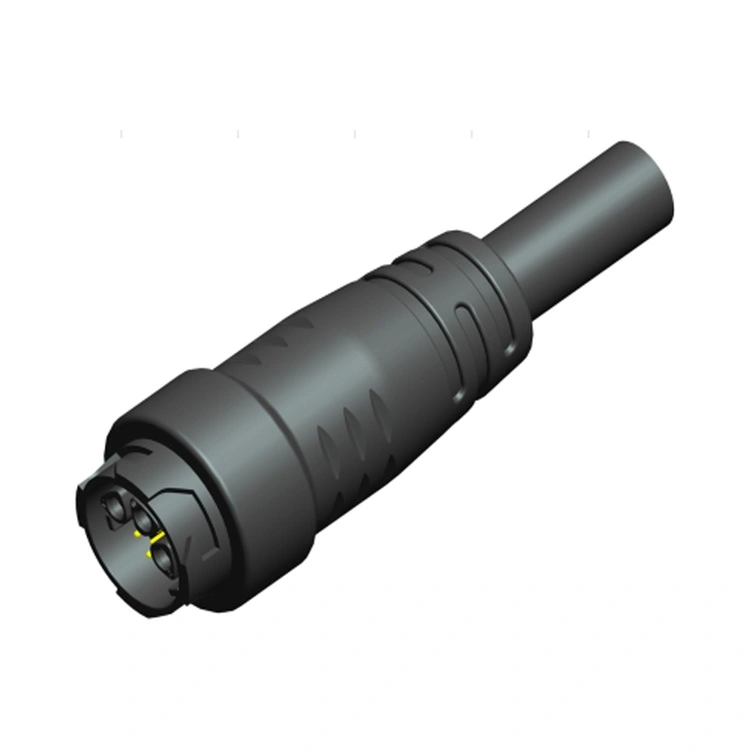

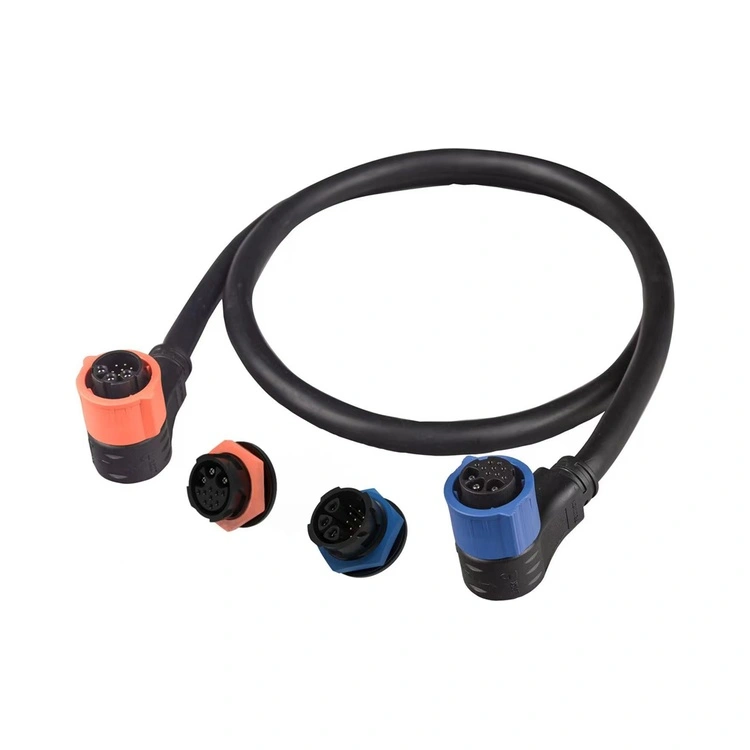

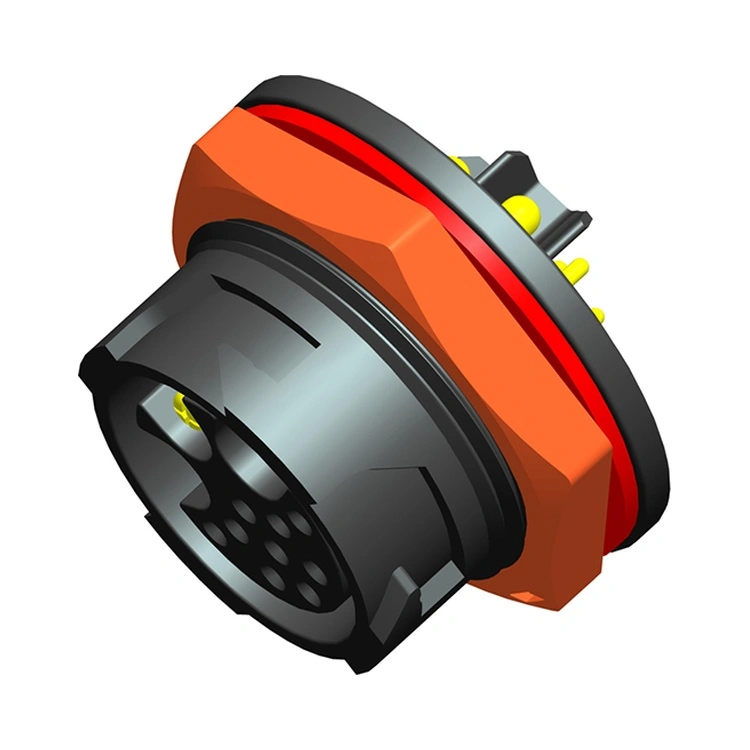

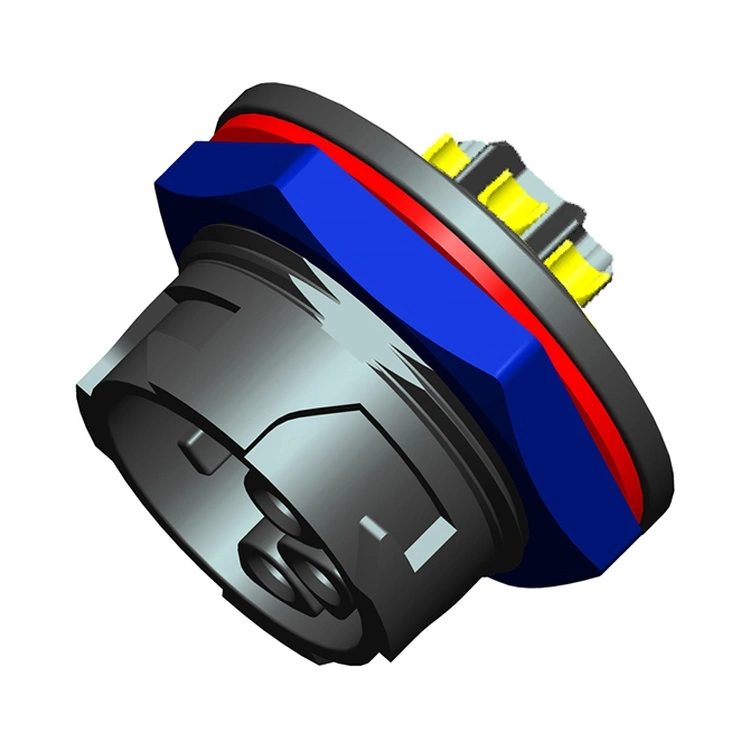

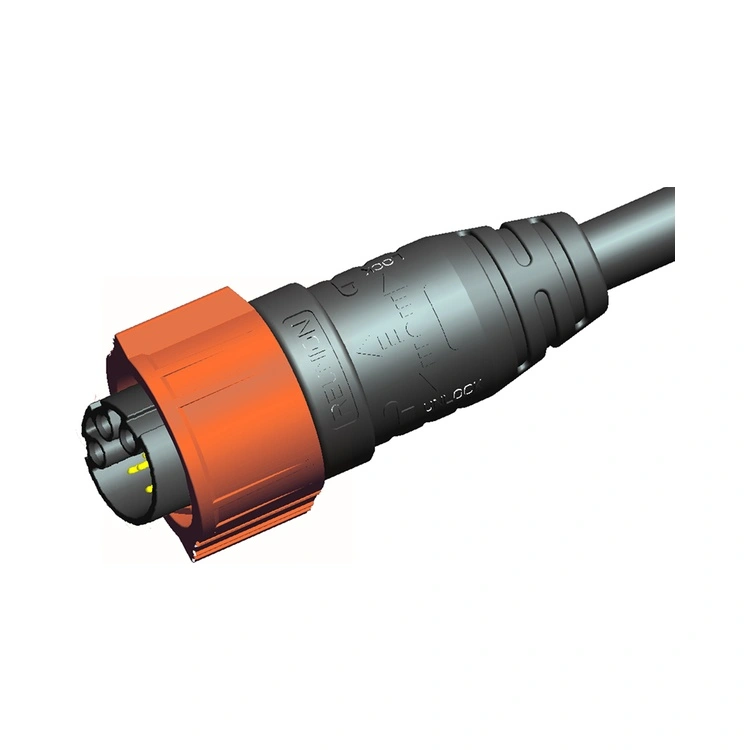

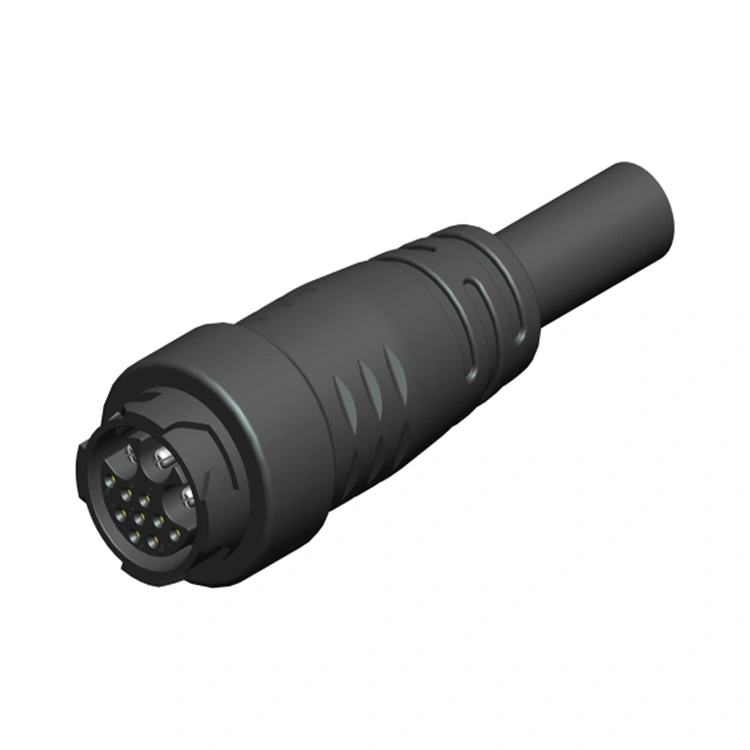

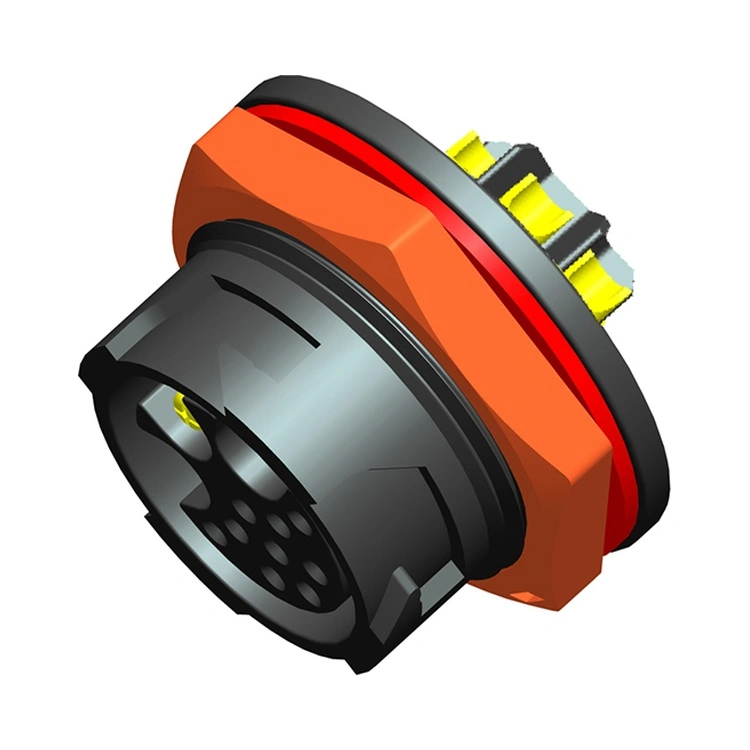

Hybrydowe złącze zasilania i sygnału serii X to innowacyjne rozwiązanie międzysieciowe firmy Reunion, które łączy w sobie dostarczanie mocy i transmisję sygnału w jednej, oszczędzającej miejsce obudowie. Złącze to zaspokaja rosnące zapotrzebowanie producentów sprzętu na zmniejszenie przestrzeni panelowej, liczby kabli i złożoności instalacji poprzez integrację wielu typów połączeń w jednym interfejsie.
Styki zasilania zaprojektowano z myślą o bezpiecznych połączeniach o niskiej rezystancji, natomiast styki sygnałowe są ekranowane i rozmieszczone tak, aby zminimalizować przesłuchy. Reunion produkuje serię X w ramach pionowo zintegrowanego procesu — od precyzyjnej obróbki i formowania wtryskowego, po zautomatyzowany montaż i 100% testowanie elektryczne. Dla inżynierów projektujących zaawansowany sprzęt przemysłowy, akumulatory, energię, rower elektryczny, diody LED lub robotykę, złącze to zapewnia niezawodne i wydajne rozwiązanie, które upraszcza okablowanie i zmniejsza całkowitą powierzchnię systemu.
| Funkcja | Korzyść |
| Zasilanie i sygnał w jednym złączu | Łączy dostarczanie mocy (do 30 A) i transmisję sygnału w jednym interfejsie — zmniejsza przestrzeń w panelu i liczbę kabli. |
| System blokowania szybkiego obrotu | Szybkie łączenie jedną ręką z dźwiękowym potwierdzeniem zamknięcia — skraca czas instalacji i konserwacji. |
| Uszczelnienie środowiskowe IP67 | Pyłoszczelna i zabezpieczona przed chwilowym zanurzeniem – niezawodna w zastosowaniach przemysłowych i zewnętrznych. |

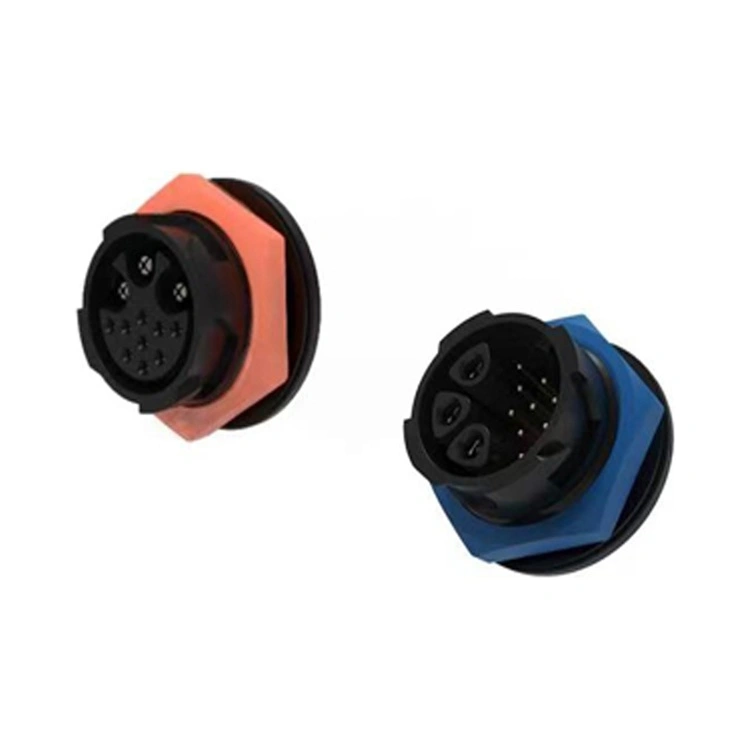

| Wiele konfiguracji sygnału zasilania | Seria 1X: 2+4 piny Seria 3X: 3+9 pinów — dostosowuje się do różnych wymagań dotyczących zasilania i sygnału. |
| Obudowa z tworzywa sztucznego | Materiał nylonowy — UL94-V0, odporny na korozję i zużycie |
| Pozłacane styki | Niska rezystancja styku i ochrona przed korozją – utrzymuje wydajność przez setki cykli łączenia. |
| -40°C do +105°C Praca | Szeroki zakres temperatur obejmuje ekstremalne warunki przemysłowe i zewnętrzne. |
| Parametr | Specyfikacja |
| Konfiguracje kontaktów | 3 moc + 9 sygnału |
| Prąd kontaktowy mocy | Do 30A na styk |
| Napięcie zasilania | Do 300 V AC/DC |
| Prąd styku sygnałowego | Do 5A na styk |
| Napięcie sygnału | Do 30 V prądu stałego |
| Opór kontaktowy | ≤5mΩ |
| Rezystancja izolacji | ≥2000MΩ |
| Wytrzymałość dielektryczna | 1500 V AC przez 1 minutę |
| Cykle godowe | ≥1000 razy |
| Temperatura pracy | -40°C ~ +105°C |
| Ocena ochrony | IP67 (stan połączenia) |
| Materiał obudowy | Kolor czarny PA6+GF |
| Materiał kontaktowy | Złocenie i poszycie nel C54400 i C3602 |

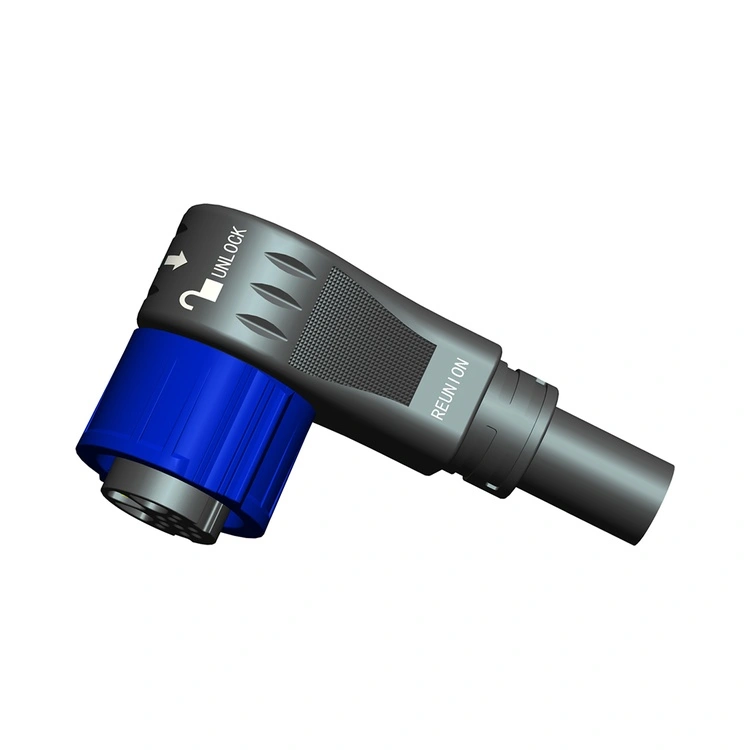

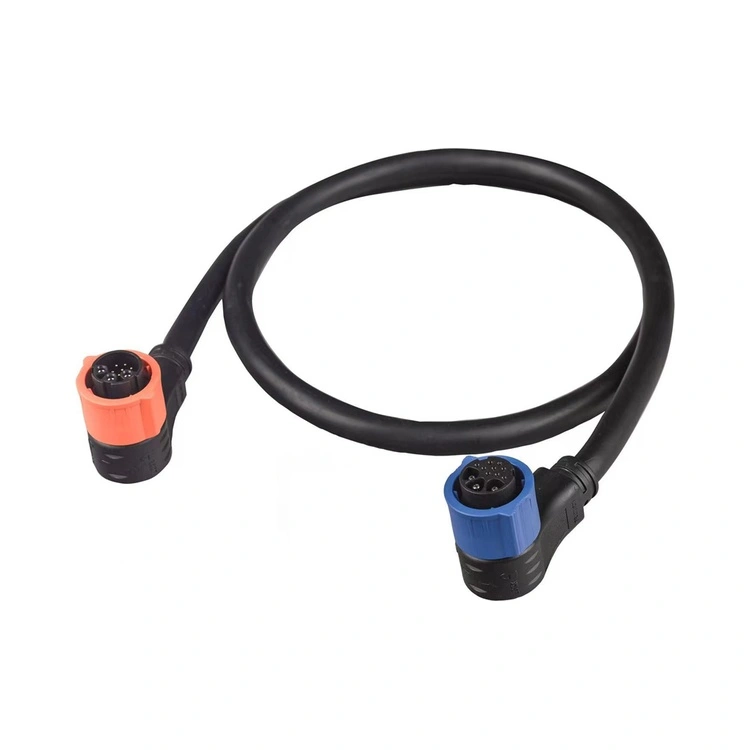

| Wyjście kablowe | Prosto lub pod kątem prostym |
| Aspekt | Hybrydowa seria Reunion X | Oddzielne złącza zasilania i sygnału | Najlepsze europejskie marki złączy hybrydowych |
| Przestrzeń panelu | Wymagane wycięcie w jednym panelu | Wymagane dwa wycięcia w panelu | Wycięcie w jednym panelu |
| Liczba kabli | Wymagany jeden kabel | Wymagane dwa kable | Jeden kabel |
| Cena | Ceny przyjazne dla wolumenów | Niższy koszt komponentów, wyższy koszt instalacji | 3-4× wyższe |
| Czas instalacji | Zredukowany (jedno złącze) | Rozszerzony (dwa złącza) | Zmniejszony |
| Uszczelnienie IP67 | Standard | Zmienny | Standard |
| Konfiguracje kontaktów | Wiele opcji – kompleksowo | Możliwość dostosowania | Ograniczony zasięg |
| Moc znamionowa | Do 30A | Podobny | Podobny |
| 100% testów elektrycznych | Każda jednostka | Na podstawie próbek | Na podstawie próbek |
| Identyfikowalność | Możliwość śledzenia ERP | Zmienny | Tak |
| Czas realizacji | 12-15 dni | 4-8 tygodni | 4-8 tygodni |
| Personalizacja | Niskie MOQ | Zmienny | Wysokie MOQ |
Zaleta Reunion: Otrzymujesz zintegrowaną łączność sygnału zasilania, zmniejszone wymagania dotyczące miejsca na panelu i uproszczone zarządzanie kablami – a wszystko to w opłacalnej cenie, bez dodatkowych kosztów europejskich marek.
| Orzecznictwo | Zakres |
| ISO 9001:2015 | Zarządzanie jakością – projektowanie, produkcja i obsługa posprzedażna. |
| ISO 14001:2015 | Zarządzanie środowiskiem – zweryfikowana redukcja odpadów i zrównoważone praktyki. |
| ISO 13485:2016 | Zarządzanie jakością wyrobów medycznych – dotyczy serii X stosowanych w sprzęcie diagnostycznym lub monitorującym. |
| Uznany przez UL | Certyfikat bezpieczeństwa na poziomie komponentów dla rynków Ameryki Północnej. |
| RoHS | Ograniczenie substancji niebezpiecznych – zgodność z dyrektywą UE. |
Linia produkcyjna serii X firmy Reunion działa pod ścisłą kontrolą procesu. Szczelność IP67 jest weryfikowana w każdej partii produkcyjnej poprzez rzeczywiste testy zanurzeniowe. Dla każdej partii przechowywane są zapisy z testów, certyfikaty materiałowe i raporty z inspekcji.
Podstawową zaletą jestprzestrzeń i wydajność kabla. Złącze hybrydowe:
Redukuje wycięcia w panelu– Jedno złącze zamiast dwóch lub trzech oddzielnych złączy.
Zmniejsza liczbę kabli– Jeden zestaw kabli zamiast wielu kabli.
Upraszcza instalację– Jedna operacja łączenia a wiele operacji.
Redukuje potencjalne punkty awarii– Mniej połączeń oznacza mniej punktów awarii.
Poprawia zarządzanie kablami– Jeden kabel jest łatwiejszy do poprowadzenia i zabezpieczenia.
W przypadku sprzętu o ograniczonej przestrzeni na panelu — takiego jak urządzenia medyczne, robotyka lub kompaktowe sterowanie przemysłowe — złącze hybrydowe jest często niezbędne.
Firma Reunion zaleca następujące praktyki instalacyjne:
Gody– Naciśnij mocno, aż słyszalne kliknięcie potwierdzi zamknięcie.
Kontrola pierścieni uszczelniających– Wymienić o-ring, jeśli widoczne są odkształcenia, pęknięcia lub stwardnienia.
Promień zgięcia kabla– Zachowaj minimum5× średnica kabla na wejściu złącza.
Orientacja– W przypadku instalacji zewnętrznych/umywalnych skierować wyjście kabla w dół.
