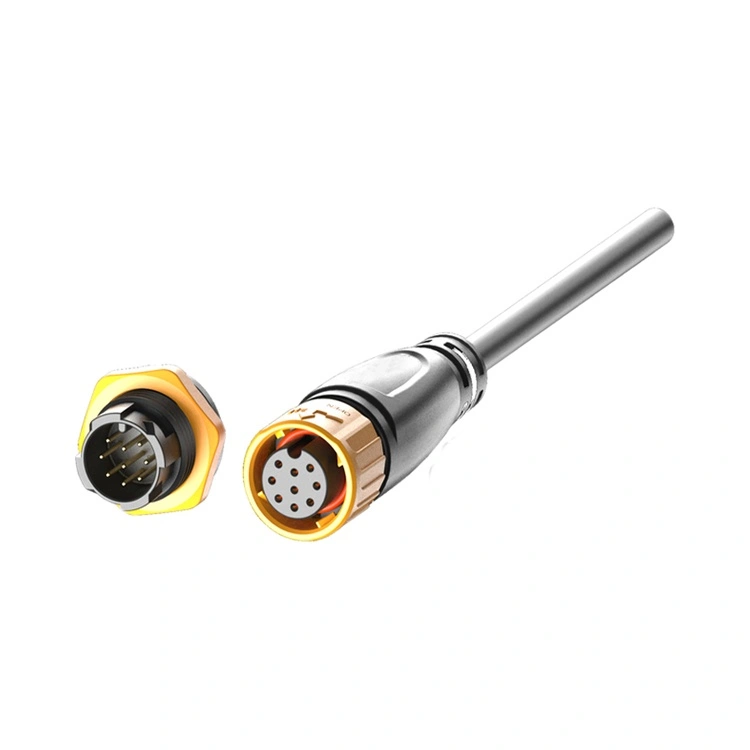

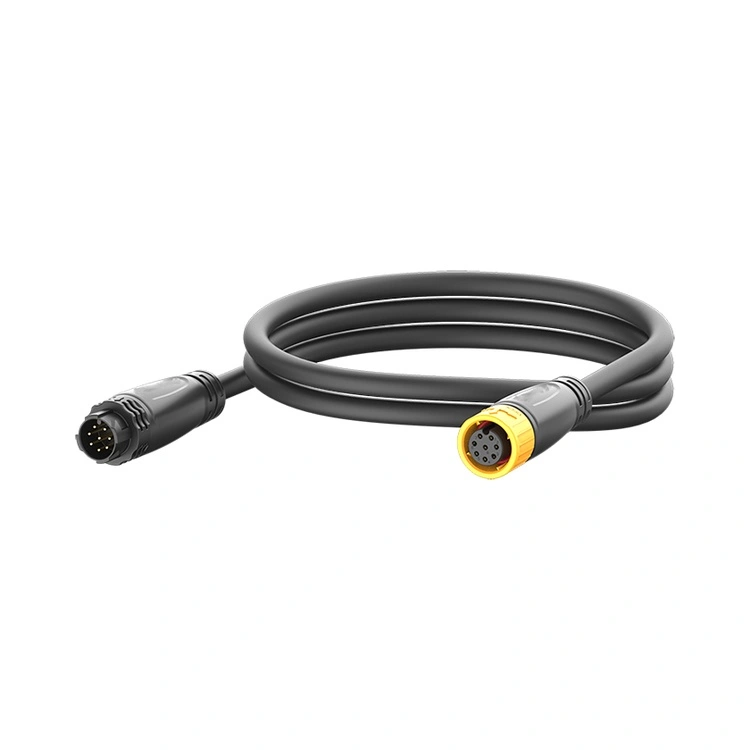

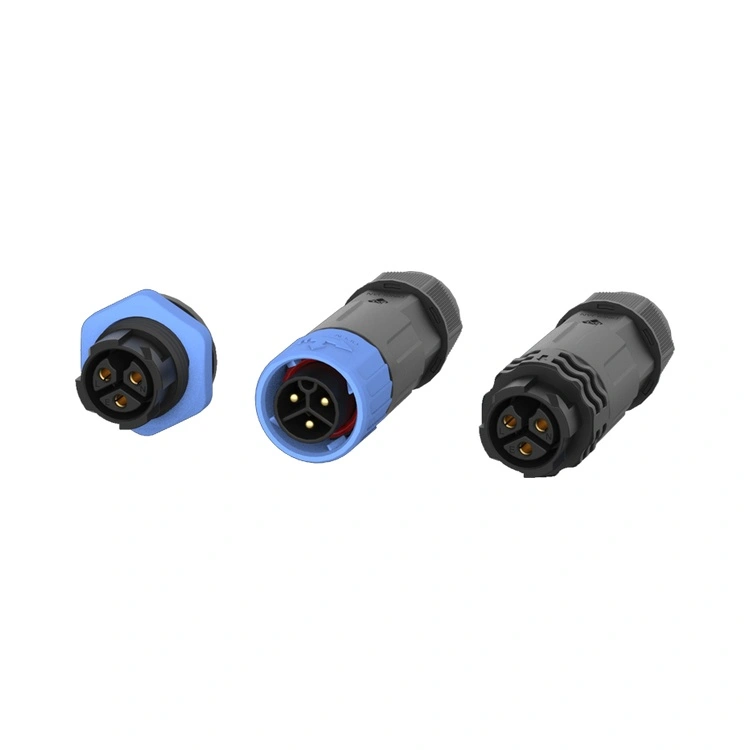

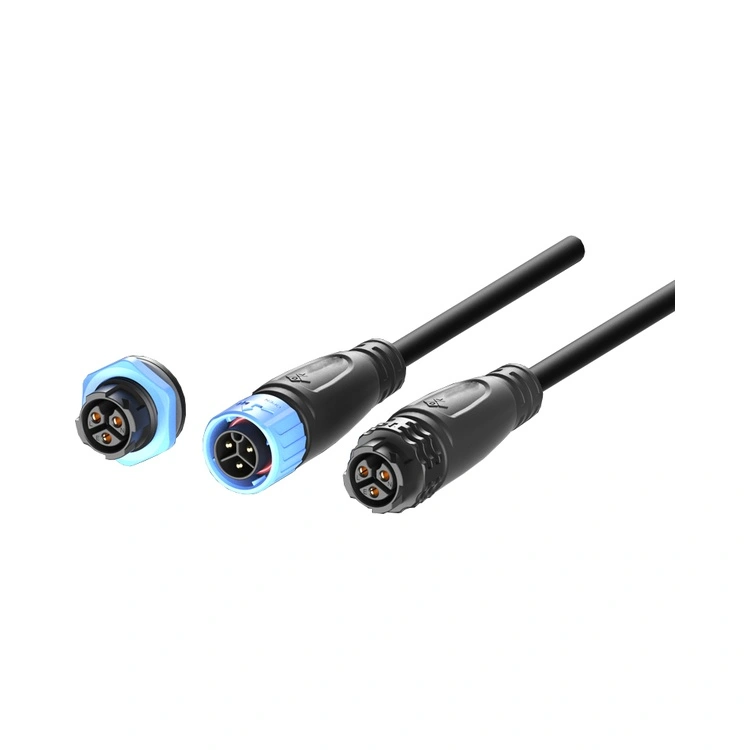

Wszystkie dane zweryfikowane w 100% w ramach fabrycznych testów elektrycznych, a nie w oparciu o próbkę AQL. Każde urządzenie jest testowane przed wysyłką.

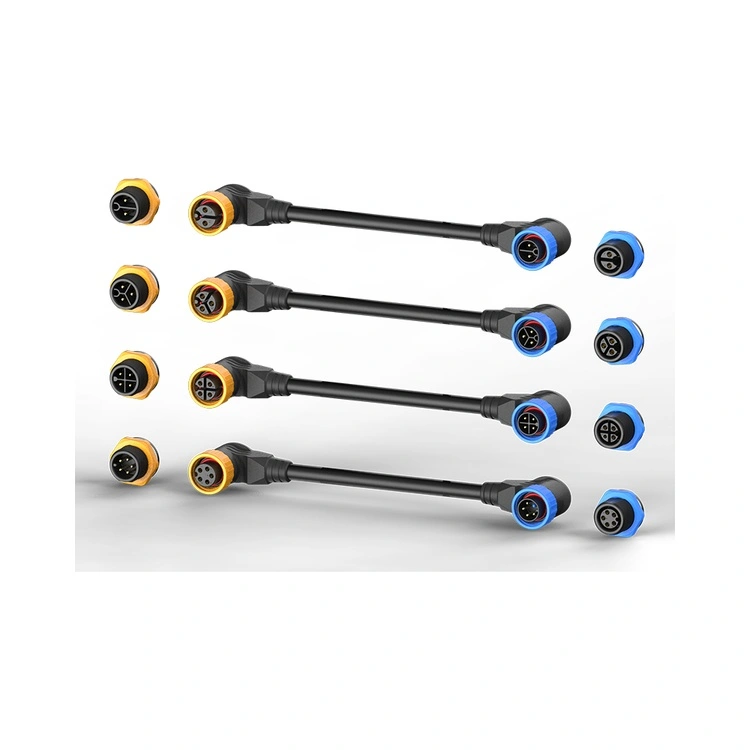

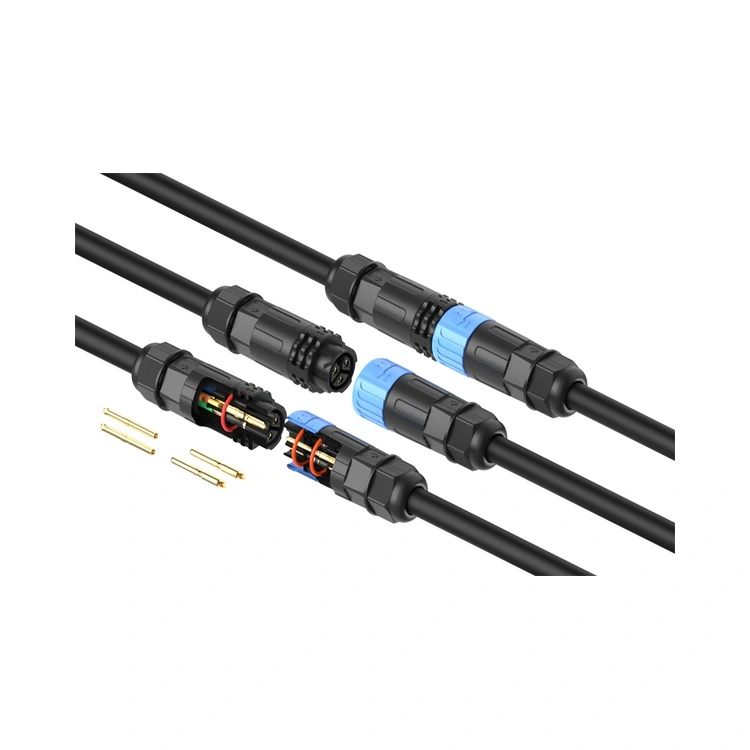

| Parametr | 2-pinowy | 3-pinowy | 4-pinowy | 5-pinowy | 6-pinowy | 7-pinowy | 8-pinowy | 9-pinowy |
| Napięcie znamionowe | 250 V | 250 V | 250 V | 250 V | 125 V | 50 V | 50 V | 50 V |
| Aktualna ocena | 20A | 20A | 15A | 15A | 10A | 5A | 5A | 5A |
| Przekrój drutu (mm²) | 0,75–2,5 | 0,75–2,5 | 0,5–2,0 | 0,5–2,0 | 0,25–0,75 | 0,25–0,5 | 0,25–0,5 | 0,25–2,5 |
| Parametr | Wartość / szczegół |
| Temperatura pracy | -40°C ~ +105°C |
| Ocena ochrony | IP67 / IP68 (połączony) – testy zanurzeniowe na głębokości 1 m przez 30 minut |
| Materiał obudowy | PA66 |
| Materiał kontaktowy | Mosiądz ze złoceniem |
| Opór kontaktowy | ≤3mΩ |
| Cykle godowe | ≥500 |
| Ocena palności | UL 94 V-0 |
| Zgodność środowiskowa | 100% RoHS, ZASIĘG |
| Funkcja | Korzyść | Dowód walidacyjny |
| Obudowa PA66 | Brak rdzy i utleniania – sprawdzone w mgle solnej (ASTM B117) i środowisku mycia chemicznego. | Doskonała odporność na korozję |
| Redukcja masy do 60%. | Zmniejsza obciążenie strukturalne paneli, kabli i ramion robotów — upraszcza instalację i obniża koszty wysyłki. | Dane porównawcze masy dostępne dla porównywalnych złączy mosiężnych. |
| Wodoodporność IP67 | Wytrzymuje ciągłe zanurzenie na głębokość 1 m przez 30 minut | Testy zanurzeniowe na próbkach seryjnych. |
| Konfiguracje 2 ~ 9 pinów | Opcjonalnie 2,3,4,5,6,7,8,9 pinów | Standardowe, gotowe i niestandardowe opcje ładowania kontaktowego. |
| Styki z pozłacanego mosiądzu | Niska rezystancja styku (≤3 mΩ) i ochrona przed korozją — utrzymuje wydajność w wilgotnym, zasolonym powietrzu. | Grubość poszycia weryfikowana metodą XRF na każdej partii produkcyjnej. |
| Blokowanie gwintowane | Połączenie odporne na wibracje — zapobiega poluzowaniu w wyniku ruchu maszyn, cykli termicznych i operacji dźwigu. | Testowane cyklicznie dla ≥500 typowych połączeń ze stałym utrzymaniem momentu obrotowego. |
Certyfikaty — zeskanowane oryginały dostępne w pliku zgodności
| Orzecznictwo | Zakres / zastosowanie |
| ISO 9001:2015 | Zarządzanie jakością – projektowanie, produkcja i obsługa posprzedażowa. |
| ISO 14001:2015 | Zarządzanie środowiskiem – zweryfikowana przez stronę trzecią redukcja odpadów i zrównoważone praktyki. |
| ISO 13485:2016 | Zarządzanie jakością wyrobów medycznych – ma zastosowanie, jeśli Twój system LED integruje się z kabinami oświetleniowymi diagnostycznymi lub chirurgicznymi. |
| Uznany przez UL | Certyfikat bezpieczeństwa na poziomie komponentów dla rynków elektrycznych w Ameryce Północnej. |
| RoHS i REACH | Pełna deklaracja SVHC (substancji wzbudzających szczególnie duże obawy) dostarczana dla każdej partii. |

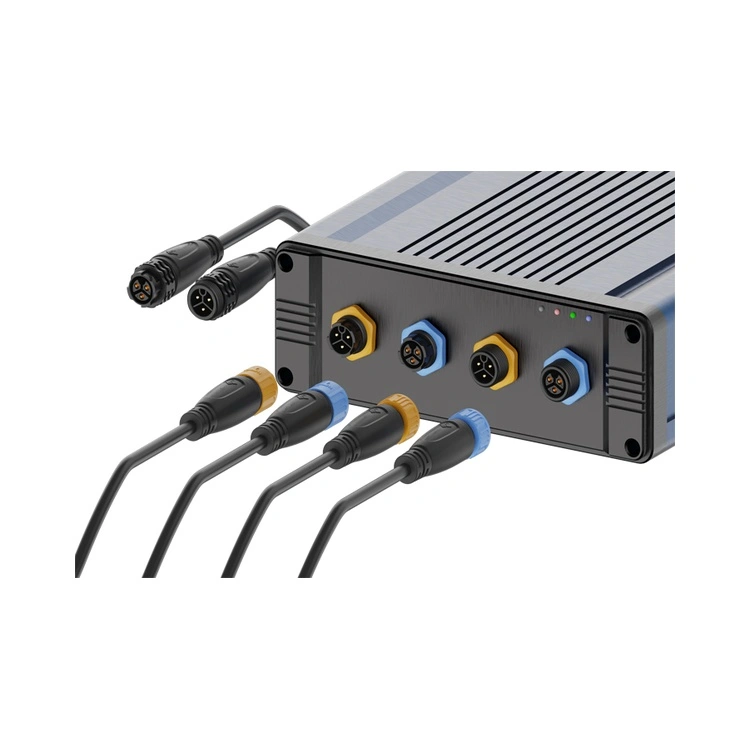

M16 obsługuje do 15 A (≈480 W przy 24 V). W przypadku oprawy o mocy 500 W+ lub jeśli planujesz połączyć łańcuchowo dwie oprawy za pomocą jednego złącza, złącze światła LED serii M20 zapewnia ciągłą wartość znamionową 20 A przy większej powierzchni styku, znacznie redukując nagrzewanie I²R. Dodatkowo większa obudowa M20 pozwala na umieszczenie grubszej izolacji kabla, co ma kluczowe znaczenie w przypadku długich kabli, aby złagodzić spadek napięcia. Jeśli Twoja aplikacja wymaga >20A na styk, zapoznaj się z naszą serią M25.
Aby osiągnąć i utrzymać szczelność IP67/IP68, firma Reunion zaleca:
Dokręcany moment dokręcania: Ręcznie dokręcaj nakrętkę łączącą, aż O-ring zetknie się z powierzchnią panelu, a następnie zastosuj dodatkowy moment obrotowy 1,0–1,2 Nm za pomocą klucza dynamometrycznego. Nie przekraczaj 1,5 Nm — nadmierne dokręcenie może spowodować naprężenie izolatora termoplastycznego i spowodować mikropęknięcia.
Kontrola pierścienia uszczelniającego: Wymień pierścień uszczelniający, jeśli podczas konserwacji zapobiegawczej widoczne będzie odkształcenie, pęknięcie lub stwardnienie.
Harmonogram wymiany: W przypadku instalacji oświetlenia zewnętrznego wymieniaj pierścienie uszczelniające co 24–36 miesięcy.
Firma Reunion dostarcza szczegółowe karty ustalania momentu obrotowego do wszystkich dostaw produkcyjnych. W przypadku projektów związanych z infrastrukturą krytyczną oferujemy wstępnie zmontowane wiązki kablowe ze złączami dokręcanymi fabrycznie, co pozwala zaoszczędzić czas instalacji i wyeliminować błędy związane z momentem obrotowym.
