Zewnętrzna powłoka wykonana jest z wysokowydajnego materiału termoplastycznego i posiada klasę odporności ogniowej UL 94-V0. Odporny na korozję mgły solnej, może spełniać wymagania wodoodporności zewnętrznych wyświetlaczy LED i sprzętu oświetleniowego LED, a także trudne warunki pracy, takie jak odporność przemysłowych wyświetlaczy LED na erozję kwasową

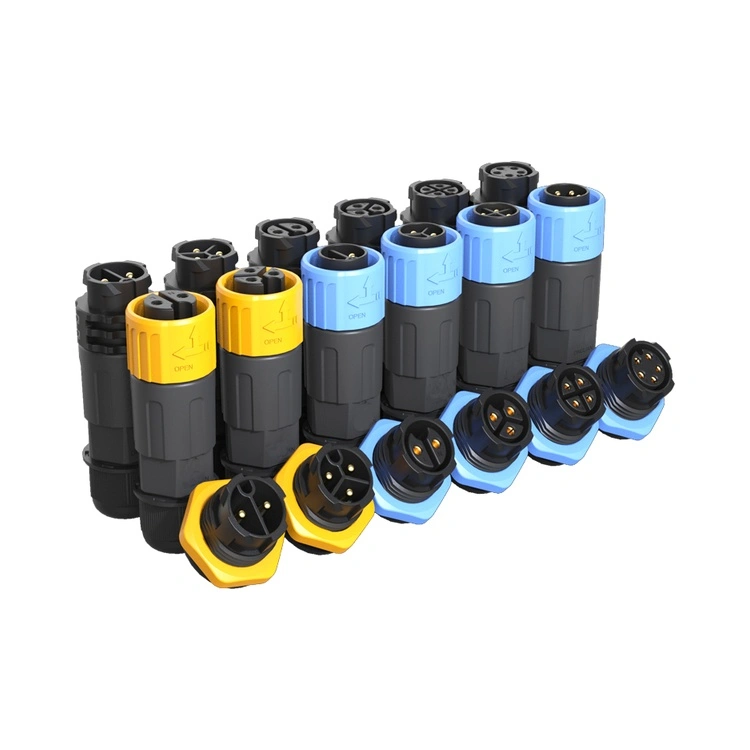

Montuje się go metodą jednootworową, która jest stabilna i bezbłędna. Posiada gwintowaną konstrukcję blokującą i może utrzymać solidne połączenie nawet w wibrującym środowisku. Do wyboru dostępne są 2, 3, 4, 5, 6, 7, 8, 9 pinów i możliwa jest personalizacja.
| Parametr | Wartość dodana Reunion M20 | Dlaczego to ma znaczenie w praktyce |
| Rezystancja styku (początkowa) | ≤3,0 mΩ | Niższa niż średnia w branży, zmniejszająca wytwarzanie ciepła I²R |
| Cykle łączenia ze stabilnym uszczelnieniem | ≥500 cykli (zweryfikowanych, a nie tylko znamionowych) | Nasze zapisy z testów partii wykazują, że integralność uszczelnienia jest utrzymywana przez 500 cykli – co ma kluczowe znaczenie w przypadku sprzętu wymagającego dużej konserwacji. |
| Wodoodporność IP67 | Każda partia: głębokość 1 m × zanurzenie 30 minut | Można dostarczyć raporty z testów.. |
| Odporność na wibracje | 10-500 Hz, 2 g (IEC 60068-2-6) | Symuluje rzeczywistą pracę silnika i pompy – przebiega bez przejściowych rozłączeń. |
| Parametr | 2-pinowy | 3-pinowy | 4-pinowy | 5-pinowy | 6-pinowy | 7-pinowy | 8-pinowy | 9-pinowy |
| Napięcie znamionowe | 250 V | 250 V | 250 V | 250 V | 125 V | 50 V | 50 V | 50 V |
| Aktualna ocena | 20A | 20A | 15A | 15A | 10A | 5A | 5A | 5A |
| Przekrój drutu (mm²) | 0,75–2,5 | 0,75–2,5 | 0,5–2,0 | 0,5–2,0 | 0,25–0,75 | 0,25–0,5 | 0,25–0,5 | 0,25–2,5 |
1) Materiał izolatora: wysokotemperaturowy termoplast (UL 94 V-0, )
2) Materiał bazowy styku: Mosiądz (CuZn39Pb3) ze złoceniem – test mgły solnej ≥48 godz.
3) Materiał uszczelniający: silikonowy pierścień uszczelniający
4) Temperatura pracy: -40°C ~ +105°C
5) Palność i zgodność: UL 94 V-0, RoHS, REACH SVHC nie wykryto
6) Opcje zakończeń: kubek lutowniczy, lutowanie zanurzeniowe (montaż na płytce drukowanej)
| Wymiar porównawczy | Seria Reunion M20 | Europejska marka premium M20 | Tani, niemarkowy M20 |
| Cena jednostkowa (MOQ 100 szt.) | Konkurencyjny, wielopoziomowy | 3,5× – 4× wyższa | Niższy przód |
| Zweryfikowany prąd ciągły | 20A (na pin, udokumentowane) | Zwykle 25 A (obniżanie wartości znamionowych drobnym drukiem) | Napompowany, brak dowodów testowych |
| Wodoodporność IP67 | 100% partii produkcyjnych | Test partii (ale nie udokumentowany na partię) | Brak lub fałszywe twierdzenia |
| Testowanie elektryczne (Hi-pot i IR) | 100% każdej jednostki – zarejestrowane dane testowe | Na podstawie próbek (AQL 1.0) | Losowe lub pominięte |
| Pełna identyfikowalność (żywica → gotowe złącze) | Śledzone przez ERP, możliwe do odzyskania w ciągu 24 godzin | Tak, ale wolniejsza reakcja | Nic |
| Czas realizacji (standardowa ilość) | 15–17 dni roboczych | 6–10 tygodni | Nieprzewidywalny (2–20 tygodni) |
| Personalizacja MOQ (długość kabla, kolor, oznaczenie) | 100 szt. – elastyczne | 500+ szt., wysokie opłaty inżynieryjne | Nieoferowane lub brak kontroli jakości |
| Certyfikaty | ISO 9001, 14001, 13485 | Zwykle tylko ISO 9001 | Zazwyczaj żaden |
Aby uzyskać stopień uszczelnienia IP67/IP68 w rzeczywistej instalacji w terenie, postępuj zgodnie z tymi zweryfikowanymi procedurami:
| Krok | Działanie | Wartość krytyczna/punkt kontrolny |
| 1 | Dokręcić ręcznie nakrętkę łączącą, aż O-ring zetknie się z powierzchnią panelu. | Potwierdzono kontakt wzrokowy. |
| 2 | Zastosuj końcowy moment dokręcania za pomocą skalibrowanego klucza. | 1,0 – 1,2 Nm (NIE przekraczać 1,5 Nm – nadmierny moment obrotowy zniekształca O-ring i zwiększa siłę wkładania). |
| 3 | Sprawdź promień zgięcia kabla na wejściu. | ≥ 5× średnica zewnętrzna kabla – ostre zagięcia ciągną styki i naruszają tylną uszczelkę. |
| 4 | Orientacja na zewnątrz | Wyjście kabla w dół – zapobiega gromadzeniu się wody na złączu nakrętki łączącej. |
| 5 | Częstotliwość kontroli pierścieni uszczelniających | Corocznie w środowiskach codziennego mycia/przetwarzania żywności; co 2-3 lata w przypadku standardowych zastosowań przemysłowych wewnątrz/na zewnątrz. |
| Certyfikacja / Protokół | Zakres i dowody dostarczane z każdym zamówieniem |
| ISO 9001:2015 | Pełny QMS – projektowanie, produkcja, obsługa posprzedażna. Raporty z audytu dostępne po NDA. |
| ISO 14001:2015 | Zarządzanie środowiskiem – udokumentowana redukcja odpadów i zgodność z RoHS/REACH. |
| ISO 13485:2016 | Dotyczy sprzętu medycznego (diagnostyka/monitorowanie) – rygorystyczna kontrola zmian i identyfikowalność. |
| Uznanie UL | Bezpieczeństwo na poziomie komponentów dla Ameryki Północnej – znak UL na każdej obudowie. |
Moment obrotowy: 1,0 – 1,2 Nm (końcowe dokręcenie po dokręceniu ręcznym).
Poniżej 0,8 Nm: Docisk pierścienia uszczelniającego jest niewystarczający – IP67 spada do IP54 (ochrona przed kurzem, ale nie wodoszczelność). W naszych testach laboratoryjnych zaobserwowaliśmy wnikanie wody w ciągu 2 godzin na głębokości 0,5 m.
Powyżej 1,5 Nm: fluorosilikonowy pierścień uszczelniający wciska się w luz gwintu, powodując trwałe odkształcenie i zwiększoną siłę pasowania. Uszczelka może początkowo spełniać wymagania IP67, ale ulegnie uszkodzeniu po cyklach termicznych (rozszerzanie/kurczenie).
Zalecenie: użyj wstępnie ustawionego klucza dynamometrycznego – możemy go dostarczyć jako akcesorium przy zamówieniach hurtowych.
Próbki standardowe: 5–10 sztuk dostępnych w ciągu 3 dni roboczych (w zależności od stanu magazynowego).
Zamówienia małoseryjne (100–500 szt.): 12–15 dni roboczych od potwierdzenia zamówienia.
Duże ilości (500+ szt.): 18–20 dni roboczych, z możliwością częściowych wysyłek.
Niestandardowe zestawy kabli (długość, przekrój drutu, kodowanie kolorami): MOQ 100 sztuk – zatwierdzenie rysunku technicznego trwa 2–3 dni, następnie produkcja 15 dni.
