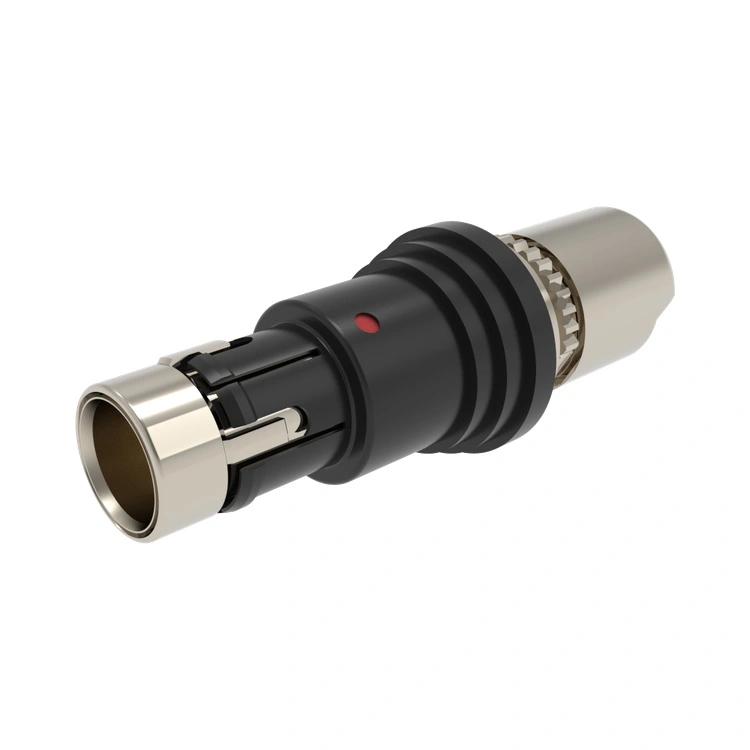

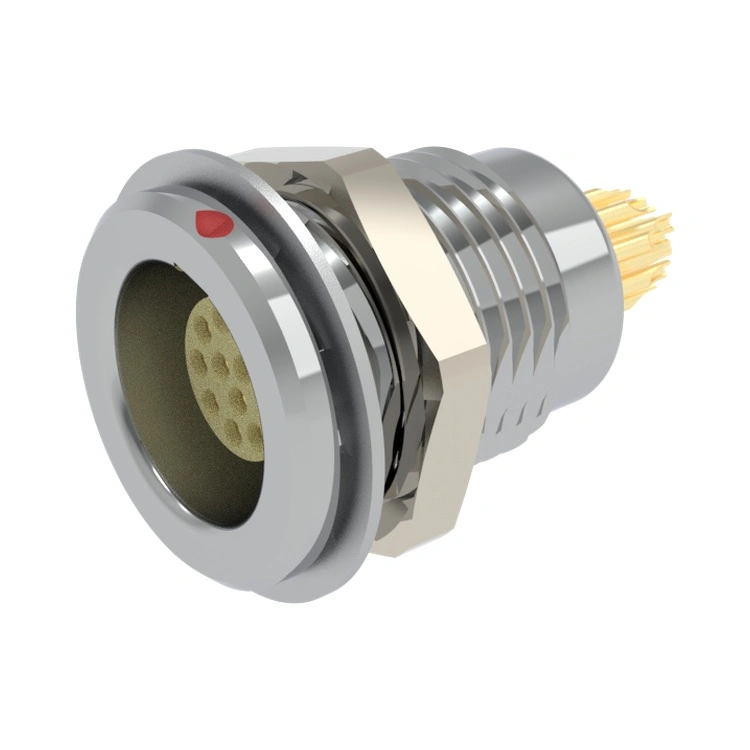

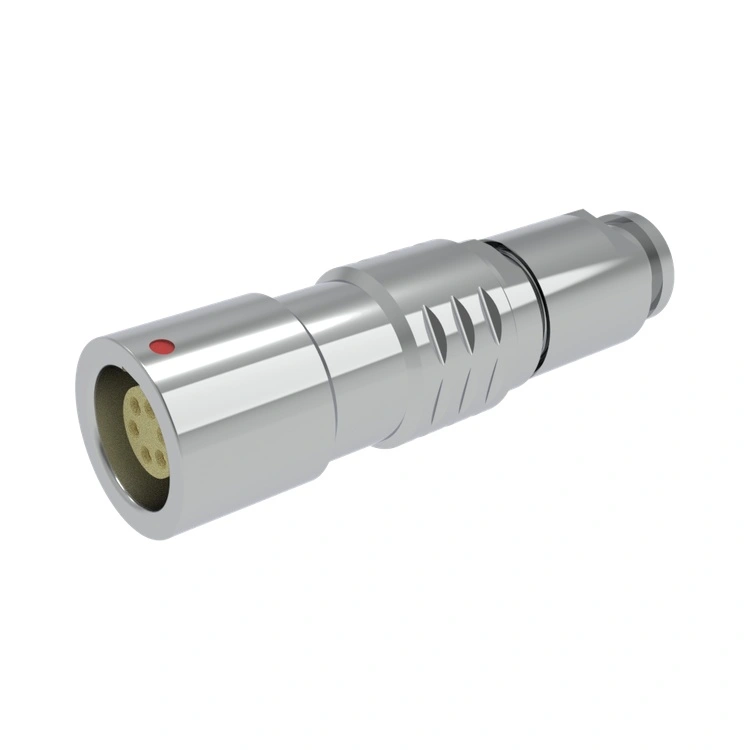

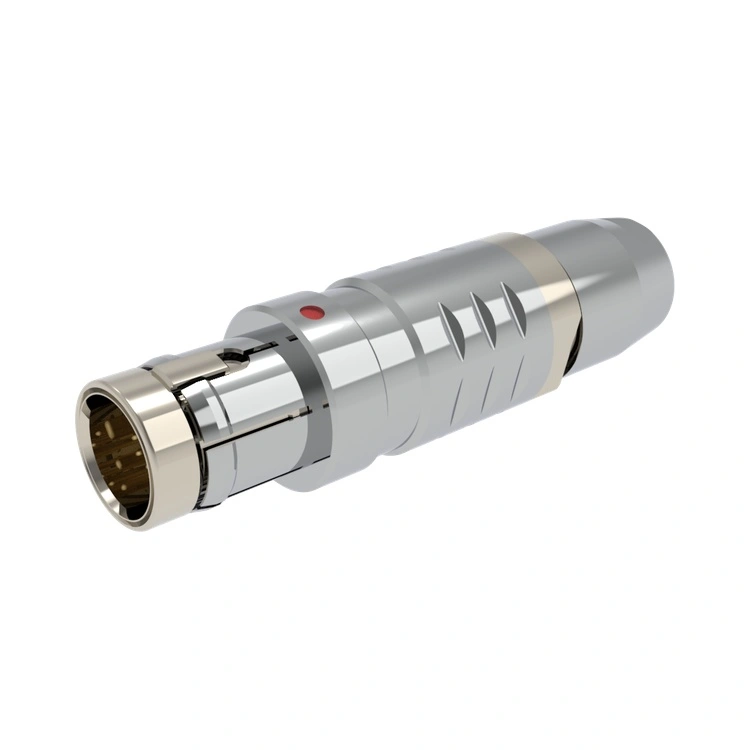

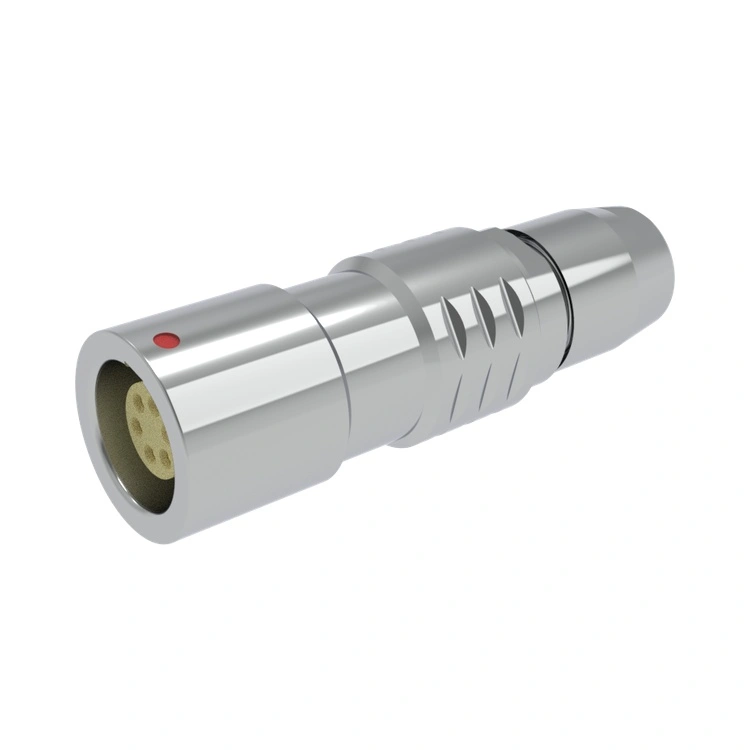

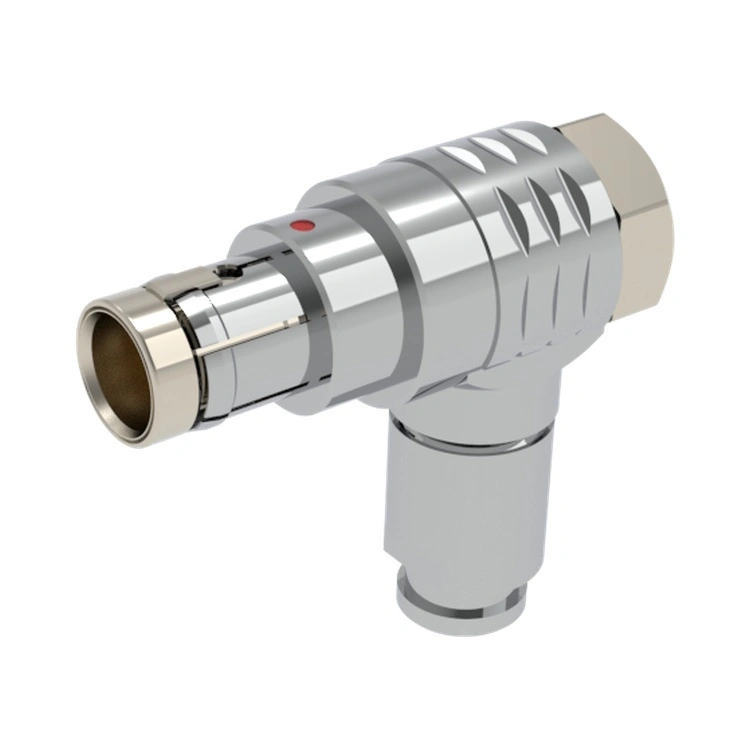

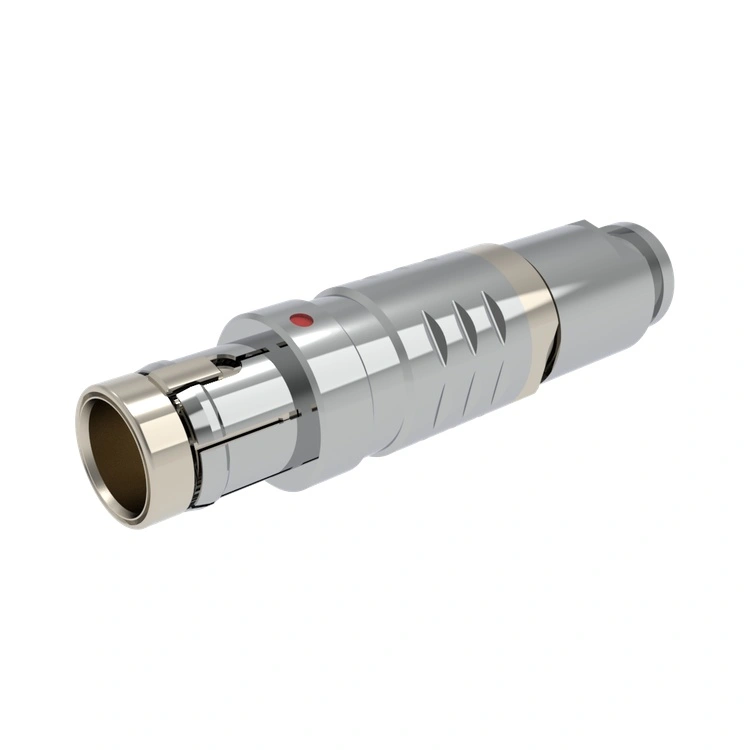

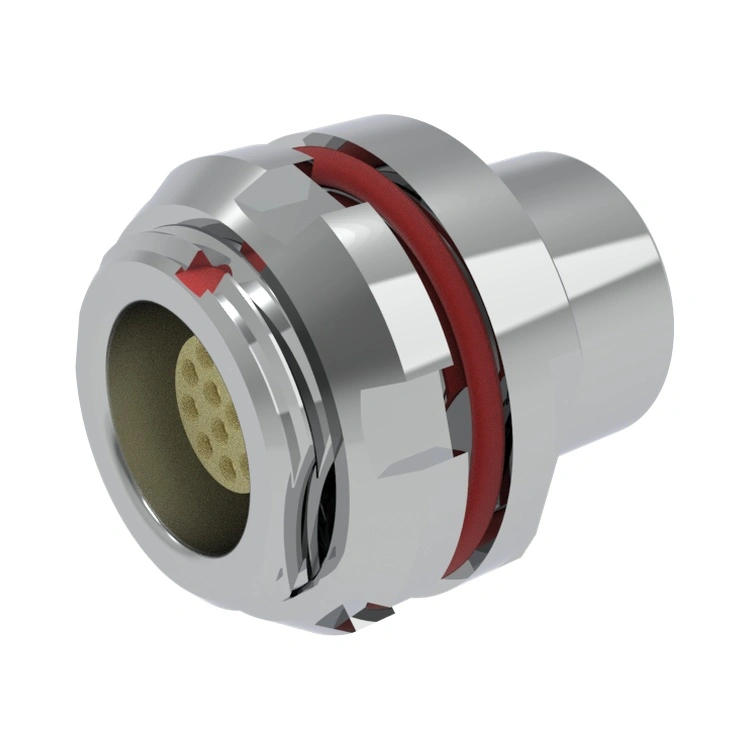

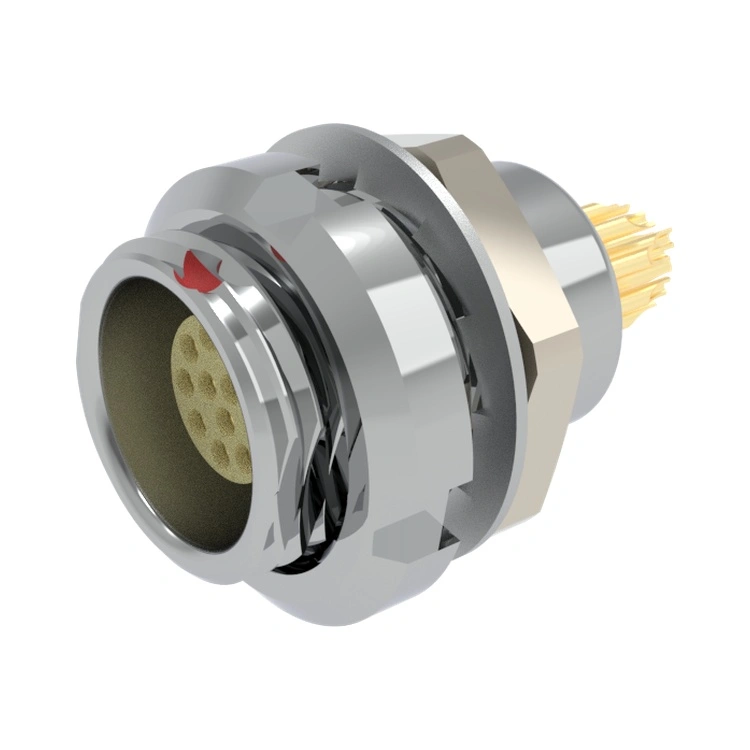

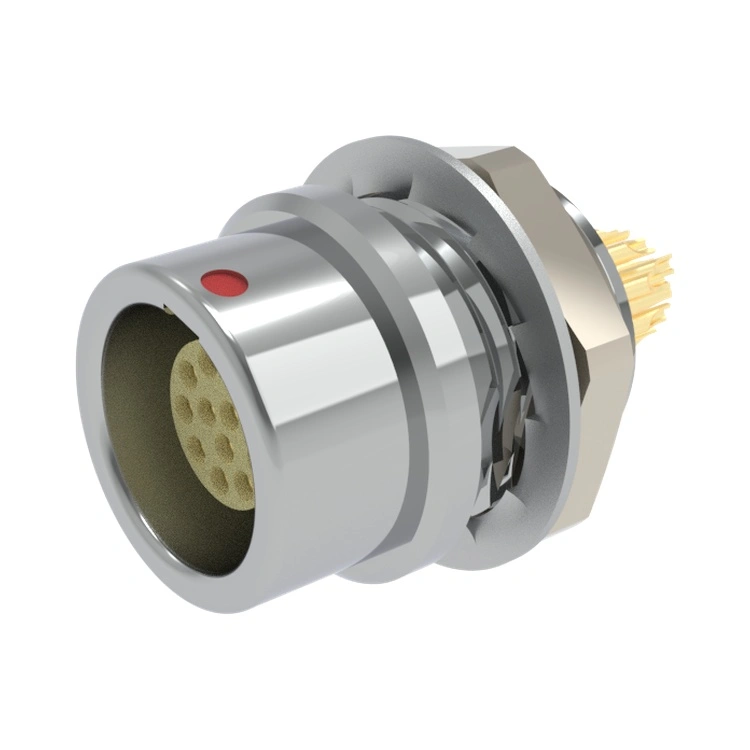

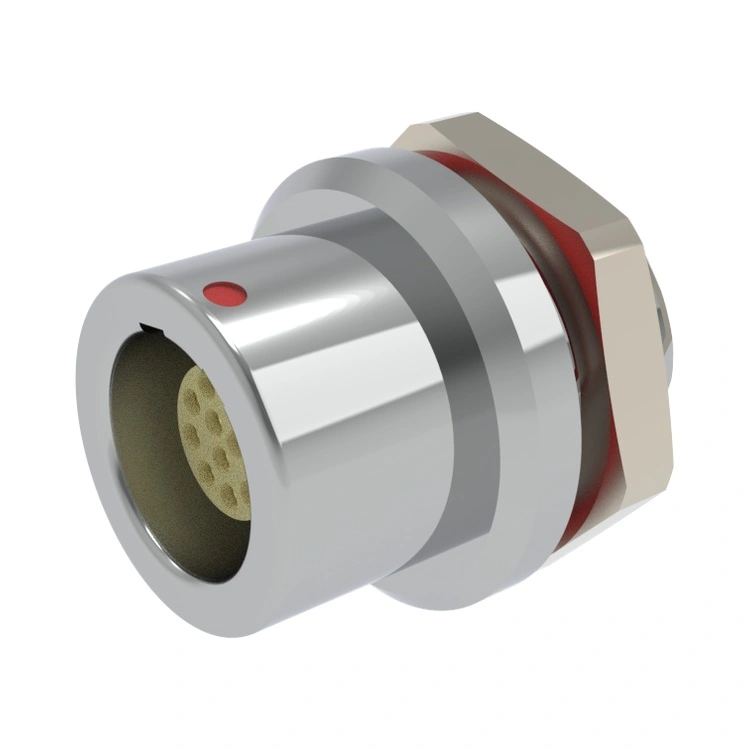

Seria C wykorzystuje sprawdzony system samozatrzaskowy push-pull, umieszczony w trwałej, całkowicie metalowej obudowie, która zapewnia niezbędne ekranowanie EMI i ochronę mechaniczną. Dostępne w rozmiarach obudowy od 0 do 2 z liczbą styków od 2 do 26 pinów, seria C obsługuje style lutowania i zakończeń PCB, uwzględniając różnorodne preferencje montażowe w różnych środowiskach produkcyjnych. Złącze działa w standardowym zakresie temperatur od -45°C do +125°C i zapewnia stopień ochrony IP50/IP68, dzięki czemu nadaje się do zastosowań wewnętrznych i zewnętrznych. Reunion produkuje serię C, stosując ustalone procesy produkcyjne — precyzyjną obróbkę skrawaniem, formowanie wtryskowe i zautomatyzowany montaż — zapewniając stałą jakość i krótkie terminy realizacji nawet przy dużych nakładach. Integratorom systemów i producentom OEM, którzy cenią przede wszystkim prostotę, niezawodność i opłacalność, seria C zapewnia dokładnie to, czego potrzeba, bez dodatkowych funkcji zwiększających niepotrzebne koszty.
Seria C koncentruje się na dostarczaniu sprawdzonej niezawodności i prostej funkcjonalności w najbardziej przystępnej cenie.
| Funkcja | Korzyść |
| Samozatrzaskowe typu Push-Pull | Obsługa jedną ręką z dotykowym potwierdzeniem blokady — prosta i intuicyjna dla użytkowników końcowych. |
| Całkowicie metalowa konstrukcja skorupy | Zapewnia podstawową trwałość mechaniczną i podstawowe ekranowanie EMI w lekkiej obudowie. |
| Sprawdzony system kontaktowy | Pozłacane mosiężne styki o niezawodnych właściwościach współpracujących — przetestowane w praktyce w milionach jednostek. |
| Zakres konfiguracji | Opcjonalnie od 2 do 26 pinów i obudowa serii 0 ~ 2 |
| Wiele opcji zakończenia | Styki lutowane i PCB — elastyczne do montażu ręcznego lub zautomatyzowanych linii produkcyjnych. |
| Praktyczna ocena środowiska | Zakres pracy -45°C do +125°C |
Testy i pomiary– Noktowizor na podczerwień, analizator danych, tester temperatury
Wojskowy– Komputery, GPS, systemy nawigacji itp.
Sterowanie przemysłowe– Panele HMI, czujniki systemów przenośników i interfejsy operatora obrabiarek.
Sprzęt komunikacyjny– Przełączniki sieciowe montowane w stojaku, routery audio i wzmacniacze dystrybucyjne.
| Parametr | Specyfikacja |

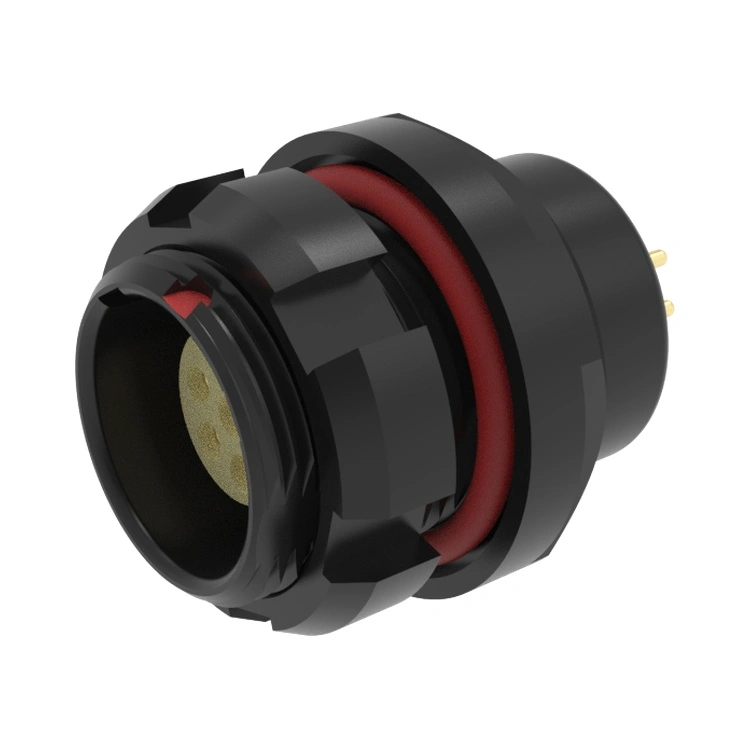

| Materiał powłoki | Mosiądz chromowany (standard); opcja czarnego chromu |
| Rozmiary skorupy | 0, 1, 2 |
| Liczba kontaktów | Od 2 do 26 pinów |
| Materiał kontaktowy | Mosiądz ze złoceniem |
| Opór kontaktowy | ≤5mΩ |
| Rezystancja izolacji | ≥5000MΩ |
| Cykle godowe | >3000 operacji |
| Temperatura pracy | -45°C ~ +125°C |
| Ochrona | IP50/IP67 |
| Odporność na mgłę solną | > 72 godziny |
| Wibracja | 10–500 Hz, 5 g |
| Wstrząs mechaniczny | 50 g, 6 ms |
| Ekranowanie EMI | Całkowicie metalowa obudowa zapewnia podstawową ochronę |
| Style zakończenia | Lutowane, PCB (proste lub kątowe) |
Wszystkie złącza serii C są zgodne z dyrektywą RoHS i przed wysyłką przechodzą 100% testów elektrycznych pod kątem ciągłości, rezystancji izolacji i wytrzymałości dielektrycznej.
| Aspekt | Seria Reunion C | Typowy odpowiednik w Europie/USA | Typowe tanie, niemarkowe alternatywy |
| Cena | Najbardziej konkurencyjny w składzie Reunion | 3–4× wyższe | Porównywalne, ale niespójne |
| Spójność jakości | Produkcja z certyfikatem ISO, 100% przetestowana | Wysoki | Losowo/bez testów |
| Zgodność | Zamienne z wiodącymi markami | Prawnie zastrzeżony | Wymiary niestandardowe |
| Czas realizacji | Standardowo 10–15 dni | 4–8 tygodni | Zmienne, często niedostępne |
| MOQ | Brak MOQ dla standardowych pozycji | Wysokie MOQ (300–500) | Niskie MOQ, ale brak wsparcia |
| Identyfikowalność | Pełna identyfikowalność ERP | Tak | Nic |
| Wsparcie techniczne | Reakcja inżynieryjna 24 godziny na dobę | Wolniejsza reakcja | Ograniczone lub żadne |
| Personalizacja | Niskie MOQ, szybki zwrot | Powolny, drogi | Nieoferowane |
| Doświadczenie fabryczne | 15 lat własnej produkcji | Często zlecane na zewnątrz | Małe warsztaty |
Seria C oferuje optymalną równowagę pomiędzy ceną i gwarancją jakości – nie płacisz za niepotrzebne funkcje, ale także nie wystawiasz swojego produktu nieznanym dostawcom.
System zarządzania jakością firmy Reunion stosuje te same rygorystyczne standardy we wszystkich liniach produktów, w tym w serii C.
| Orzecznictwo | Zakres |
| ISO 9001:2015 | System zarządzania jakością – projektowanie, produkcja i obsługa posprzedażna. |
| ISO 14001:2015 | Zarządzanie środowiskiem — redukcja odpadów i zrównoważone wykorzystanie materiałów. |
| ISO 13485:2016 | Zarządzanie jakością wyrobów medycznych – dotyczy serii C stosowanej w sprzęcie monitorującym na oddziałach ogólnych. |
| Uznany przez UL | Certyfikat bezpieczeństwa na poziomie komponentów dla rynków Ameryki Północnej. |
| RoHS | Ograniczenie substancji niebezpiecznych – zgodność z dyrektywą UE. |
System identyfikowalności oparty na ERP firmy Reunion zapewnia pełną dokumentację dla każdej partii serii C, od kontroli przychodzących materiałów po końcowe testy funkcjonalne.
| Przedmiot | Szczegół |
| Standardowe opakowanie | Torby antystatyczne, pudełka kartonowe z wewnętrzną wyściółką. |
| Opakowanie zbiorcze | W przypadku zamówień o dużych nakładach dostępne jest opakowanie na tackach lub w rolkach (z możliwością automatycznego pobrania i umieszczenia). |
| Czas realizacji | Próbki: 7–10 dni; Zlecenia produkcyjne: 15–20 dni |
| Metody wysyłki | Masowe: fracht morski lub lotniczy; Próbki: ekspresowe (DHL, FedEx, TNT, UPS, EMS). |
| Warunki dostawy | EXW, FCA, FOB, CIF, CPT. |
W większości standardowych konfiguracji tak — seria C została zaprojektowana tak, aby była mechanicznie i elektrycznie kompatybilna z najpopularniejszymi formatami złączy okrągłych typu push-pull, w tym z kluczowymi seriami europejskimi. Reunion prowadzi bazę danych odsyłaczy obejmującą Fischer, ODU i inne główne marki. Ponieważ jednak kompatybilność zależy od konkretnego układu styków i wariantów kluczowania, zalecamy przesłanie rysunku złącza lub zdjęcia wycięcia w panelu w celu weryfikacji. Nasz zespół inżynierów potwierdzi dopasowanie, formę i funkcjonalność, zanim zaangażujesz się w produkcję. Z powodzeniem dostarczyliśmy kompatybilne rozwiązania ponad 250 producentom OEM, którzy wcześniej zaopatrywali się u europejskich dostawców – często bez konieczności wprowadzania zmian w istniejących płytkach drukowanych lub projektach paneli.
Próbki zwykle 10 ~ 12 dni.
Zamawiaj zwykle 15 ~ 20 dni.
Specjalne dostosowanie specyfikacji kabla: 20 ~ 30 dni
Zalecamy określenie typu kabla, jego długości, konfiguracji złączy i wszelkich wymagań dotyczących termokurczliwości na etapie wyceny — nasz zespół inżynierów zapewni wówczas wiążące zobowiązanie do dostawy w ciągu 48 godzin. Standardowe konfiguracje są zawsze dostępne bez MOQ.
