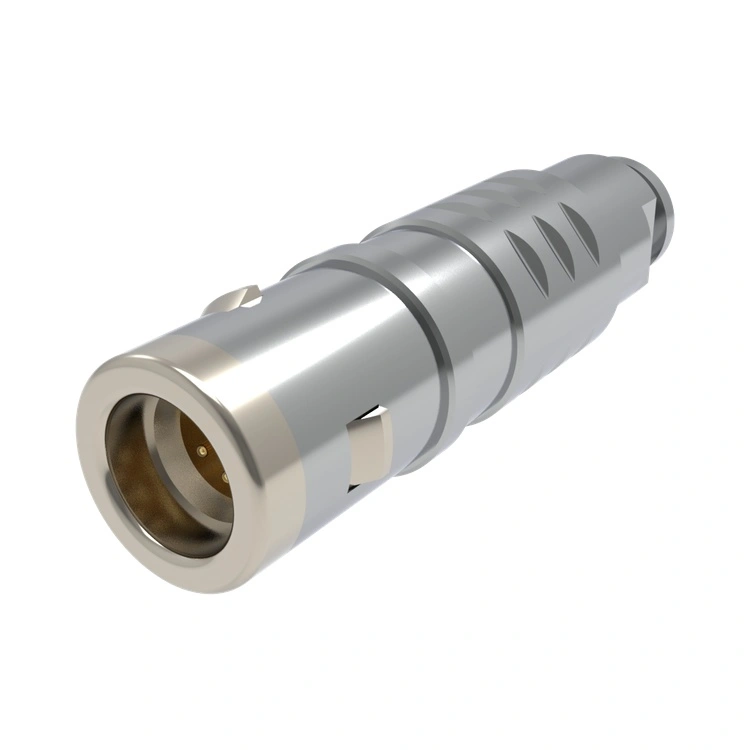

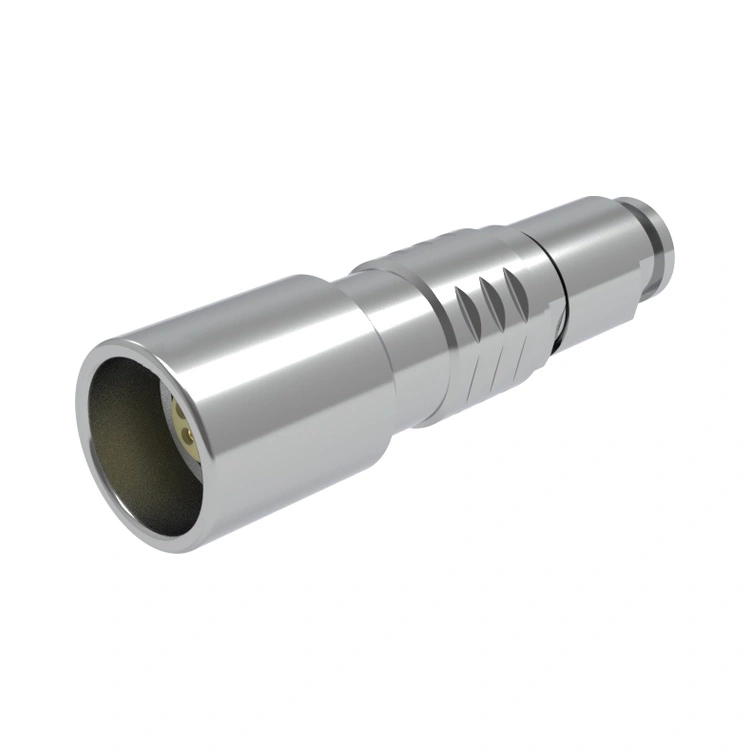

Metalowe złącze push-pull serii E reprezentuje strategiczne podejście firmy Reunion do profesjonalnych połączeń wzajemnych dla zespołów inżynieryjnych dbających o koszty. Pozbycie się nieistotnych ozdobników przy jednoczesnym zachowaniu podstawowych cech jakościowych — niezawodnego samozatrzasku z słyszalnym sprzężeniem zwrotnym, całkowicie metalowej konstrukcji zapewniającej podstawowe ekranowanie EMI oraz systemów styków o wytrzymałości ponad 5000 cykli łączeniowych. Standardowy zakres temperatur od -45°C do +125°C obejmuje zdecydowaną większość zastosowań w kontrolowanym środowisku, a wodoodporność IP67 nadaje się do użytku na zewnątrz. Pionowo zintegrowana produkcja firmy Reunion — od wewnętrznej precyzyjnej obróbki CNC po zautomatyzowane testowanie elektryczne — obniża koszty produkcji bez utraty jakości. Producentom OEM produkującym monitory pacjenta na dużą skalę, przyrządy laboratoryjne lub kontrole przemysłowe, metalowe złącze typu push-pull serii E zapewnia niezbędną wydajność, której potrzebujesz, zachowując jednocześnie strukturę marginesu. Każde urządzenie objęte jest 12-miesięczną gwarancją i pełną identyfikowalnością w systemie ERP, co zapewnia pozbawioną ryzyka integrację z łańcuchem dostaw.
Seria E koncentruje się na dostarczaniu najważniejszych funkcji złączy w najbardziej konkurencyjnej cenie, z udokumentowaną niezawodnością i przejrzystością łańcucha dostaw.
| Funkcja | Korzyść |
| Zaprojektowany pod kątem wartości projekt | Zachowuje wszystkie niezbędne funkcje push-pull, eliminując jednocześnie kosztowne przekroczenie specyfikacji — idealne rozwiązanie w przypadku zamówień OEM na dużą skalę. |
| Niezawodne zatrzaskiwanie typu Push-Pull | Szybkie łączenie jedną ręką z dotykowym i dźwiękowym potwierdzeniem zamknięcia, redukujące czas instalacji i błędy użytkownika na liniach montażowych. |
| Konstrukcja całkowicie metalowa | Zapewnia podstawowe ekranowanie EMI i trwałość mechaniczną za ułamek kosztów specjalistycznych projektów. |
| Elastyczne zakończenie | Styki lutowane i PCB umożliwiają różne metody montażu i typy kabli — próbki są dostępne w terminie realizacji od 5 do 7 dni. |
| Standardowa tolerancja środowiskowa | Zakres pracy od -45°C do +125°C obejmuje większość środowisk przemysłowych, handlowych i medycznych. |
| Sprawdzona trwałość | > 5000 cykli łączenia ze stałą rezystancją styku (początkową ≤5 mΩ) — niezawodność w przypadku sprzętu o długiej żywotności. |
| Żadnych niepotrzebnych opcji | Usprawniona linia produktów oznacza szybszą dostawę (15–20 dni w przypadku zleceń produkcyjnych) i niższe koszty utrzymywania zapasów. |
Metalowe złącze push-pull serii E to ostateczna odpowiedź firmy Reunion na zapotrzebowanie rynku na „bez zbędnych dodatków, o wszechstronnej wydajności” złącze okrągłe, które sprawia, że wysokiej jakości połączenia wzajemne są przystępne cenowo w codziennych zastosowaniach – teraz z przejrzystymi warunkami gwarancji i bezwarunkową polityką zwrotów dla kwalifikujących się nabywców OEM.
Metalowe złącze push-pull serii E zostało zaprojektowane specjalnie do zastosowań, w których optymalizacja kosztów jest głównym celem projektowym, ale nie można obniżyć niezawodności połączenia.
Sprzęt medyczny – monitorowanie diagnostyczne, system chirurgiczny
Sterowanie przemysłowe – moduły we/wy PLC, panele operatorskie i czujniki systemów przenośników.
Przyrządy laboratoryjne – spektrofotometry, wirówki i komory do badania temperatury.
Sprzęt komunikacyjny – przełączniki sieciowe, złącza stacji bazowych w stojaku i routery rozgłoszeniowe audio.
Systemy bezpieczeństwa – złącza kamer monitorujących, panele kontroli dostępu i moduły systemu alarmowego.
| Parametr | Specyfikacja |
| Materiał powłoki | Mosiądz niklowany (standard); |
| Rozmiary skorupy | 0, 1 |
| Łączność | 2 do 6 pinów |
| Cykle godowe | >5000 operacji |
| Zakres temperatur | -45°C ~ +125°C |
| Ekranowanie EMI | Całkowicie metalowa obudowa zapewnia podstawowe ekranowanie |
| Ochrona przed wnikaniem | IP67l |
| Odporność na mgłę solną | > 48 godzin |
| Wibracja | 10–2000 Hz, 10 g |
| Wstrząs mechaniczny | 100 g, 6 ms |
| Opór kontaktowy | ≤5mΩ (początkowe) |
| Rezystancja izolacji | ≥5000MΩ (przy 500VDC) |
| Style zakończenia | Lut i PCB (proste lub prostokątne) |
Wszystkie złącza serii E są zgodne z dyrektywą RoHS i przed wysyłką przechodzą 100% testów elektrycznych (ciągłość, izolacja, wytrzymałość dielektryczna). Statystyczna kontrola procesu (SPC) firmy Reunion zapewnia spójność wymiarową w przypadku dużych serii. Dostępne są pełne arkusze danych testowych i modele 3D STEP, dzięki czemu Twój zespół inżynierów może zweryfikować dopasowanie mechaniczne bez czekania na próbki fizyczne.
| Przedmiot | Szczegół |
| Standardowe opakowanie | Worki antystatyczne z indywidualną ochroną wnęki; wzmocnione kartony z tektury falistej. |
| Opakowanie zbiorcze | Dostępne w przypadku zamówień o dużej objętości (ponad 500 sztuk) – opakowania na tackach lub rolkach umożliwiające zautomatyzowany montaż typu pick-and-place. |
| Etykietowanie | Standardowe oznakowanie numeru części i kodu partii; niestandardowe oznakowanie dostępne na życzenie. |
| Czas realizacji | Próbki: 7–107 dni; Zlecenia produkcyjne: 15–20 dni (usprawniona linia produktów umożliwia szybszą realizację). |
| Metody wysyłki | Masowe: fracht morski lub lotniczy; Próbki: ekspresowe (DHL, FedEx, TNT, UPS, EMS). |
| Warunki dostawy | EXW, FCA, FOB, CIF, CPT — elastycznie do Twoich preferencji zakupowych. |
| Gwarancja | 12-miesięczna standardowa gwarancja na wady produkcyjne; opcjonalny rozszerzony zakres dostępny dla partnerstw zajmujących się produkcją kontraktową. |
| Aspekt | Seria Reunion F | Typowa seria porównywalna w Europie i USA | Typowe tanie alternatywy |
| Cena | ~1/3 marek premium | Koszt premium | Zmienne, często niespójne |
| Jakość | Stała produkcja posiadająca certyfikat ISO 13485:2016 | Wysoki | Niecertyfikowane, różnice między partiami |
| Zgodność | Zamienne z głównymi systemami (alternatywy LEMO/ODU) | Prawnie zastrzeżony | Często niestandardowe wymiary |
| MOQ | Brak MOQ dla standardowych pozycji; niskie MOQ dla niestandardowych | Wysokie MOQ (500+) | Niskie MOQ, ale słabe wsparcie |
| Czas realizacji | Typowo 15–20 dni | 4–8 tygodni | Zmienne, niewiarygodne |
| Identyfikowalność | Pełna identyfikowalność ERP od wlewka do gotowego produktu | Tak | Brak lub ograniczone |
| Doświadczenie fabryczne | 15 lat własnej produkcji w zakładzie 3000㎡ w Dongguan | Często zlecane na zewnątrz | Małe warsztaty |
| Zapewnienie jakości | W 100% przetestowane, udokumentowane, z raportami do pobrania | Tak | Testowanie losowe lub bez |
| Ochrona Kupującego | 24-miesięczna gwarancja + polityka zwrotów | Różnie | Brak gwarancji i niejasne warunki |
Seria E zajmuje wyjątkową pozycję: oferuje spójność produkcji klasy premium i udokumentowaną kompatybilność w cenie bliższej alternatywom budżetowym. Nie poświęcasz jakości na rzecz kosztów — po prostu eliminujesz funkcje, których nie potrzebujesz, poparte gwarancją chroniącą Twoją linię produkcyjną.
Obróbka CNC – Szybkie tokarki automatyczne wytwarzają muszle z tolerancją ± 0,02 mm.
Galwanizacja – Powłoka i selektywne złocenie stykowe w zautomatyzowanych liniach z monitorowaniem stężenia w kąpieli.
Formowanie wtryskowe – izolatory formowane z tworzyw konstrukcyjnych.
Montaż – Linie półautomatyczne z kontrolą wizyjną pod kątem wyrównania styku i siły wstawiania.
Testowanie – 100% weryfikacja elektryczna (ciągłość, izolacja, wytrzymałość dielektryczna) z rejestracją danych dla każdej partii.
Opakowanie – Antystatyczne worki próżniowe ze środkiem pochłaniającym wilgoć; opakowania zbiorcze dla zautomatyzowanych linii montażowych o dużej objętości.
Odp.: Tak — w większości standardowych konfiguracji metalowe złącze push-pull serii E jest zaprojektowane pod względem mechanicznym i elektrycznym z myślą o wymienności w przypadku najpopularniejszych złączy okrągłych. Reunion prowadzi dokumentację porównawczą dla kluczowych seriali europejskich i amerykańskich. Ponieważ jednak marki premium czasami stosują zastrzeżone odstępy między stykami lub pozycje wpustu, zawsze zalecamy przesłanie istniejącego rysunku złącza lub numeru części do weryfikacji. Nasz zespół inżynierów potwierdzi zgodność i, jeśli to konieczne, dokona regulacji, aby zapewnić rzeczywistą wymianę typu drop-in bez modyfikacji PCB lub panelu. Z powodzeniem dostarczyliśmy zamienniki serii F ponad 300 producentom OEM z udokumentowanymi raportami z walidacji dostępnymi na żądanie.
O: Absolutnie nie. Seria E osiąga efektywność kosztową dzięki uproszczeniu projektu i doborowi materiałów, a nie obniżeniu jakości. We wszystkich liniach produktów stosujemy ten sam system zarządzania jakością ISO 13485:2016. Każde złącze serii E przechodzi 100% testy elektryczne (rezystancja styku, izolacja, wytrzymałość dielektryczna) i testy mechaniczne na podstawie próbki (siła połączenia, retencja). Oszczędności materiałowe wynikają ze stosowania mosiądzu zamiast droższych stopów, wybierania standardowych grubości powłok zamiast tych o ponad określonych specyfikacjach oraz ograniczenia kosmetycznych etapów wykańczania – a wszystko to bez wpływu na wydajność funkcjonalną i trwałość. Nasz system ERP zapewnia pełną identyfikowalność od surowca do gotowego produktu, tak samo jak w przypadku naszej serii premium. Możesz pobrać nasze najnowsze raporty z testów, certyfikaty materiałowe i modele 3D bezpośrednio z naszej biblioteki technicznej.
