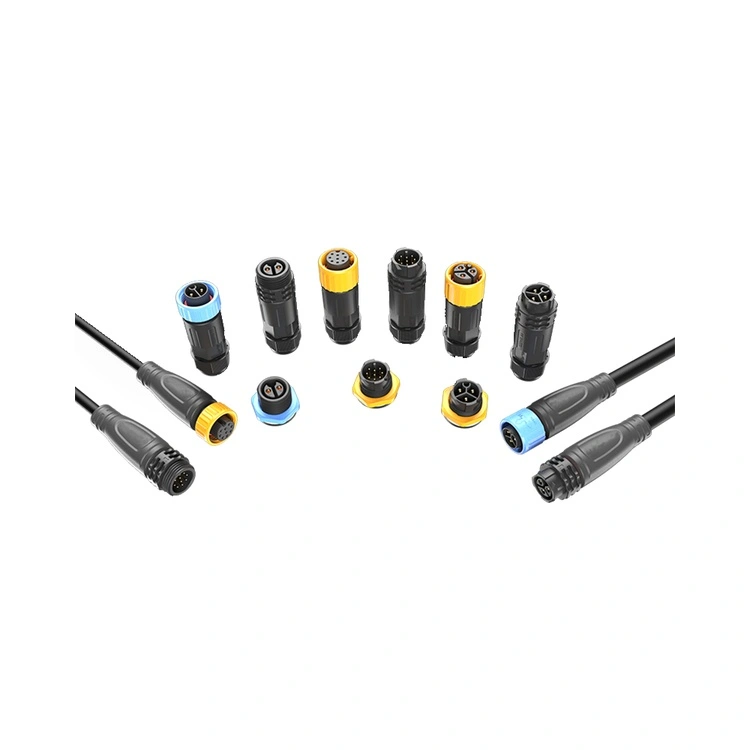

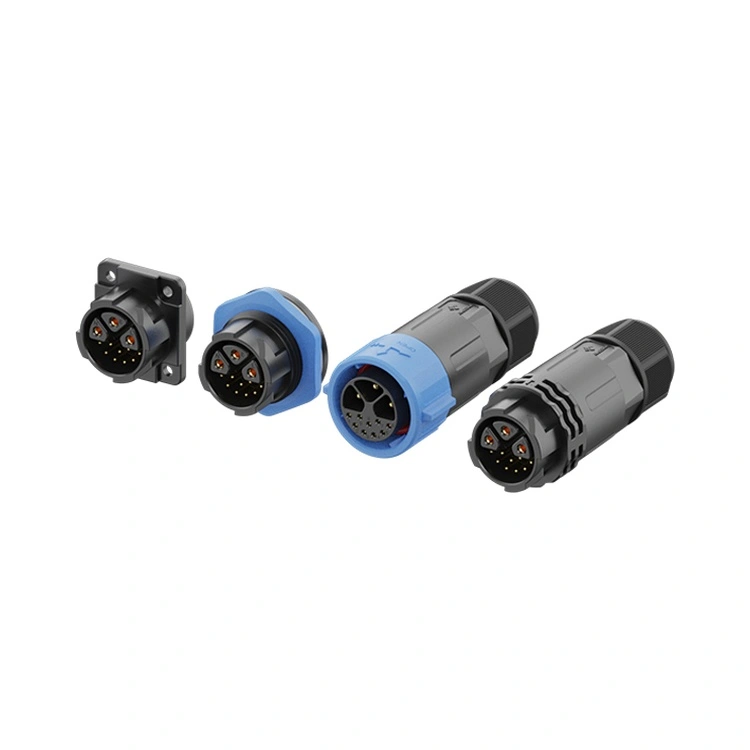

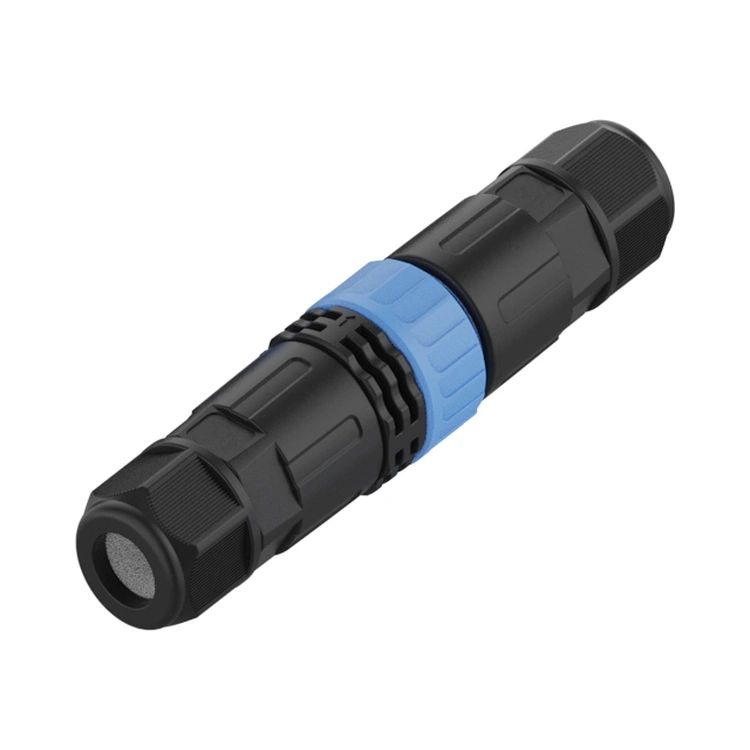

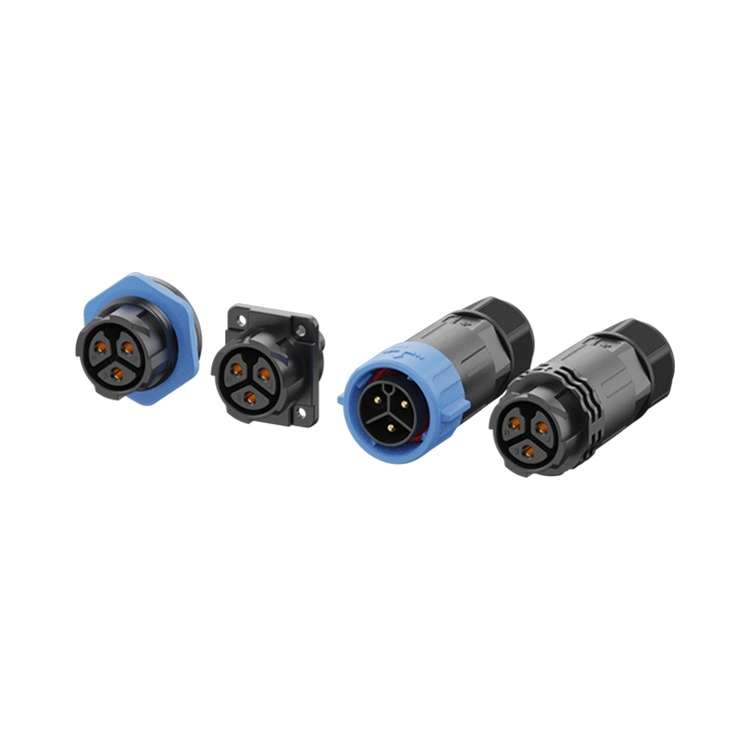

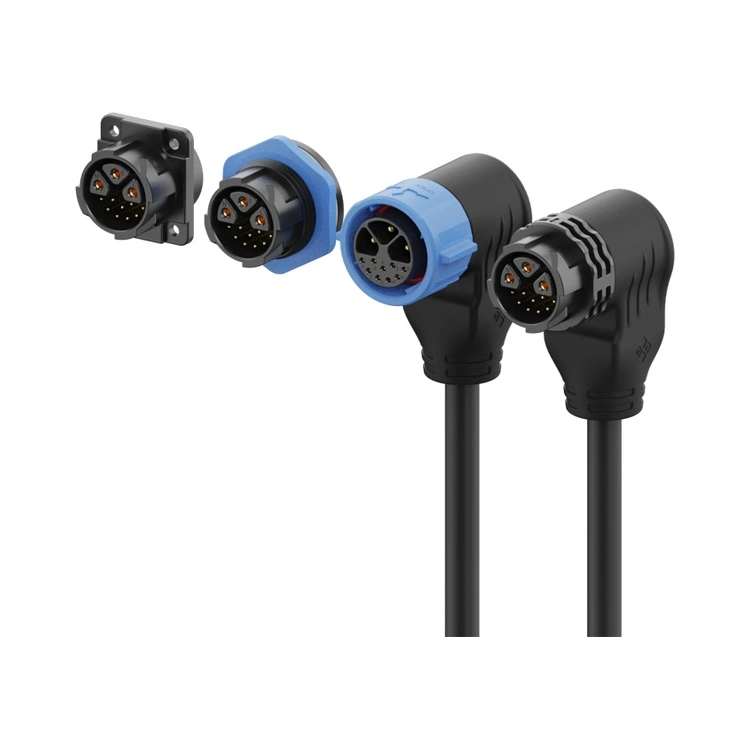

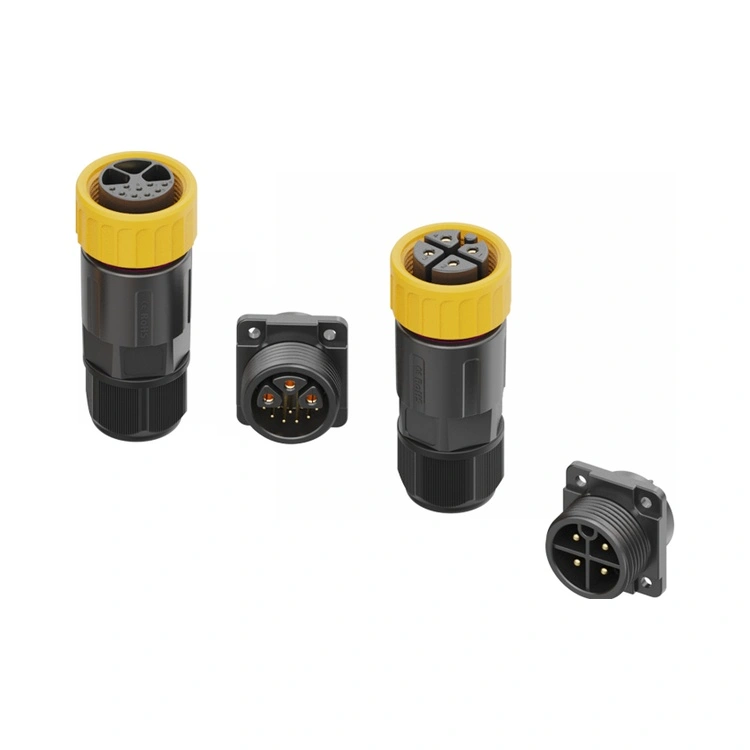

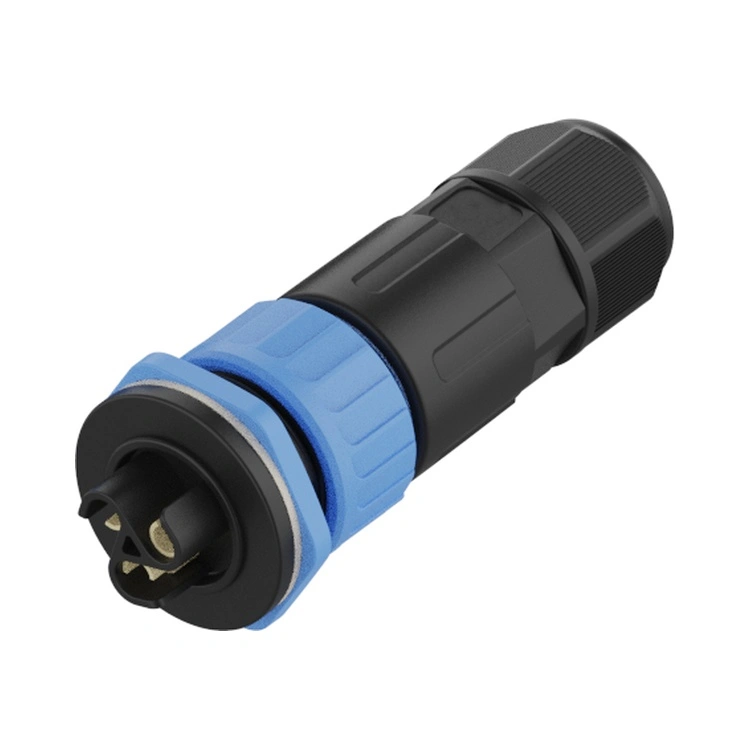

Złącze światła LED serii Reunion M25 zostało zaprojektowane specjalnie do opraw o mocy powyżej 1000 W, w których cykle termiczne (ΔT do 145°C) i wstrząsy mechaniczne zwykle pogarszają standardowe rozwiązania M20. W odróżnieniu od kopii generycznych, w tej serii każda partia produkcyjna podlega:
1) 100% testowanie napięcia i rezystancji styków
2) Test wodoodporności IP67 – głębokość 1 m, 30 minut, udokumentowany nagraniami wideo
3) Walidacja szoku termicznego – 500 cykli od -40°C do +105°C bez relaksacji uszczelnienia
Ten protokół testowy bezpośrednio dotyczy trybu awarii nr 1 w zewnętrznych systemach LED: korozji ciernej spowodowanej mikroruchami, spowodowanej kołysaniem się kabla wywołanym wiatrem. Gwintowany mechanizm blokujący (zalecany moment obrotowy 1,2–1,5 Nm) utrzymuje nacisk na styku powyżej 80 N, zapewniając stabilny kontakt nawet przy montażu na masztach stadionu o wysokości 50 m.
| Kryterium wyboru | Złącze światła LED serii Reunion M25 | Seria M20 (mniejsza pojemność) | Niemarkowe podróbki M25 |
| Maksymalny prąd ciągły | 30A (na pin zasilania) | 30 A (ale obniża się do 22 A przy 85°C) | Żąda 30 A, ale kończy się niepowodzeniem przy 25 A (brak raportu obrazu termowizyjnego) |
| Opcje pinów hybrydowych | 3+2 / 3+5 /3+9 pinów | Tylko 2+2 (niestandardowe MOQ 500+) | Brak – pociski zasilane wyłącznie energią |
| Wodoodporność IP67 | Każda partia – testowana w zanurzeniu, zachowane zdjęcia | Na podstawie próby (1 na 1000) | Nieudokumentowane |
| Zakwaterowanie w kablówce OD | 6–12 mm (radełkowanie przyjazne dla rękawic) | 4–8 mm | 5–10 mm (słabe odciążenie) |
| Czas realizacji (1000 szt.) | 15–20 dni | 4–6 tygodni | Nieprzewidywalny (często dropshipping) |
| Identyfikowalność | Kod partii ERP → certyfikaty surowców | Poziom partii | Nic |
Zalecenie: Wybierz złącze oświetlenia LED serii Reunion M25 do każdego projektu, w którym zwrot z inwestycji > 3 lata i koszty nieplanowanych przestojów przekraczają 2000 USD/godz. (np. płyty postojowe lotnisk, oświetlenie wyjścia z tunelu).
| Parametr | 2-pinowy | 3-pinowy | 4-pinowy | 5-pinowy | 6-pinowy | 3+2-pin | 3+5-pin | 3+9-pin |
| Napięcie znamionowe | 250 V | 250 V | 250 V | 250 V | 250 V | 250 V/50 V | 250 V/50 V | 250 V/50 V |
| Aktualna ocena | 30A | 30A | 20A | 20A | 15A | 20A+10A | 20A+5A | 20A+5A |
| Sekcja drutu | 0,75-4,0 mm² | 0,75-4,0 mm² | 0,5-2,5 mm² | 0,5-2,5 mm² | 0,25-1,5 mm² | 0,25-2,5 mm² | 0,25-2,5 mm² | 0,25-2,5 mm² |
5 pinów sygnałowych w konfiguracji 3+5 jest niezależnie ekranowanych w rastrze 2,54 mm, co zapewnia tłumienie przesłuchu > 40 dB przy 250 kHz – krytyczne dla dwukierunkowej komunikacji DMX512 RDM. W przypadku zastosowań DALI-2 wariant 3+2 piny (2 przewody sygnałowe) umożliwia adresowanie do 64 urządzeń na pętlę przy zachowaniu szyny zasilającej 30 A. Praktyczny przewodnik okablowania dla specyfikatorów:
3+5 pinów: Piny 1–3 = L1/L2/L3 (3-fazowe, 20 A każdy); Piny 4–5 = DALI +/-; Piny 6–7 = dane DMX+/dane-; Pin 8 = wspólny DMX (odniesienie do ekranu).
3+2 piny: Piny 1–3 = L/N/PE (jednofazowy 30 A lub 3-fazowy 20 A); Piny 4–5 = ściemnianie 0–10 V lub DALI.
Ta hybrydowa architektura ogranicza pracę w terenie, eliminując 40% połączeń listew zaciskowych
Odp.: Wysokotemperaturowy izolator termoplastyczny (UL 94 V-0) zachowuje udarność > 6 kJ/m² w temperaturze -40°C (testowany zgodnie z ISO 179). Silikonowy pierścień uszczelniający utrzymuje stopień sprężania <20% po 500 cyklach zimnego rozruchu.
W przypadku standardowych projektów sterowanych DALI zalecamy konfigurację 3+2:
3 styki zasilania (20 A każdy) dla wejścia sterownika LED.
2 piny sygnałowe (10 A każdy) dla danych DALI.
Zapewnia to wystarczającą moc dla opraw o dużej mocy i obsługuje komunikację DALI na dystansie do 300 metrów. Aby uzyskać wielokanałową kontrolę kolorów lub zintegrowany sygnał zwrotny z czujnika, wybierz warianty 3+5 lub 3+9. Wszystkie konfiguracje zachowują integralność sygnału dla protokołów DALI, DMX, 0-10 V i RS-485.
