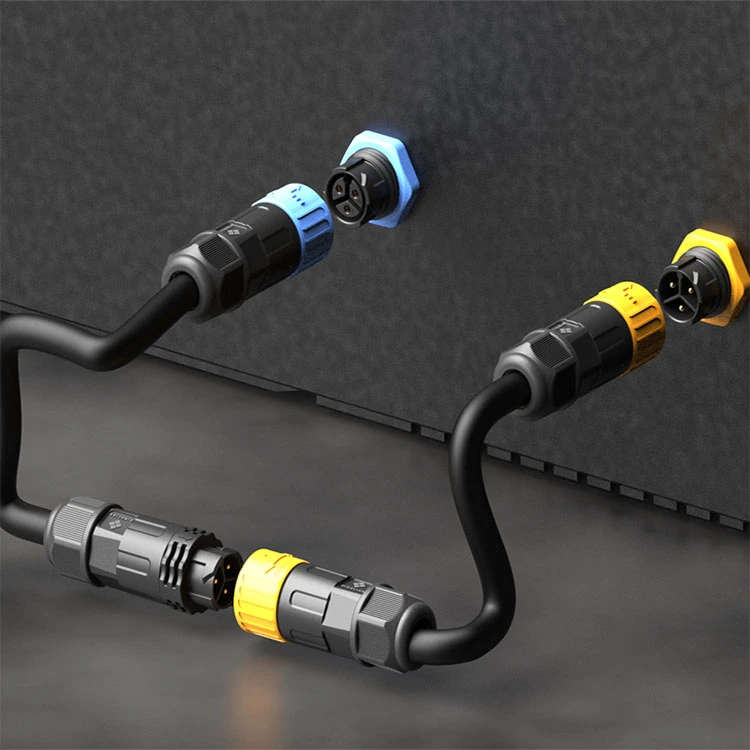

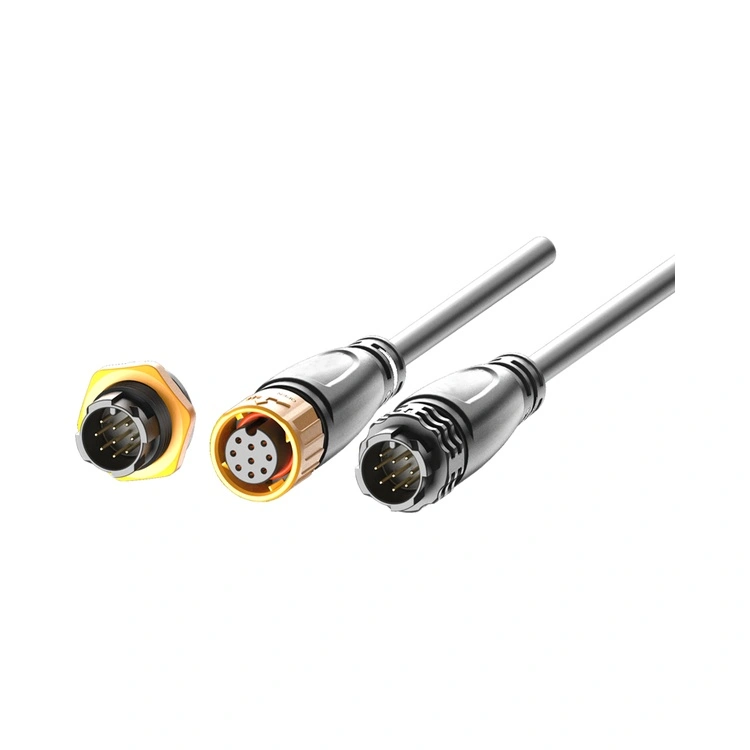

Wodoodporne złącze serii M25 to interkonekt przemysłowy firmy Reunion o największej przepustowości w rodzinie serii M, przeznaczony do zastosowań, w których istotne dostarczanie mocy musi współistnieć z ochroną środowiska. To gwintowane złącze okrągłe łączy w sobie wytrzymały interfejs 25 mm z uszczelnieniem o stopniu ochrony IP67/IP68, dzięki czemu nadaje się do sprzętu o dużej wytrzymałości, połączeń silników, systemów dystrybucji energii, infrastruktury ładowania pojazdów elektrycznych i instalacji energii odnawialnej, w których wilgoć, kurz i wibracje stanowią ciągłe wyzwanie.

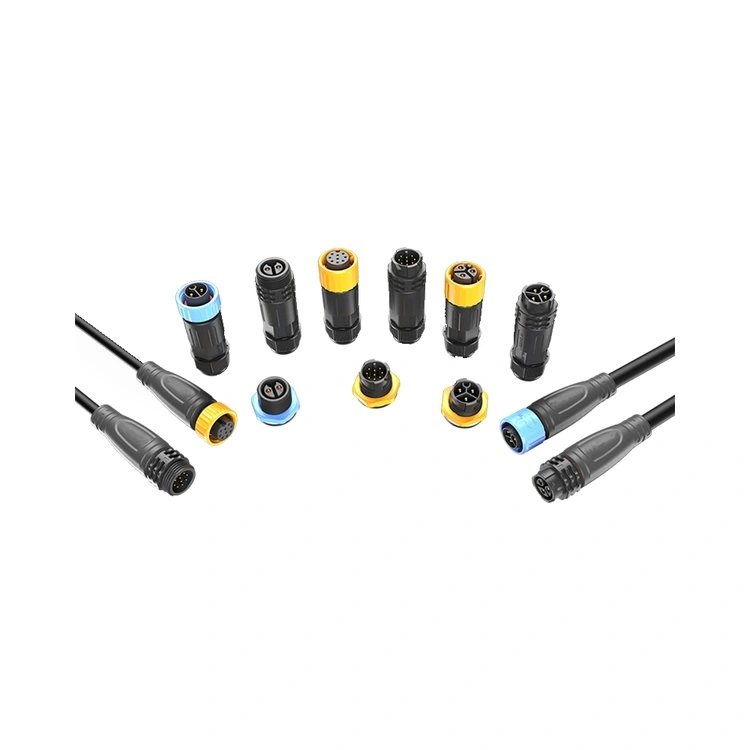

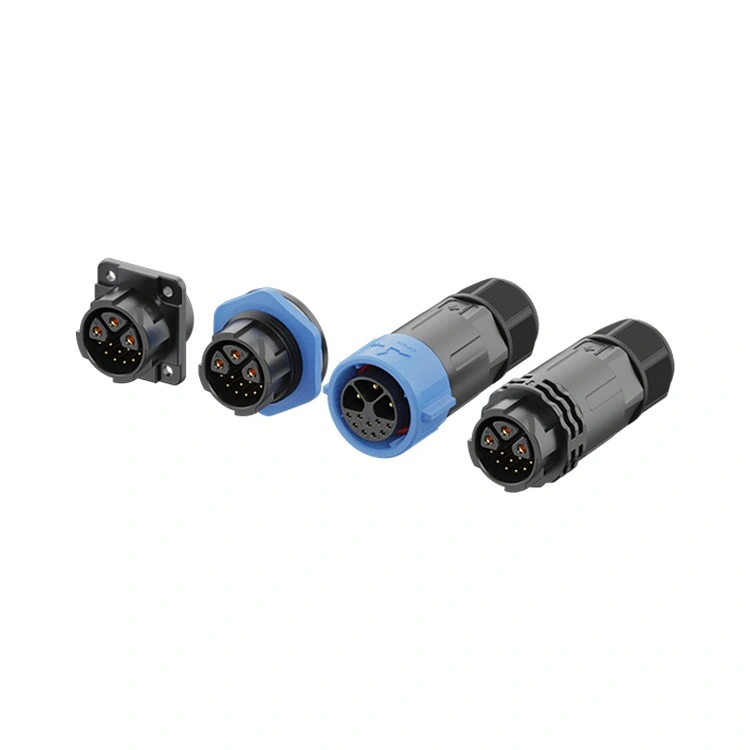

Dostępne w konfiguracjach od 2 do 12 pinów, w tym hybrydowe warianty sygnału mocy 5, 3+9 pinów, które łączą wysokoprądowe styki mocy ze stykami sygnałowymi niskiego napięcia w jednej obudowie, seria M25 obsługuje szeroki zakres zastosowań o dużej mocy.
Styki są wykonane z mosiądzu z selektywnym złoceniem, utrzymując niską i stabilną rezystancję styku przez setki cykli łączeniowych. Maksymalny prąd, który może być obsługiwany, to 30A na styk.

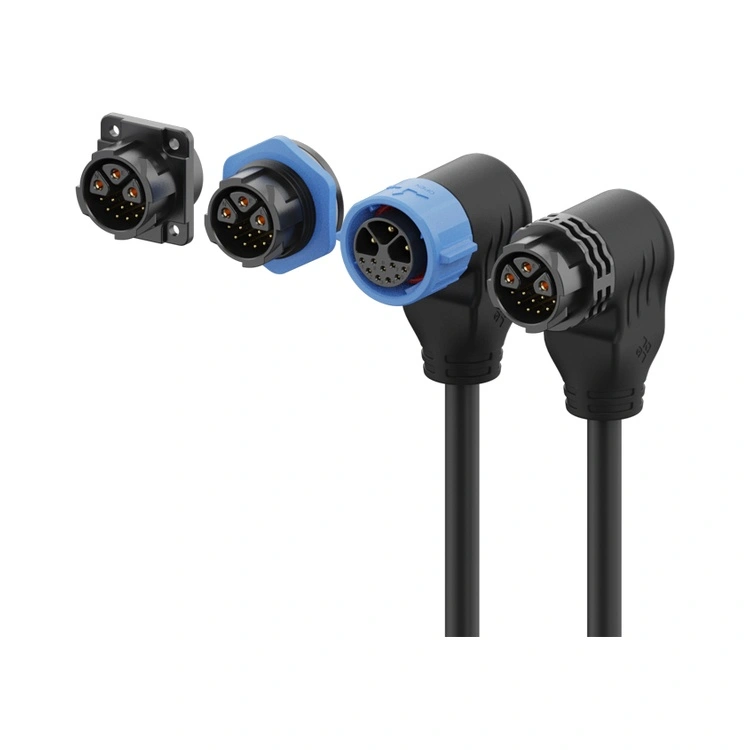

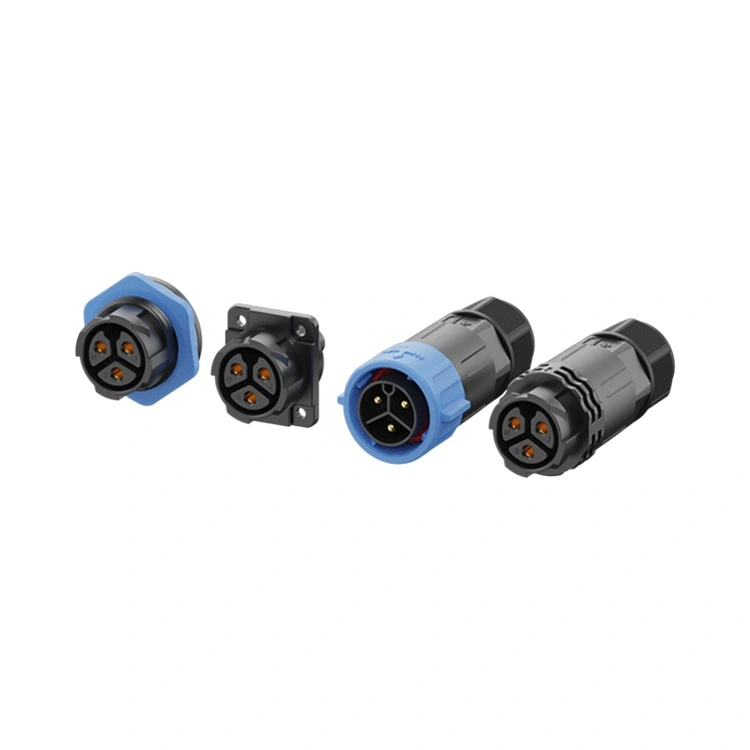

Firma Reunion produkuje serię M25 w ramach pionowo zintegrowanego procesu — od precyzyjnej obróbki, poprzez zautomatyzowany montaż i 100% testowanie elektryczne. Dostępne w wersjach do montażu panelowego i kablowego z lutowaniem.
| Funkcja | Korzyść |
| Aktualne wartości znamionowe do 30A | Obsługuje największe obciążenia mocy w serii M — odpowiednie do ciężkich silników, ładowarek pojazdów elektrycznych i przemysłowych systemów dystrybucji energii. |
| Wodoodporność IP67 | Odporny na kurz, tymczasowe i długotrwałe zanurzenie — niezawodny w środowiskach zewnętrznych i w środowisku wilgotnym. |
| Opcje hybrydowe 3+2, 3+5,3+9Pin | Łączy wysokoprądowe piny zasilania (do 20 A) z niskonapięciowymi pinami sygnałowymi w jednym złączu — zmniejsza liczbę kabli i przestrzeń panelu. |
| Gwintowany mechanizm blokujący | Połączenie odporne na wibracje — zapobiega poluzowaniu w wyniku ruchu ciężkich maszyn i cykli termicznych. |
| Styki z pozłacanego mosiądzu | Niska rezystancja styku (≤3 mΩ) i ochrona przed korozją — utrzymuje wydajność w wilgotnym i zewnętrznym środowisku. |
| Wysokotemperaturowy izolator termoplastyczny | Praca w zakresie od -40°C do +105°C — obejmuje ekstremalne warunki temperaturowe w przemyśle i na zewnątrz. |
| Obudowa wykonana w całości z tworzywa sztucznego | Wysokotemperaturowe materiały termoplastyczne – odpowiednie do trudnych warunków |
| Wiele opcji zakończenia | Lutowane, lutowane zanurzeniowo – dostosowuje się do różnych metod montażu. |
| Parametr | 2-pinowy | 3-pinowy | 4-pinowy | 5-pinowy | 6-pinowy | 3+2-pin | 3+5-pin | 3+9-pin |
| Napięcie znamionowe | 250 V | 250 V | 250 V | 250 V | 250 V | 250 V/50 V | 250 V/50 V | 250 V/50 V |
| Aktualna ocena | 30A | 30A | 20A | 20A | 15A | 20A+10A | 20A+5A | 20A+5A |
| Sekcja drutu | 0,75-4,0 mm² | 0,75-4,0 mm² | 0,5-2,5 mm² | 0,5-2,5 mm² | 0,25-1,5 mm² | 0,25-2,5 mm² | 0,25-2,5 mm² | 0,25-2,5 mm² |
Temperatura pracy:-40°C ~ +105°C
Stopień ochrony:IP65 / IP67 / IP68 (stan połączony)
Materiał obudowy:Wysokotemperaturowy termoplast
Materiał kontaktowy:Mosiądz pozłacany
Rezystancja kontaktu:≤3mΩ
Cykle krycia:≥500
Ocena palności:UL 94 V-0
Wszystkie materiały zgodne z RoHS
| Aspekt | Seria Reunion M25 | Najlepsze europejskie marki M25 | Tani, niemarkowy M25 |
| Cena | Ceny przyjazne dla wolumenów | 3-4× wyższe | Taniej z góry |
| Aktualna ocena | Do 30A | Typowo do 25A | Zmienne, często zawyżone |
| Opcje hybrydowe | 3+2, 3+5,3+9 – standard | Ograniczony | Nieoferowane |
| Weryfikacja IP67 | Seria testowana zanurzeniowo | Testowane partiami | Nie zweryfikowano |
| 100% testów elektrycznych | Każda jednostka | Na podstawie próbek | Losowe lub żadne |
| Pozłacane | standard | ≥0,2-0,4µm | Cienki albo żaden |
| Identyfikowalność | Możliwość śledzenia ERP od żywicy do gotowego złącza | Tak | Nic |
| Czas realizacji | 12-15 dni | 4-8 tygodni | Nieobliczalny |
| Dostosowywanie MOQ | Niski (100 sztuk) | Wysoka (500+) | Nieoferowane |
| Wsparcie techniczne | 24-godzinna reakcja 10-osobowego zespołu inżynierów | Dobre, ale wolniejsze | Ograniczony |
| Certyfikaty ISO | 9001, 14001, 13485 | Zwykle 9001 | Zazwyczaj żaden |
Zaleta Reunion: Otrzymujesz udokumentowane uszczelnienie IP67, hybrydowe konfiguracje sygnału zasilania i wartości znamionowe prądu do 30 A – a wszystko to w opłacalnej cenie, bez dodatkowych kosztów europejskich marek.
| Orzecznictwo | Zakres |
| ISO 9001:2015 | Zarządzanie jakością – projektowanie, produkcja i obsługa posprzedażna. |
| ISO 14001:2015 | Zarządzanie środowiskiem – zweryfikowana redukcja odpadów i zrównoważone praktyki. |
| ISO 13485:2016 | Zarządzanie jakością wyrobów medycznych – dotyczy M25 stosowanego w sprzęcie diagnostycznym lub monitorującym. |
| Uznany przez UL | Certyfikat bezpieczeństwa na poziomie komponentów dla rynków Ameryki Północnej. |
| RoHS | Ograniczenie substancji niebezpiecznych – zgodność z dyrektywą UE. |
| Namysł | M20 | M25 |
| Maksymalny prąd | 20A | 30A |
| Wytrzymałość mechaniczna | Standard | Bardziej wytrzymały — większa skorupa, grubsze ściany |
| Pojemność kabla | Do 2,0 mm² | Do 4,0 mm² |
| Przestrzeń panelu | Bardziej kompaktowy | Wymaga większego wycięcia |
| Opcje hybrydowe | NIE | 3+2, 3+5,3+9 |
Wybierz M25, gdy:
Do ciężkich zastosowań potrzebujesz maksymalnej wytrzymałości mechanicznej.
Twoje zastosowanie wymaga większych kabli lub większych naprężeń mechanicznych.
Potrzebujesz największej skorupy, aby ułatwić obsługę rękami w rękawiczkach.
Przestrzeń w panelu pozwala na większe wycięcie 25 mm.
Wybierz M20, kiedy Przestrzeń panelu jest ograniczona lub aplikacja nie wymaga dodatkowej wytrzymałości mechanicznej.
Tak — seria M25 doskonale nadaje się do infrastruktury ładowania pojazdów elektrycznych, w szczególności do:
Stacje ładowania prądu przemiennego.
Ładowarki pokładowe (umiarkowane prądy stałe).
Interfejsy systemu zarządzania baterią (zasilanie + sygnał).
Prąd znamionowy 30 A, szczelność IP67 i hybrydowe konfiguracje sygnału mocy sprawiają, że M25 jest praktycznym wyborem do wielu zastosowań związanych z ładowaniem pojazdów elektrycznych. Do szybkiego ładowania prądem stałym (100 A+) zalecamy większe złącza przemysłowe zaprojektowane specjalnie do zastosowań wymagających prądu stałego o dużym natężeniu.
Aby osiągnąć i utrzymać szczelność IP67, firma Reunion zaleca:
Moment dokręcania – Dokręcić ręcznie nakrętkę łączącą, aż O-ring zetknie się z powierzchnią panelu, a następnie zastosować dodatkowy moment obrotowy 1,2-1,5 Nm za pomocą klucza dynamometrycznego. Nie przekraczać 1,8 Nm.
Kontrola pierścieni uszczelniających – Wymienić o-ring, jeśli widoczne są odkształcenia, pęknięcia lub stwardnienia.
Harmonogram wymiany – W przypadku wymagających zastosowań (codzienne mycie, ekspozycja na zewnątrz) należy co roku wymieniać O-ringi. W standardowych środowiskach przemysłowych co 2-3 lata.
Promień zgięcia kabla– Zachować minimalną średnicę kabla 5× na wejściu złącza.
Orientacja kabla– W przypadku zastosowań zewnętrznych/z myciem wyjście kabla należy skierować w dół, aby zapobiec gromadzeniu się cieczy w pobliżu złącza uszczelnienia.
