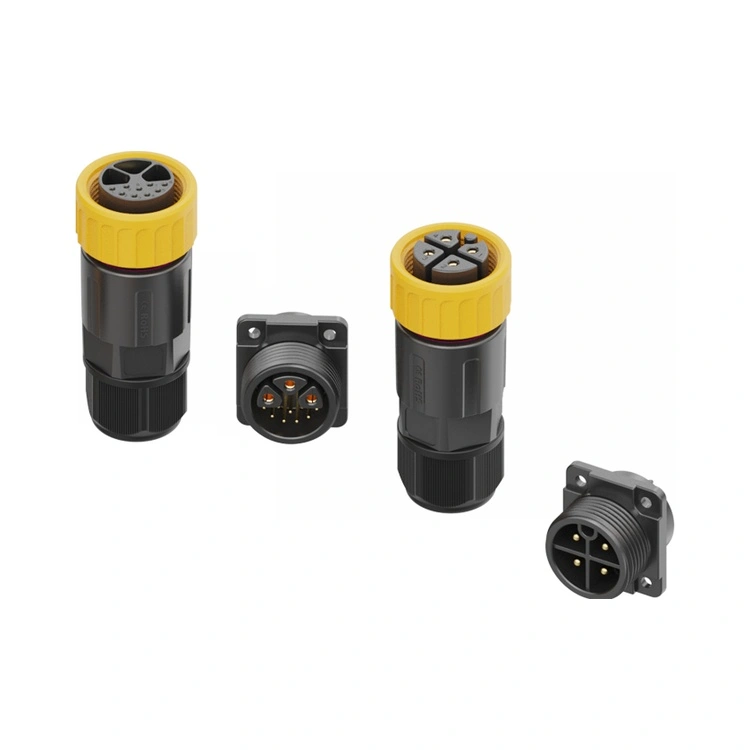

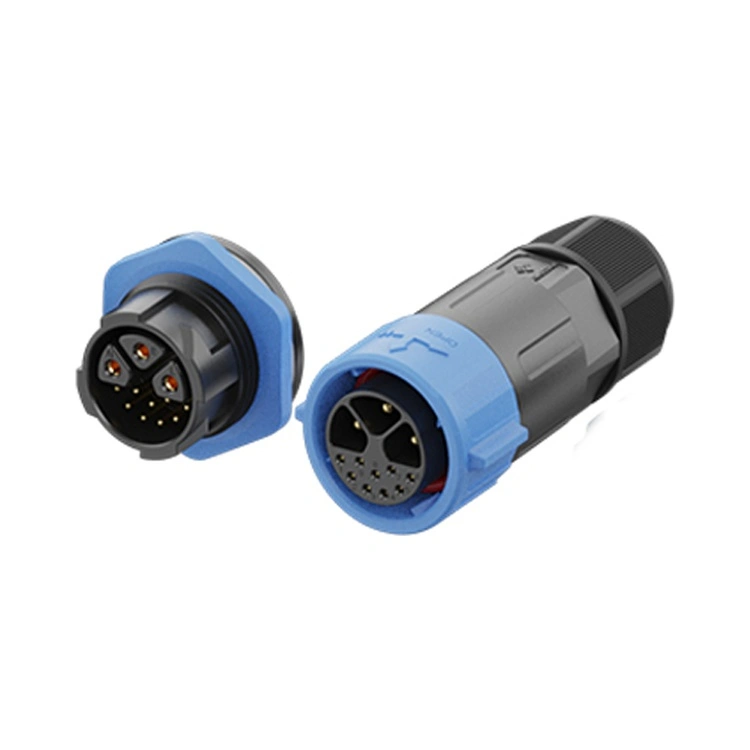

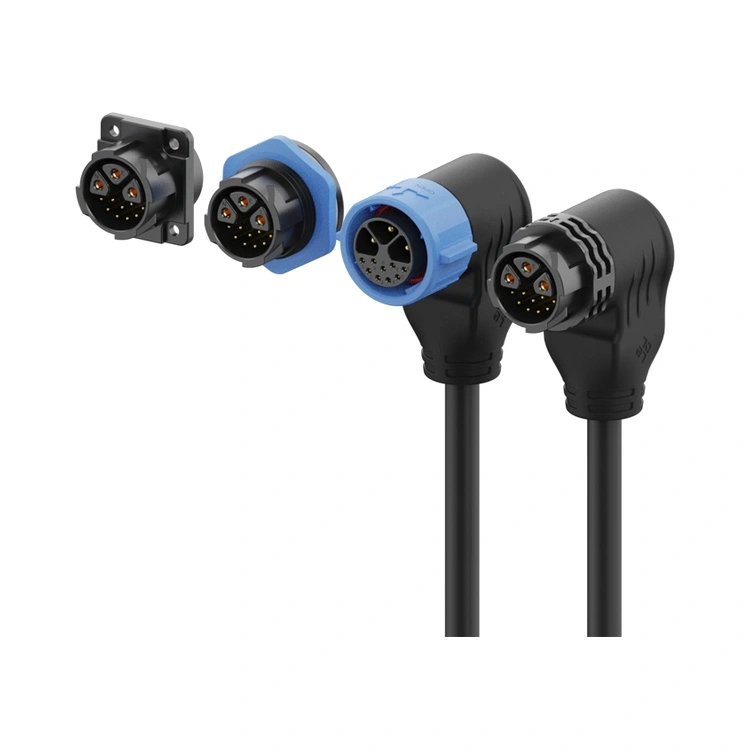

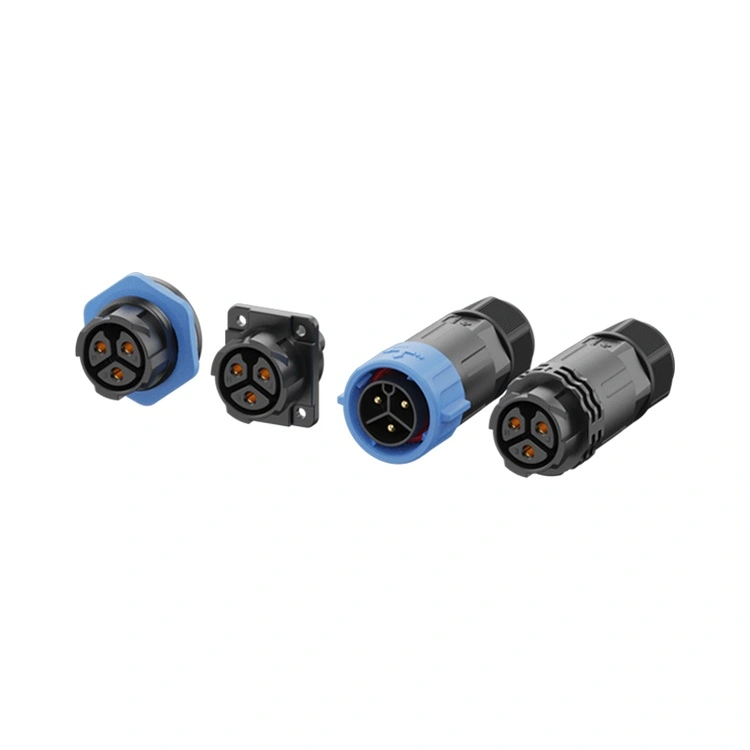

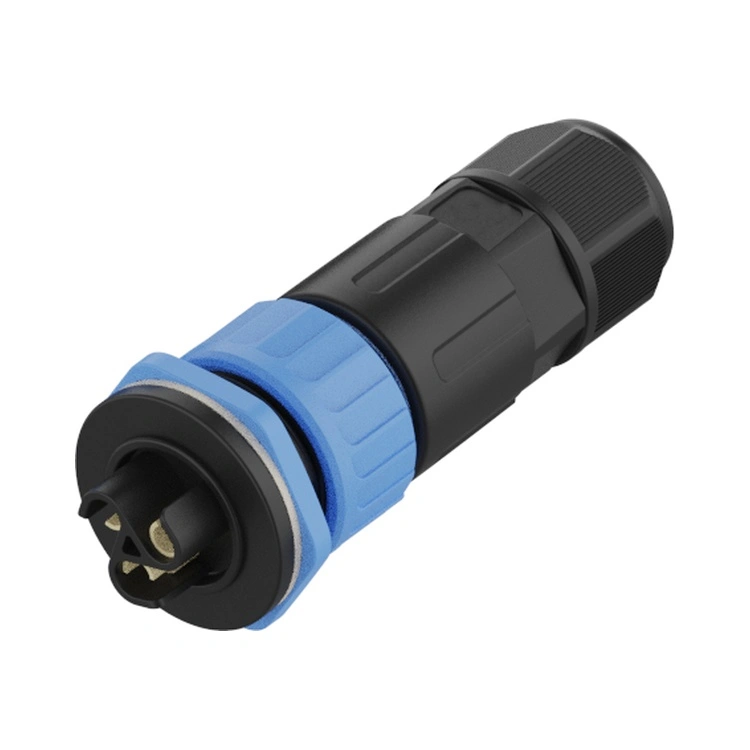

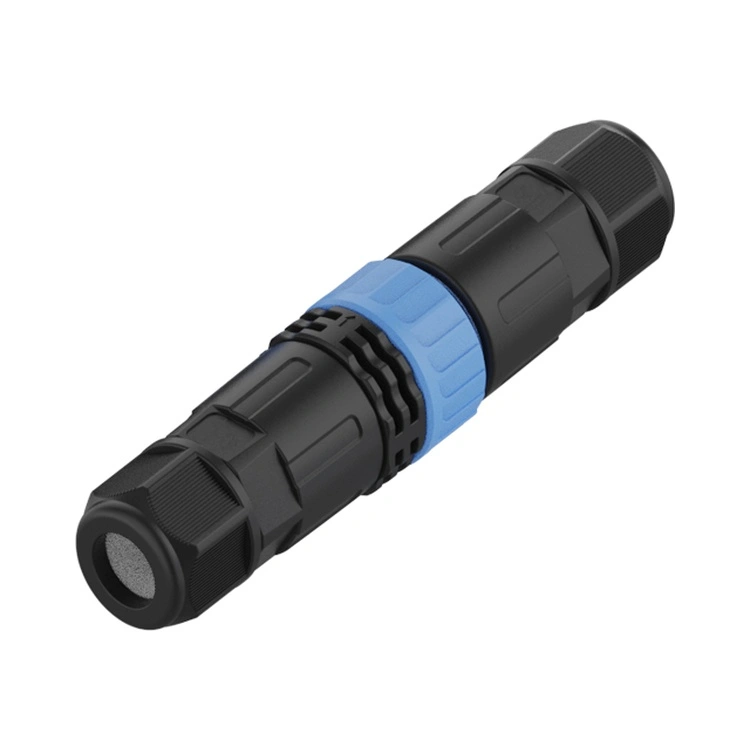

Wodoodporne złącze plastikowe serii M25 to flagowy, wysokoprądowy, odporny na korozję interkonekt firmy Reunion, przeznaczony do zastosowań, w których znaczne dostarczanie mocy (do 30 A) musi współistnieć z agresywnymi warunkami środowiskowymi. To gwintowane złącze okrągłe łączy w sobie wytrzymały interfejs 25 mm z wodoodpornością IP67/IP68 i wytrzymałą termoplastyczną obudową PA66, która jest z natury odporna na korozję — nie rdzewieje, nie utlenia się ani nie degraduje powłoki.
Dostępne w konfiguracjach od 2 do 12 pinów, w tym w hybrydowych wariantach sygnału zasilania
seria M25 obsługuje zarówno zasilanie wysokoprądowe (do 20 A), jak i sygnały sterujące niskonapięciowe w ramach jednego złącza.
Gwintowany mechanizm blokujący zapewnia stałą niezawodność połączenia przez setki cykli, podczas gdy styki są wykonane z mosiądzu z selektywnym złoceniem w celu utrzymania niskiej rezystancji styku. Firma Reunion produkuje serię tworzyw sztucznych M25 w ramach pionowo zintegrowanego procesu — od precyzyjnego formowania wtryskowego po zautomatyzowany montaż i 100% testowanie elektryczne.
| Funkcja | Korzyść |
| Odporna na korozję obudowa PA66 | Nie rdzewieje, nie utlenia się — przeznaczony do zastosowań w mgle solnej, środowisku morskim i narażonym na działanie środków chemicznych. |
| Redukcja masy do 60%. | Znacznie lżejsze niż ich odpowiedniki z mosiądzu — zmniejsza obciążenie konstrukcyjne sprzętu i wsporników montażowych. |
| Aktualne wartości znamionowe do 30A | Obsługuje największe obciążenia mocy w serii M — odpowiednie do ciężkich silników, ładowarek pojazdów elektrycznych i dystrybucji mocy. |
| Wodoodporność IP67/IP68 | Wytrzymuje ciągłe zanurzenie – niezawodnie w instalacjach morskich, przybrzeżnych i narażonych na powodzie. |
| Konfiguracje hybrydowe 3+2, 3+5, 3+9 | Łączy w sobie 3 wysokoprądowe piny zasilania (do 20 A) z 2, 5 lub 9 pinami sygnałowymi — zmniejsza liczbę kabli i przestrzeń panelu. |
| Styki z pozłacanego mosiądzu | Niska rezystancja styku (≤3 mΩ) i ochrona przed korozją — utrzymuje wydajność w wilgotnym środowisku. |
| Blokowanie gwintowane | Połączenie odporne na wibracje — zapobiega poluzowaniu w wyniku ruchu ciężkich maszyn i cykli termicznych. |
| -40°C do +105°C Praca | Szeroki zakres temperatur obejmuje ekstremalne warunki przemysłowe, morskie i zewnętrzne. |
| Parametr | 2-pinowy | 3-pinowy | 4-pinowy | 5-pinowy | 6-pinowy | 3+2-pin | 3+5-pin | 3+9-pin |
| Napięcie znamionowe | 250 V | 250 V | 250 V | 250 V | 250 V | 250 V/50 V | 250 V/50 V | 250 V/50 V |
| Aktualna ocena | 30A | 30A | 20A | 20A | 15A | 20A+10A | 20A+5A | 20A+5A |
| Sekcja drutu | 0,75-4,0 mm² | 0,75-4,0 mm² | 0,5-2,5 mm² | 0,5-2,5 mm² | 0,25-1,5 mm² | 0,25-2,5 mm² | 0,25-2,5 mm² | 0,25-2,5 mm² |
Temperatura pracy:-40°C ~ +105°C
Stopień ochrony:IP65 / IP67 / IP68 (stan połączony)
Materiał obudowy:PA66
Materiał kontaktowy:Mosiądz pozłacany
Rezystancja kontaktu:≤3mΩ
Cykle krycia:≥500
Waga:Około 60% lżejsze niż porównywalne złącza mosiężne
Ocena palności:UL 94 V-0
Wszystkie materiały zgodne z RoHS
| Aspekt | Seria plastikowa Reunion M25 | Metalowe złącza M25 | Marki złączy plastikowych premium |
| Odporność na korozję | Znakomity – PA66 | Zależne od poszycia – ryzyko rdzy w mgle solnej | Zmienny |
| Waga | Do 60% lżejszy | Ciężki – obciąża wierzchowce | Podobny do Reunion |
| Cena | Ceny przyjazne dla wolumenów | 3-4× wyższe | 2-3× wyższe |
| Aktualna ocena | Do 30A | Do 30A | Zazwyczaj niższy |
| Opcje hybrydowe | 3+2, 3+5,3+9pin | Ograniczony | Ograniczony |
| 100% testów elektrycznych | Każda jednostka | Na podstawie próbek | Na podstawie próbek |
| Identyfikowalność | Możliwość śledzenia ERP | Tak | Tak |
| Czas realizacji | 15-17 dni | 4-8 tygodni | 4-6 tygodni |
| Dostosowywanie MOQ | Niski (100 sztuk) | Wysoka (500+) | Wysoka (500+) |
| Certyfikaty ISO | 9001, 14001, 13485 | Zwykle 9001 | Zwykle 9001 |
| Orzecznictwo | Zakres |
| ISO 9001:2015 | Zarządzanie jakością – projektowanie, produkcja i obsługa posprzedażna. |
| ISO 14001:2015 | Zarządzanie środowiskiem – zweryfikowana redukcja odpadów i zrównoważone praktyki. |
| ISO 13485:2016 | Zarządzanie jakością wyrobów medycznych – dotyczy M25 stosowanego w sprzęcie diagnostycznym lub monitorującym. |
| Uznany przez UL | Certyfikat bezpieczeństwa na poziomie komponentów dla rynków Ameryki Północnej. |
| RoHS | Ograniczenie substancji niebezpiecznych – zgodność z dyrektywą UE. |
Linia produkcyjna złączy plastikowych M25 firmy Reunion działa pod ścisłą kontrolą procesu. Wodoodporność IP67 jest weryfikowana w każdej partii produkcyjnej poprzez rzeczywiste testy zanurzenia (1 m, 30 minut). Dla każdej partii przechowywane są zapisy z testów, certyfikaty materiałowe i raporty z inspekcji.
Prąd znamionowy plastikowego złącza M25 zależy od układu styków i grubości drutu, a nie od materiału obudowy. Obudowa PA66 jest wykonana z wysokotemperaturowego tworzywa termoplastycznego o temperaturze odkształcenia pod wpływem ciepła przekraczającej 200°C — znacznie powyżej zakresu roboczego złącza od -40°C do +105°C. Same styki są wykonane z mosiądzu pozłacanego, a prąd znamionowy (do 30 A) jest sprawdzany w drodze testów wzrostu temperatury zgodnie z normą IEC 60512. W naszych testach wzrost temperatury plastikowego złącza M25 przy prądzie znamionowym mieści się w tych samych granicach, co w przypadku równoważnych złączy metalowych. Niższa przewodność cieplna obudowy jest kompensowana przez zoptymalizowaną geometrię izolatora i konstrukcję styków, która skutecznie odprowadza ciepło przez żyły kabla i interfejs panelu.
Tak — plastikowe złącze M25 doskonale nadaje się do zastosowań związanych z ładowaniem pojazdów elektrycznych, w szczególności:
Stacje ładowania prądu przemiennego instalowane w lokalizacjach przybrzeżnych lub o dużej wilgotności.
Ładowarki pokładowe wymagające połączeń wzajemnych odpornych na korozję.
Interfejsy zarządzania baterią łączące moc i sygnał.
Właściwości antykorozyjne obudowy PA66 są szczególnie cenne w przypadku ładowarek pojazdów elektrycznych instalowanych na obszarach przybrzeżnych (mgła solna), środowiskach miejskich (sól drogowa zimą) lub w strefach przemysłowych (narażenie chemiczne). Uszczelnienie IP68 chroni przed deszczem i zmyciem. Do szybkiego ładowania prądem stałym (100A+) zalecamy większe złącza przemysłowe zaprojektowane specjalnie do zastosowań prądu stałego o dużym natężeniu.
