Podsumowanie artykułu:TheMetalowe złącze push-pull serii Słączy w sobie kompaktową konstrukcję, bezpieczne blokowanie push-pull, pełne ekranowanie EMC i elastyczne konfiguracje styków dla sprzętu, w którym liczy się niezawodność połączenia i ograniczona przestrzeń instalacyjna. Opracowany przezZjazdseria przeznaczona jest do sprzętu medycznego, przyrządów testowych i pomiarowych, technologii noszenia i przenośnych systemów elektronicznych. Dzięki rozmiarom skorupy 0–2, wielu opcjom styków, ponad 5000 cyklom łączenia i zakresowi temperatur do -45°C, zapewnia praktyczną równowagę pomiędzy miniaturyzacją, trwałością i wydajnością elektryczną.
Spis treści
- Co to jest metalowe złącze push-pull serii S?
- Jakie są główne zalety serii S?
- Jakie są kluczowe specyfikacje techniczne?
- Gdzie stosuje się metalowe złącze push-pull serii S?
- Jak inżynierowie powinni wybrać odpowiednie złącze?
- Jak można dostosować serię S?
- W jaki sposób firma Reunion kontroluje jakość produktów?
- Często zadawane pytania

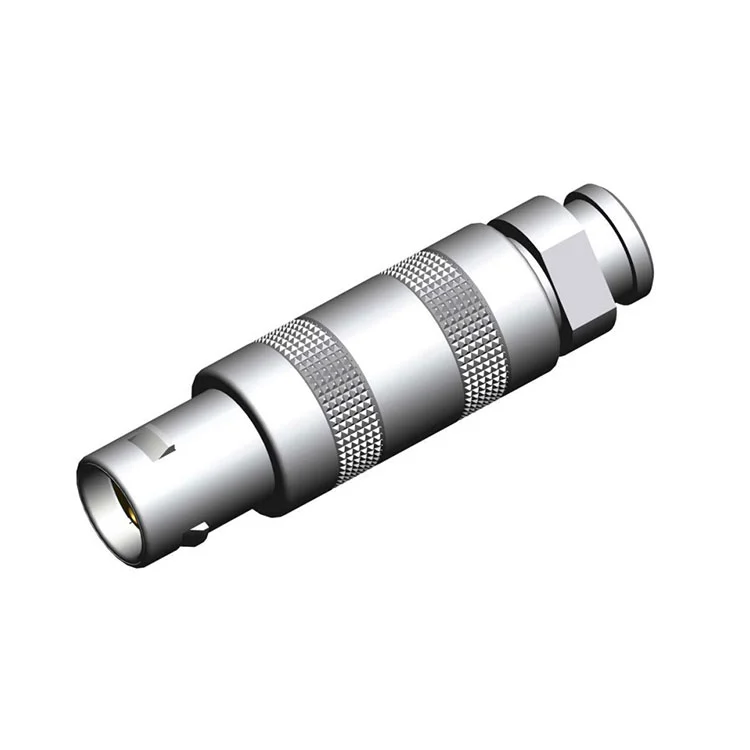

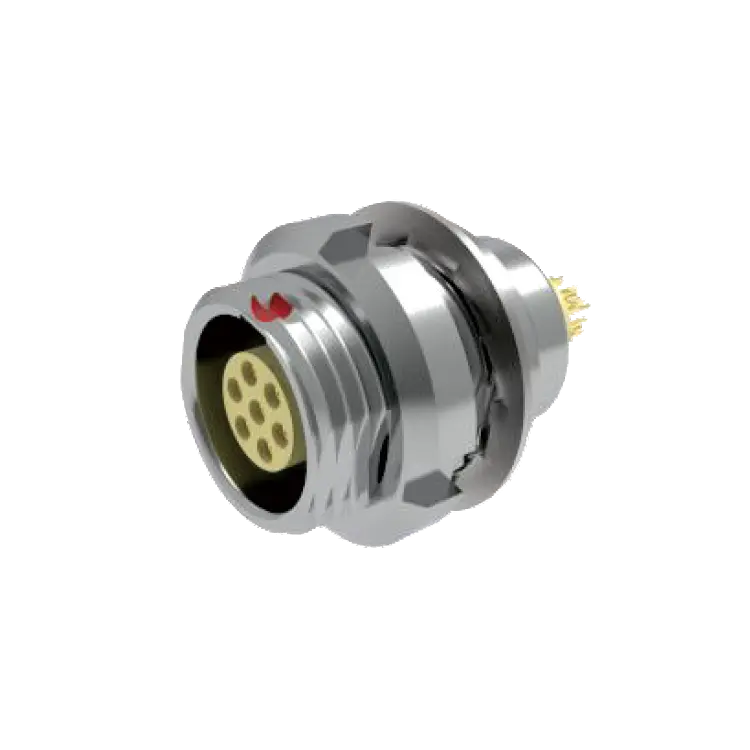

Co to jest metalowe złącze push-pull serii S?
TheMetalowe złącze push-pull serii Sto kompaktowe złącze okrągłe opracowane do zastosowań wymagających niezawodnych połączeń elektrycznych w ograniczonych przestrzeniach instalacyjnych. W przeciwieństwie do konwencjonalnych złączy gwintowanych, jego samozatrzaskowy mechanizm push-pull umożliwia szybkie łączenie i rozłączanie, zapewniając jednocześnie dotykową i słyszalną informację zwrotną, gdy połączenie jest prawidłowo połączone.
Zjazd pozycjonuje serię S jako sprzęt przenośny i zajmujący niewiele miejsca, gdzie rozmiar złącza, niezawodność mechaniczna, ekranowanie i łatwość obsługi mają wpływ na konstrukcję systemu. Metalowa konstrukcja zapewnia wytrzymałość mechaniczną i ekranowanie elektromagnetyczne w zakresie 360 stopni, a smukły profil pomaga zminimalizować wystawanie z panelu sprzętu.
Seria jest dostępna w wielu rozmiarach skorup i konfiguracjach styków. W zależności od konfiguracji inżynierowie mogą wybrać zakończenie lutowane lub PCB, aby dopasować je do różnych wymagań montażowych. Ta elastyczność sprawia, że złącze nadaje się zarówno do kompaktowych prototypów, jak i do profesjonalnego sprzętu produkowanego masowo.
Jakie są główne zalety serii S?
Wybór złącza rzadko opiera się na jednej specyfikacji. W przypadku przenośnej elektroniki i sprzętu profesjonalnego projektanci zazwyczaj muszą zrównoważyć przestrzeń instalacyjną, bezpieczeństwo połączenia, integralność sygnału, trwałość i wymagania produkcyjne. Seria S uwzględnia te czynniki poprzez kilka cech konstrukcyjnych.
Kompaktowa i lekka konstrukcja
Niskoprofilowa konstrukcja zmniejsza ilość obudowy złącza wystającej poza powierzchnię montażową. Jest to szczególnie cenne w przypadku instrumentów ręcznych i kompaktowych obudów, gdzie liczy się każdy milimetr przestrzeni na panelu.
Szybkie blokowanie typu push-pull
Mechanizm samozatrzaskowy umożliwia szybką obsługę jedną ręką. Słyszalne kliknięcie i wyraźna informacja zwrotna pomagają operatorom rozpoznać pomyślne połączenie, co jest szczególnie przydatne, gdy złącza muszą być instalowane w ciasnych lub wizualnie ograniczonych miejscach.
360-stopniowe ekranowanie EMC
Całkowicie metalowa obudowa zapewnia ciągłe ekranowanie elektromagnetyczne wokół interfejsu połączeniowego. Opublikowane specyfikacje wskazują na tłumienie powyżej 60 dB przy 100 MHz, co czyni tę serię odpowiednią dla sprzętu, w którym zakłócenia elektromagnetyczne mogą wpływać na wrażliwe sygnały.
Wysoka trwałość krycia
Seria S jest przeznaczona do wielokrotnego łączenia i rozłączania, a jej trwałość znamionowa wynosi ponad 5000 cykli łączenia. Jest to ważne w przypadku sprzętu testowego, instrumentów medycznych i systemów przenośnych, które są często serwisowane lub rekonfigurowane.
- Montaż panelu niskoprofilowego
- Samozatrzaskowe działanie typu push-pull
- Obudowa metalowa do ekranowania elektromagnetycznego
- Wiele rozmiarów skorup i konfiguracji styków
- Ponad 5000 cykli łączenia
- Opcje temperatury pracy od -45°C do +125°C
Jakie są kluczowe specyfikacje techniczne?
Przed zamontowaniem złącza okrągłego w nowym produkcie niezbędne jest zrozumienie specyfikacji elektrycznych i mechanicznych. Poniższe specyfikacje podsumowują opublikowaną konfigurację serii S.
| Parametr | Specyfikacja serii S |
|---|---|
| Materiał powłoki | Mosiądz, standardowy |
| Rozmiary skorupy | 0, 1 i 2 |
| Opcje kontaktu | 2 do 6 pinów w konfiguracji, o której mowa; mogą być dostępne opcje o większej gęstości |
| Aktualna ocena | 5A do 15A na styk, w zależności od miernika stykowego |
| Napięcie znamionowe | 200 V do 500 V AC/DC |
| Cykle godowe | Ponad 5000 operacji |
| Zakres temperatur | -45°C do +125°C |
| Ekranowanie EMI | Metalowe ekranowanie 360°; Tłumienie >60 dB przy 100 MHz |
| Ochrona przed wnikaniem | Norma IP50 |
| Odporność na mgłę solną | Ponad 72 godziny |
| Opór kontaktowy | Początkowe ≤5 mΩ |
| Rezystancja izolacji | ≥5000 MΩ przy 500 VDC |
Rzeczywiste wartości znamionowe należy zawsze weryfikować pod kątem konkretnej konfiguracji złącza, rozmiaru styku, metody zakończenia i zamierzonych warunków pracy przed końcową kwalifikacją produktu.
Gdzie stosuje się metalowe złącze push-pull serii S?
Połączenie kompaktowych wymiarów, szybkiego blokowania, ekranowania i wytrzymałości mechanicznej sprawia, że seria S nadaje się do sprzętu wymagającego częstego podłączania przy zachowaniu niewielkich rozmiarów.
Sprzęt medyczny i diagnostyczny
Przenośne systemy ultradźwiękowe, monitory pacjenta, pulsoksymetry, sprzęt elektrochirurgiczny i instrumenty diagnostyczne mogą korzystać z kompaktowych złączy, które pozostają bezpieczne podczas przenoszenia sprzętu i serwisowania. Niezawodność złącza jest szczególnie ważna, gdy sygnały elektryczne muszą pozostać stabilne podczas wielokrotnego użycia.
Sprzęt testowy i pomiarowy
Ręczne oscyloskopy, multimetry, analizatory logiczne, sprzęt kalibracyjny i przyrządy do testów środowiskowych często wymagają kompaktowych interfejsów zewnętrznych. Mechanizm push-pull może uprościć częste zmiany połączeń, a metalowa obudowa pomaga chronić wrażliwe sygnały przed zakłóceniami elektromagnetycznymi.
Technologia noszenia i przenośna
Przemysłowe egzoszkielety, przenośne systemy monitorowania, sprzęt montowany na głowie i inna przenośna elektronika mogą podlegać ścisłym ograniczeniom przestrzennym i wagowym. Wąskie, okrągłe złącze zapewnia projektantom inną opcję, gdy konwencjonalne, większe interfejsy są nieodpowiednie.
Profesjonalny sprzęt audiowizualny
Przenośne rejestratory, kamery telewizyjne, nadajniki bezprzewodowe i powiązany sprzęt profesjonalny mogą wymagać złączy odpornych na wielokrotną obsługę. Interfejs szybkiego blokowania może poprawić użyteczność w terenie bez polegania na długim procesie łączenia gwintów.
Jak inżynierowie powinni wybrać odpowiednie złącze?
Wybór złącza należy rozpocząć od rzeczywistych wymagań elektrycznych, mechanicznych, środowiskowych i instalacyjnych sprzętu, a nie po prostu wybrać najmniejszy dostępny model.
- Określ wymagania dotyczące kontaktu:Określ liczbę potrzebnych obwodów zasilania i sygnałowych i zostaw wystarczającą ilość miejsca na przyszłe zmiany projektowe.
- Sprawdź parametry elektryczne:Porównaj napięcie i prąd roboczy z wartościami znamionowymi złącza, biorąc pod uwagę kontaktomierz i temperaturę.
- Oceń dostępną przestrzeń:Sprawdź rozmiar obudowy, wycięcie panelu, głębokość złącza, poprowadzenie kabla i prześwit wokół współpracującego interfejsu.
- Rozważ częstotliwość krycia:W przypadku często serwisowanego sprzętu należy nadać priorytet złączom zaprojektowanym z myślą o powtarzających się cyklach łączenia.
- Przejrzyj warunki środowiskowe:Temperatura, wibracje, wstrząsy, wilgotność, korozja i zakłócenia elektromagnetyczne mogą mieć wpływ na wybór złącza.
- Zdefiniuj metodę zakończenia:Zdecyduj, czy zakończenie lutowane, PCB lub zespołu kabla najlepiej pasuje do procesu produkcyjnego.
W przypadku projektów OEM przydatna jest również ocena złącza wraz z zespołem kabla, tylną obudową, odciążeniem, konstrukcją panelu i schematem okablowania. Takie podejście ogranicza problemy z integracją na późniejszych etapach produkcji.
Jak można dostosować serię S?
Różne platformy sprzętowe często wymagają różnych konfiguracji złączy. Firma Reunion zapewnia opcje dostosowywania, które umożliwiają dostosowanie serii S do określonych wymagań mechanicznych i montażu kabli.
| Obszar dostosowywania | Dostępne opcje |
|---|---|
| Wykończenie / kolor powłoki | Kolor srebrny, czarny lub wybrane kolory RAL |
| Poszycie kontaktowe | Do wyboru złoto, srebro lub cyna |
| Miernik kabla | 32AWG do 20AWG |
| Materiały kurtki | PVC, PUR, silikon lub PTFE |
| Znakowanie laserowe | Logo, numer części, kod kreskowy lub inny identyfikator |
| Opakowanie | Tuby antystatyczne, taśmy i szpule oraz niestandardowe etykietowanie |
Niestandardowe zestawy kabli mogą być również dostarczane z wybranymi długościami, miernikami, konfiguracjami ekranowania i formowanymi osłonami odciążającymi. Może to uprościć zaopatrzenie, umożliwiając producentowi OEM zakup złącza i gotowego do zainstalowania zespołu kabla jako jednego zintegrowanego komponentu.
W jaki sposób firma Reunion kontroluje jakość produktów?
W przypadku profesjonalnych złączy spójna produkcja jest równie ważna jak podstawowy projekt produktu. Firma Reunion twierdzi, że jej proces produkcyjny obejmuje precyzyjną obróbkę skrawaniem, obróbkę powierzchni, tłoczenie i galwanizację kontaktową, formowanie wtryskowe, montaż, testy elektryczne, testy mechaniczne i pakowanie.
Krytyczne wymiary produkcyjne są kontrolowane poprzez precyzyjną obróbkę i monitorowanie procesu. Gotowe produkty poddawane są kontroli elektrycznej i mechanicznej, obejmującej rezystancję styków, rezystancję izolacji, wytrzymałość dielektryczną, ciągłość, siłę łączenia i kontrolę wizualną.
Zgodnie z informacjami o produkcie system jakości firmy Reunion obejmuje normy ISO 9001:2015, ISO 14001:2015, ISO 13485:2016, status UL Recognized i zgodność z dyrektywą RoHS. Firma twierdzi również, że złącza serii S przed wysyłką poddawane są 100% testom elektrycznym i mechanicznym.
Dla nabywców OEM to połączenie kontroli produkcji, testowania, identyfikowalności i wsparcia w zakresie dostosowywania może być cenne, gdy wydajność złącza bezpośrednio wpływa na niezawodność gotowego produktu.
Często zadawane pytania
Co odróżnia serię S od konwencjonalnych złączy gwintowanych?
Główną różnicą jest samozatrzaskowy mechanizm push-pull. Umożliwia operatorowi szybkie łączenie i rozłączanie złącza bez obracania nakrętki łączącej, co czyni go szczególnie wygodnym w przypadku sprzętu przenośnego, łączenia na ślepo i zastosowań wymagających częstych zmian połączeń.
Ile cykli łączenia może obsłużyć seria S?
Opublikowana specyfikacja wskazuje na ponad 5000 operacji łączenia. Rzeczywisty okres użytkowania może zależeć od konfiguracji złącza, środowiska pracy, warunków połączenia i praktyk konserwacyjnych.
Czy seria S nadaje się do sprzętu medycznego?
Tak. Seria ta przeznaczona jest dla medycznych urządzeń do diagnostyki i leczenia, a firma Reunion twierdzi, że jej system jakości obejmuje normę ISO 13485:2016. Jednakże kompletny, gotowy wyrób medyczny pozostaje odpowiedzialny za własne, mające zastosowanie wymagania prawne i wymogi bezpieczeństwa.
Czy firma Reunion może dostarczyć niestandardowe zestawy kabli?
Tak. Zespoły kabli można dostosować według typu kabla, średnicy, długości, ekranu, materiału osłony i konstrukcji odciążającej. Dostępne opcje obejmują kable z PVC, PUR, silikonu i PTFE o średnicach od 32AWG do 20AWG.
Jaki zakres temperatur jest dostępny?
Opublikowany zakres standardowy wynosi od -45°C do +125°C. Inżynierowie powinni potwierdzić temperaturę znamionową dokładnego złącza, konfiguracji styków, kabla i zespołu przed użyciem go w zastosowaniach w ekstremalnych temperaturach.
Czy złącze można dostosować za pomocą logo firmy lub numeru części?
Tak. Reunion wymienia grawerowanie laserowe jako opcję dostosowywania, umożliwiającą klientom oznaczenie skorupy logo, numerem części, kodem kreskowym lub innymi informacjami identyfikacyjnymi.
Wniosek
Metalowe złącze Push-Pull serii S zostało zaprojektowane dla inżynierów, którzy potrzebują kompaktowego, bezpiecznego i trwałego rozwiązania połączeniowego bez poświęcania ekranowania i łatwości serwisowania. Mechanizm blokujący typu push-pull, metalowa konstrukcja, różne rozmiary skorup, elastyczne opcje zakończenia i ponad 5000 cykli łączenia sprawiają, że doskonale nadaje się do sprzętu medycznego, przyrządów testowych, przenośnej elektroniki, systemów do noszenia i profesjonalnych zastosowań audiowizualnych. Jeśli opracowujesz nowy produkt lub szukasz niezawodnego złącza zamiennego, odwiedź stronę produktu firmy Reunion z serii S, aby zapoznać się z dostępną konfiguracją i opcjami kontaktu. W przypadku niestandardowych specyfikacji, zespołów kabli, wymagań OEM lub zakupów hurtowych,skontaktuj się z namiaby omówić Twoją aplikację z zespołem inżynierów Reunion i poprosić o odpowiednie rozwiązanie.
