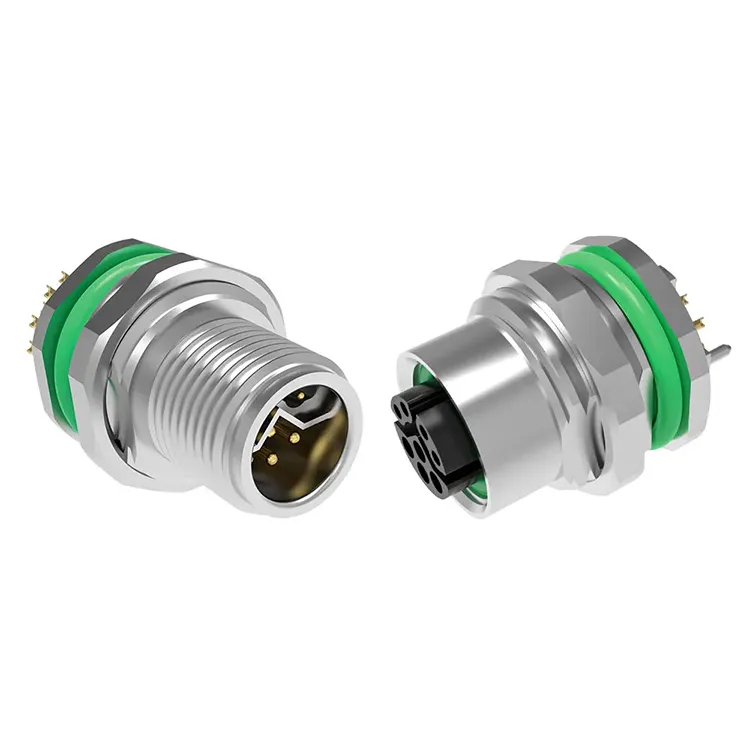

ZjazdzapewniaZłącze przemysłowe serii M12jako wszechstronne rozwiązanie wzajemne dla automatyki przemysłowej, czujników, siłowników, systemów magistrali polowej, Ethernetu przemysłowego i dystrybucji energii. Dzięki konfiguracjom 2–17 pinów, wielu opcjom kodowania, ochronie IP67 oraz opcjom ekranowania i zestawów kabli, rodzina złączy jest przeznaczona do wymagających środowisk przemysłowych, w których niezbędne są stabilne połączenia elektryczne i mechaniczne.
Złącze M12 to coś więcej niż kompaktowe złącze okrągłe. Jego ustandaryzowany interfejs gwintowany, system kodowania, uszczelnienie środowiskowe i szerokie konfiguracje elektryczne sprawiają, że jest to ważna technologia połączeń dla nowoczesnego sprzętu automatyki. Seria M12 może obsługiwać różnorodne zastosowania, od czujników i urządzeń IO-Link po PROFIBUS, DeviceNet, CANopen, Ethernet przemysłowy, systemy serwo i dystrybucję zasilania DC. W tym przewodniku wyjaśniono kluczowe specyfikacje, opcje kodowania, scenariusze zastosowań, czynniki wyboru i względy jakościowe, które inżynierowie i zespoły zakupowe powinni ocenić przy wyborze złącza przemysłowego M12.
Spis treści
Dlaczego złącze M12 jest szeroko stosowane w automatyce przemysłowej?
Jakie są kluczowe specyfikacje złącza przemysłowego M12?
Czym różnią się opcje kodowania M12?
Gdzie są powszechnie stosowane złącza przemysłowe M12?
Jak wybrać odpowiednie złącze M12?
Jakie czynniki jakości powinni sprawdzić kupujący?
Często zadawane pytania dotyczące złączy przemysłowych M12
Dlaczego złącze M12 jest szeroko stosowane w automatyce przemysłowej?
Urządzenia przemysłowe wymagają połączeń, które pozostaną stabilne pomimo wibracji, wilgoci, zmian temperatury, kurzu i częstej konserwacji. Format M12 spełnia te wymagania dzięki kompaktowej, okrągłej konstrukcji i gwintowanemu mechanizmowi sprzęgającemu.
Dla inżynierów automatyków jedną z jego głównych zalet jest elastyczność. Różne konfiguracje kodowania M12 są przeznaczone do różnych funkcji elektrycznych i komunikacyjnych, co pomaga zapobiegać niekompatybilnym połączeniom. Złącze można zatem zintegrować z czujnikami, siłownikami, szafami sterowniczymi, urządzeniami obiektowymi, silnikami, sieciami Ethernet i innym sprzętem przemysłowym.
Specyfikacje produktów firmy Reunion wskazują, że seria M12 została zaprojektowana zgodnie z odpowiednimi normami DIN EN 61076-2-101/109/111 i po połączeniu może osiągnąć stopień ochrony IP67. Asortyment produktów obejmuje również konfiguracje ekranowane i nieekranowane, zapewniając opcje do zastosowań o różnych wymaganiach dotyczących kompatybilności elektromagnetycznej.
Dla użytkowników przemysłowych to połączenie standardowych wymiarów, możliwości kodowania, ochrony środowiska i elastyczności zastosowań może uprościć projektowanie okablowania i konserwację.
Jakie są kluczowe specyfikacje złącza przemysłowego M12?
Wybór złącza wyłącznie na podstawie jego rozmiaru fizycznego może skutkować nieodpowiednim połączeniem. Przed zakupem należy wziąć pod uwagę parametry elektryczne, kodowanie, liczbę pinów, ekranowanie, ochronę środowiska i metodę zakończenia.
| Parametr | Typowy asortyment/funkcja serii M12 | Rozpatrzenie wniosku |
|---|---|---|
| Liczba pinów | 2–17 pinów w zależności od kodu | Wybierz zgodnie z wymaganiami dotyczącymi zasilania i sygnału |
| Aktualna ocena | Około 0,5–16 A w zależności od kodu | Ważne dla czujników, siłowników, silników i obwodów mocy |
| Napięcie znamionowe | Około 30–630 V w zależności od konfiguracji | Musi odpowiadać napięciu roboczemu urządzenia |
| Ocena ochrony | IP67 po połączeniu | Nadaje się do wielu zakurzonych, mokrych i wilgotnych środowisk |
| Materiał kontaktowy | Mosiądz ze złoceniem | Obsługuje stabilny kontakt elektryczny i odporność na korozję |
| Izolator | PA66 | Zapewnia izolację elektryczną wewnątrz złącza |
| Opór kontaktowy | ≤3mΩ dla określonego zakresu | Niższy opór pomaga zachować sprawność elektryczną |
| Zakres temperatur | -25°C do +85°C | Sprawdź w rzeczywistym środowisku operacyjnym |
| Zastawianie | Wersje ekranowane i nieekranowane | Ekranowanie może być ważne w środowiskach z zakłóceniami elektrycznymi |
| Zgodność środowiskowa | Materiały zgodne z RoHS | Przydatne w projektach wymagających zgodności z wymogami ochrony środowiska |
Dokładna ocena zawsze zależy od wybranego kodowania i konfiguracji. Na przykład opublikowane specyfikacje producenta wymieniają wyższe możliwości prądowe dla wersji z kodem S i kodem L niż dla kilku konfiguracji zorientowanych na sygnał. Dlatego też kod złącza należy dobierać łącznie z wymaganiami elektrycznymi, a nie traktować go jako drugorzędny szczegół.
Czym różnią się opcje kodowania M12?
Kodowanie M12 jest jednym z najważniejszych czynników przy wyborze złącza przemysłowego. Różne układy kluczowania są przeznaczone do różnych funkcji elektrycznych lub komunikacyjnych.
- Kod A:Powszechnie stosowane w czujnikach, siłownikach, urządzeniach IO-Link i aplikacjach wykorzystujących sygnał DC. Konfiguracje mogą mieć od 2 do 17 pinów.
- Kod B:Powszechnie kojarzony z PROFIBUS, DeviceNet i innymi aplikacjami magistrali polowej.
- Kod C:Zaprojektowany do zastosowań związanych z zasilaniem prądem przemiennym i dostępny w konfiguracjach z wieloma pinami.
- Kod D:Używany w zastosowaniach przemysłowych Ethernet, takich jak połączenia sieciowe 100 Mb/s.
- Kod X:Zaprojektowany do zastosowań w sieci Ethernet o większej prędkości i zazwyczaj wykorzystuje konfigurację 8-pinową.
- Kod S:Przeznaczone do zastosowań związanych z zasilaniem prądem przemiennym o wyższym natężeniu i zastosowaniami związanymi z serwonapędami.
- Kod L:Zaprojektowane do dystrybucji prądu stałego i wymagań o wyższym natężeniu prądu.
System kodowania pomaga zmniejszyć możliwość łączenia niekompatybilnych obwodów. Przed sfinalizowaniem komponentu inżynierowie powinni potwierdzić kod złącza, rozmieszczenie styków, napięcie, prąd i interfejs współpracujący określone przez producenta sprzętu.
Gdzie są powszechnie stosowane złącza przemysłowe M12?
Kompaktowa obudowa i ochrona środowiska złączy M12 sprawiają, że nadają się one do wielu przemysłowych punktów przyłączeniowych.
Automatyka fabryczna
Złącza M12 są często używane do podłączania czujników zbliżeniowych, czujników fotoelektrycznych, elementów wykonawczych, modułów we/wy i urządzeń sterujących. Ich ustandaryzowany interfejs może uprościć okablowanie i konserwację maszyny.
Ethernet przemysłowy
Konfiguracje z kodem D i kodem X mogą być stosowane w połączeniach sieci przemysłowych. Na zautomatyzowanych liniach produkcyjnych niezawodne połączenia Ethernet są ważne dla komunikacji pomiędzy urządzeniami obiektowymi, sterownikami, przełącznikami i innym sprzętem sieciowym.
Robotyka i systemy ruchu
Sprzęt robotyczny może narażać złącza na wibracje i powtarzające się ruchy. System połączeń gwintowych zapewnia połączenie mechaniczne zaprojektowane tak, aby było odporne na przypadkowe poluzowanie w normalnych warunkach pracy.
Sprzęt do użytku na zewnątrz i do mycia
Dzięki stopniowi ochrony IP67, po prawidłowym połączeniu, odpowiednie konfiguracje M12 mogą być stosowane w środowiskach, w których sprzęt może napotkać wodę, kurz lub podczas rutynowych procesów czyszczenia. Prawidłowy montaż i uszczelnienie pozostają niezbędne do osiągnięcia określonego poziomu ochrony.
Dystrybucja mocy
Opcje kodów S i L rozszerzają platformę M12 poza sygnały o małej mocy. W zależności od wybranej konfiguracji seria może obsługiwać połączenia zasilania prądem zmiennym lub stałym o wyższym natężeniu dla urządzeń przemysłowych.
Jak wybrać odpowiednie złącze M12?
Systematyczny proces selekcji może pomóc uniknąć problemów z kompatybilnością i niepotrzebnych kosztów wymiany. Przed złożeniem zamówienia należy ocenić następujące czynniki:
- Zidentyfikuj aplikację:Określ, czy połączenie jest przeznaczone dla czujników, transmisji danych, zasilania, silników, czy funkcji mieszanych.
- Potwierdź kodowanie:Wybierz A, B, C, D, X, S, L lub inną odpowiednią konfigurację w oparciu o interfejs sprzętu.
- Sprawdź wymagania dotyczące pinów:Upewnij się, że liczba styków jest wystarczająca dla wszystkich wymaganych obwodów zasilania i sygnału.
- Sprawdź parametry elektryczne:Porównaj wartości znamionowe napięcia i prądu złącza z rzeczywistymi wymaganiami systemowymi.
- Oceń warunki środowiskowe:Weź pod uwagę wodę, kurz, chemikalia, wibracje, temperaturę i narażenie na działanie czynników zewnętrznych.
- Określ wymagania dotyczące ekranowania:Wersje ekranowane można rozważyć w przypadku, gdy zakłócenia elektromagnetyczne mogą wpływać na integralność sygnału.
- Wybierz zakończenie:W zależności od konstrukcji sprzętu opcje mogą obejmować końcówki do lutowania, lutowania zanurzeniowego, zaciskania lub luźnego przewodu.
- Potwierdź wymagania dotyczące kabla:Materiał kabla, jego długość, elastyczność, promień zgięcia i orientacja złącza powinny odpowiadać środowisku instalacji.
W przypadku projektów obejmujących wiele typów złączy przydatne jest również przygotowanie harmonogramu połączeń przedstawiającego urządzenie, kod złącza, liczbę pinów, funkcję elektryczną, specyfikację kabla i interfejs współpracujący. Stanowi to praktyczne odniesienie dla zespołów zaopatrzeniowych i produkcyjnych.
Jakie czynniki jakości powinni sprawdzić kupujący?
Jakość złączy przemysłowych jest ściśle powiązana z długoterminową stabilnością połączenia. Produkt może wyglądać podobnie zewnętrznie, mając jednocześnie znaczne różnice w materiałach stykowych, poszyciu, uszczelnieniu, konsystencji montażu i kontroli elektrycznej.
Zjazd twierdzi, że w swojej serii M12 zastosowano mosiężne styki złocone, izolatory PA66 i deklarowaną rezystancję styku nie większą niż 3 mΩ. Producent opisuje również 100% testy elektryczne każdego urządzenia oraz weryfikację zanurzeniową IP67 na poziomie partii. Opublikowane informacje dotyczące jakości obejmują ponadto zgodność z normami ISO 9001:2015, ISO 14001:2015, ISO 13485:2016 i RoHS w ramach ram jakości i zgodności.
W przypadku zespołów zakupowych szczególnie przydatne są następujące punkty kontroli jakości:
- Specyfikacje materiałów i poszycia
- Rezystancja stykowa i wydajność izolacji
- Weryfikacja ochrony IP
- Wymagania dotyczące cyklu łączenia mechanicznego
- Skuteczność ekranowania, jeśli ma to zastosowanie
- Procedury testów elektrycznych
- Dokumentacja identyfikowalności partii i kontroli
- Spójność montażu i zakończenia kabla
Czynniki te stanowią pełniejszą podstawę do oceny złącza przemysłowego niż sama cena jednostkowa. W przypadku projektów OEM i projektów masowych wsparcie inżynieryjne, możliwości dostosowywania, identyfikowalność produkcji i spójność dostaw mogą również wpływać na całkowitą wartość zamówienia.
Często zadawane pytania dotyczące złączy przemysłowych M12
Co to jest złącze przemysłowe serii M12?
Złącze przemysłowe serii M12 to kompaktowe złącze okrągłe z nominalnym złączem gwintowanym 12 mm. Jest szeroko stosowany w czujnikach przemysłowych, siłownikach, sprzęcie automatyki, sieciach komunikacyjnych i połączeniach zasilających. Różne konfiguracje kodowania i pinów pozwalają tej samej ogólnej platformie złączy służyć różnym aplikacjom.
Czy złącze M12 jest wodoodporne?
Odpowiednie konfiguracje M12 mogą osiągnąć stopień ochrony IP67, jeśli są prawidłowo połączone. Oznacza to, że określony produkt może zapewnić ochronę przed wnikaniem kurzu i chwilowym zanurzeniem w wodzie w określonych warunkach testowych. Rzeczywista wydajność zależy od prawidłowego połączenia, elementów uszczelniających, instalacji i konfiguracji produktu.
Jaka jest różnica między złączami M12 z kodem A i kodem D?
Złącza M12 z kodem A są powszechnie stosowane w czujnikach, siłownikach, IO-Link oraz w zastosowaniach związanych z sygnałami ogólnymi lub DC, natomiast wersje z kodem D są przeznaczone głównie do zastosowań w przemysłowej sieci Ethernet. Kodowanie zapobiega przypadkowemu połączeniu niewłaściwego typu złącza.
Czy złącza M12 mogą przenosić zarówno zasilanie, jak i dane?
Tak, w zależności od konfiguracji. Niektóre układy kodu A mogą łączyć funkcje zasilania i sygnału, podczas gdy aplikacje wymagające większej mocy i oddzielnej transmisji danych mogą wykorzystywać różne kody M12 dla swoich odpowiednich obwodów.
Jak wybrać odpowiednie złącze M12 do mojej maszyny?
Zacznij od interfejsu urządzenia i określ wymagane kodowanie, liczbę styków, napięcie, prąd, protokół komunikacyjny, ekranowanie, stopień ochrony, typ kabla i metodę zakończenia. Jeśli złącze jest komponentem zamiennikiem, zaleca się również dopasowanie oryginalnego numeru części lub rysunku wyposażenia.
Wniosek
Złącze przemysłowe serii M12 zapewnia znormalizowane i elastyczne rozwiązanie przyłączeniowe dla nowoczesnych systemów automatyki. Szeroki zakres opcji kodowania, konfiguracji pinów, parametrów elektrycznych, ekranowania i stopnia ochrony IP67 umożliwia obsługę wszystkiego, od czujników i urządzeń IO-Link po przemysłową sieć Ethernet i zastosowania o wyższym natężeniu prądu. W przypadku producentów OEM, integratorów systemów i producentów sprzętu przemysłowego wybór złącza zgodnie z pełną specyfikacją elektryczną i środowiskową ma kluczowe znaczenie dla niezawodnego działania w terenie. Jeśli potrzebujesz pomocy w wyborze odpowiedniej konfiguracji, niestandardowego zestawu kabli lub rozwiązania objętościowego dla swojej aplikacji,skontaktuj się z namiaby omówić Twoje wymagania z zespołem inżynieryjnym i produkcyjnym firmy Reunion.
