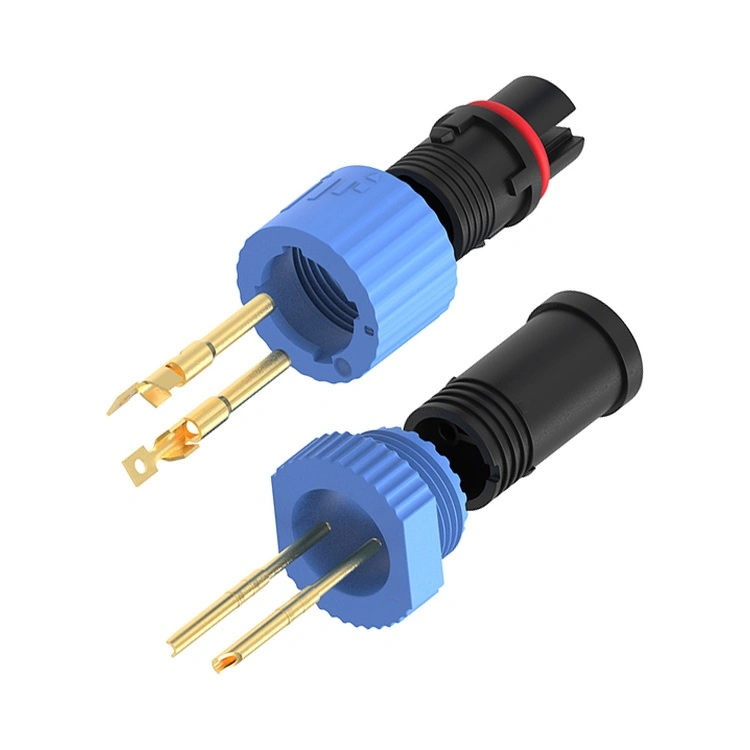

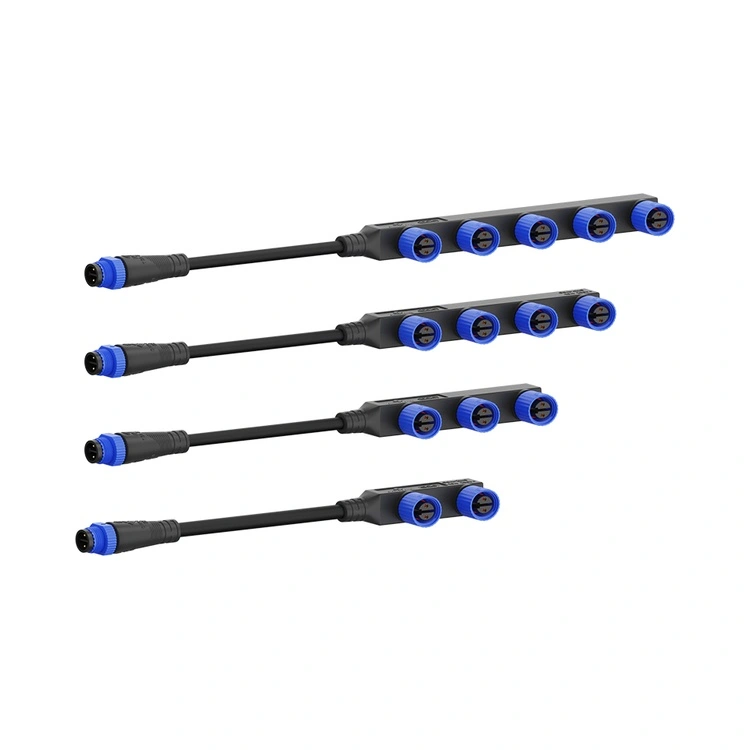

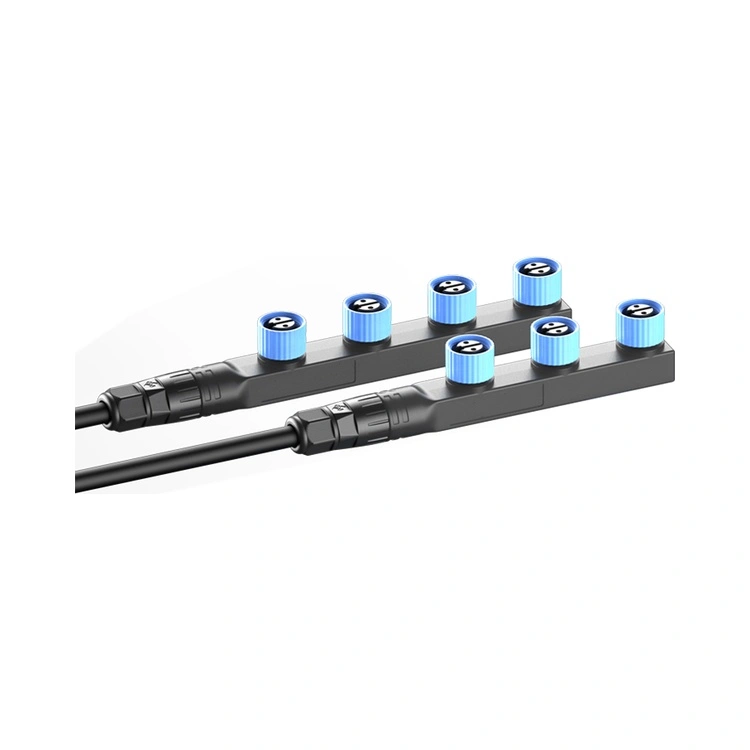

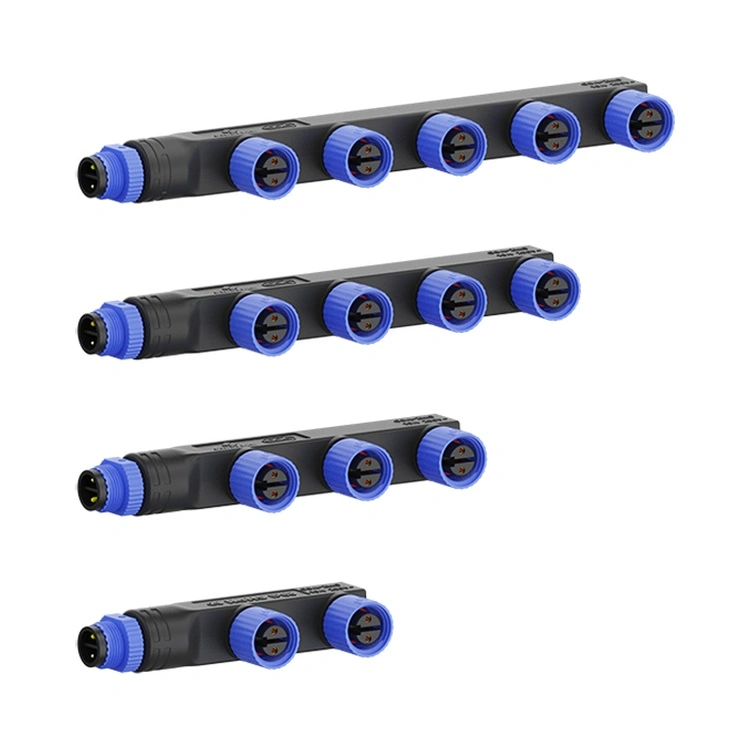

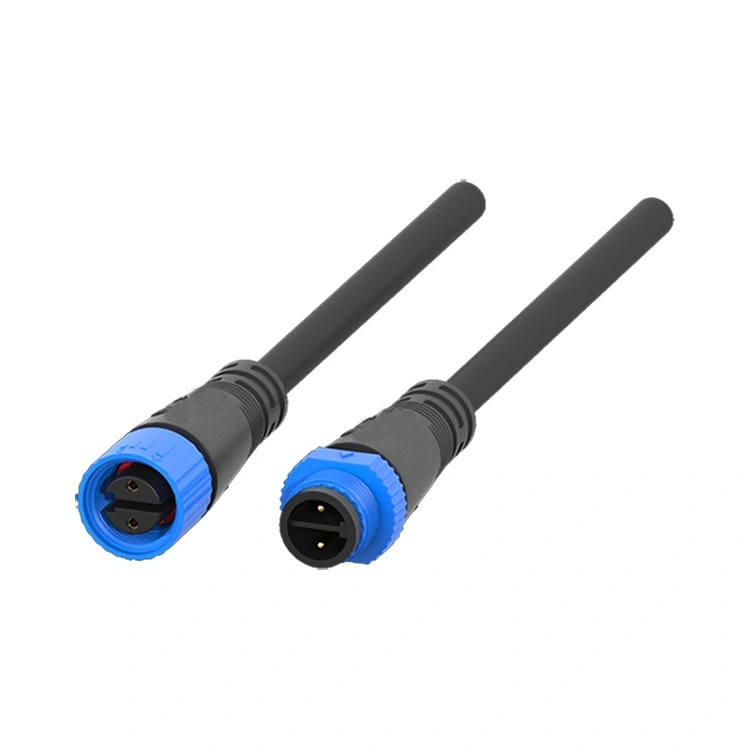

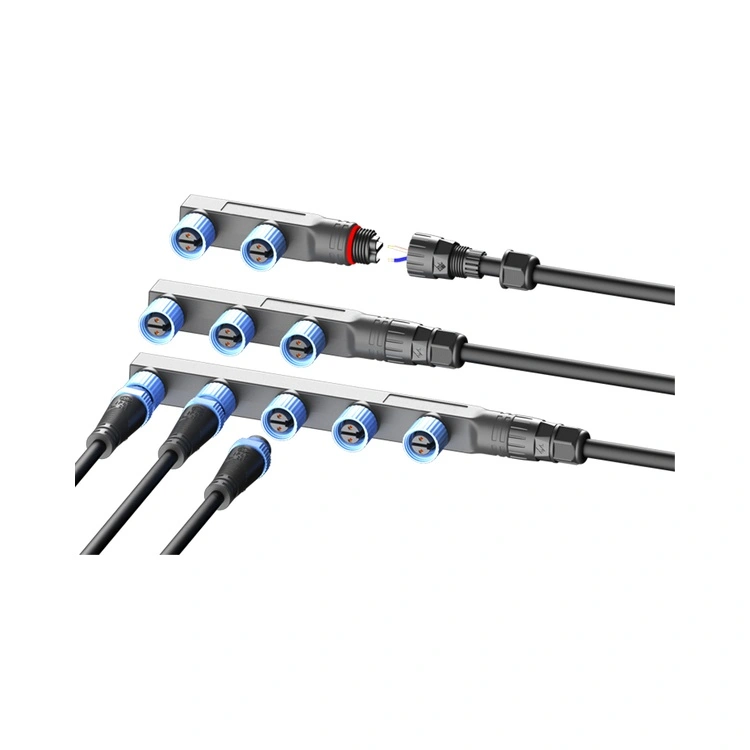

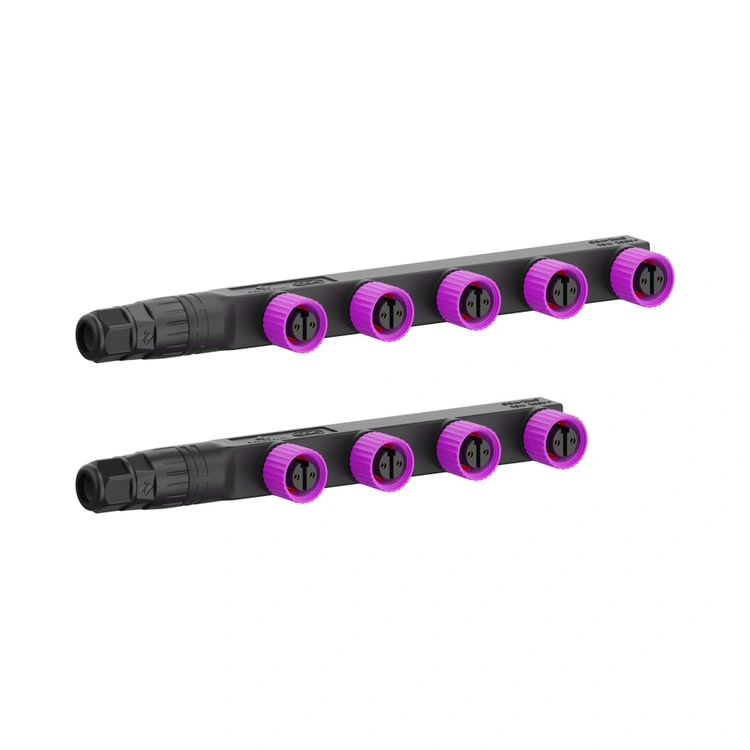

Złącze światła LED serii M15 to wyspecjalizowany interkonekt firmy Reunion dla branży oświetlenia zewnętrznego LED — jednego z najszybciej rozwijających się segmentów oświetlenia przemysłowego. To gwintowane złącze okrągłe, certyfikowane zgodnie ze standardami interfejsu oświetlenia LED, łączy w sobie kompaktową konstrukcję typu F o średnicy 15 mm z uszczelnieniem o stopniu ochrony IP67, dzięki czemu nadaje się do oświetlenia ulicznego, oświetlenia tuneli, oświetlenia architektonicznego, reflektorów stadionów i zewnętrznych wyświetlaczy LED.
Obudowa złącza jest wykonana z tworzywa termoplastycznego PA66 o wysokiej wytrzymałości, zapewniającego doskonałą odporność na warunki atmosferyczne, ochronę przed korozją i trwałość mechaniczną bez problemów związanych z wagą i korozją, charakterystycznych dla zamienników metali.
Kluczową cechą bezpieczeństwa serii M15 jest wielordzeniowa konstrukcja przegród wewnętrznych — oddzielne bariery pomiędzy przewodami zasilającymi zapobiegają zwarciom wynikającym z uszkodzenia izolacji przewodów, co jest krytycznym wymogiem w przypadku instalacji LED dużej mocy, w których zasilacze mogą dostarczać moc przekraczającą 500 W.
Styki są wykonane ze stopu miedzi pokrytego złotem, co pozwala zachować niską i stabilną rezystancję styku (≤3 mΩ) przez cały okres użytkowania złącza.
Dostępne w konfiguracjach 2-, 3-, 4- i 5-pinowych z prądem znamionowym do 10 A, seria M15 obsługuje zarówno sterowniki LED o stałym prądzie, jak i o stałym napięciu.
Firma Reunion produkuje serię M15 w ramach pionowo zintegrowanego procesu — od precyzyjnego formowania wtryskowego po zautomatyzowany montaż i 100% testowanie elektryczne. Gwintowany mechanizm blokujący zapewnia połączenie odporne na wibracje – co ma kluczowe znaczenie w przypadku instalacji narażonych na działanie wiatru, wibracji ruchu drogowego i cykli termicznych od -40°C do +105°C.
Dla inżynierów projektujących systemy oświetlenia zewnętrznego złącze to zapewnia niezawodne, bezpieczne i kompaktowe rozwiązanie specjalnie dostosowane do zastosowań LED, poparte 15-letnim doświadczeniem produkcyjnym firmy Reunion.
Seria M15 została stworzona specjalnie do oświetlenia zewnętrznego LED i posiada funkcje, które odpowiadają specyficznym wymaganiom długoterminowych instalacji zewnętrznych.
| Funkcja | Korzyść |
| Uszczelnienie środowiskowe IP67 | Wytrzymuje ciągłe zanurzenie — niezawodnie sprawdza się w przypadku oświetlenia ulicznego, oświetlenia tuneli i wyświetlaczy zewnętrznych narażonych na deszcz, śnieg i powódź. |
| Wielordzeniowe partycje wewnętrzne | Oddzielne bariery pomiędzy przewodami zasilającymi — zwiększają bezpieczeństwo elektryczne w instalacjach LED dużej mocy. |
| Kompaktowa konstrukcja typu F | Zajmujący niewiele miejsca interfejs 15 mm — idealny do wąskich opraw LED i modułowych systemów oświetleniowych o małych odstępach. |
| Obudowa PA66 | Odporne na warunki atmosferyczne i korozję — zaprojektowane z myślą o żywotności na zewnątrz. |
| Pozłacane styki ze stopu miedzi | Niska rezystancja styku (≤3 mΩ) i ochrona przed korozją — utrzymuje stałą wydajność sterownika LED przez długi czas. |
| Gwintowany mechanizm blokujący | Połączenie odporne na wibracje — zapobiega poluzowaniu pod wpływem wiatru, wibracji drogowych i cykli termicznych. |
| Konfiguracje 2-5 pinów | Obsługuje aplikacje LED o stałym prądzie, stałym napięciu i mieszanej mocy/sygnale. |
| -40°C do +105°C Praca | Szeroki zakres temperatur obejmuje ekstremalne warunki zewnętrzne — od arktycznych zim po pustynne lata. |
| Parametr | 2-pinowy | 3-pinowy | 4-pinowy | 5-pinowy |
| Napięcie znamionowe | 250 V | 250 V | 125 V | 125 V |
| Aktualna ocena | 10A | 10A | 10A | 10A |
| Sekcja drutu | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG |
Temperatura pracy:-40°C ~ +105°C
Stopień ochrony:IP67 / IP68 (połączony)
Materiał obudowy:PA66
Materiał kontaktowy:Pozłacany stop miedzi
Rezystancja kontaktu:≤3mΩ
Cykle krycia:≥500
Norma projektowa:Zgodny ze standardami interfejsu oświetlenia LED
Ocena palności:UL 94 V-0
Wszystkie materiały zgodne z RoHS
Złącze światła LED serii M15 jest stosowane w zastosowaniach oświetlenia zewnętrznego, gdzie niezawodność i bezpieczeństwo są najważniejsze.
Oświetlenie ulic i autostrad– Oświetlenie uliczne LED i systemy oświetlenia autostrad.
Oświetlenie tunelu– Oświetlenie autostrad i tuneli kolejowych.
Oświetlenie architektoniczne i elewacyjne– Kontury budynków, mostów i pomników.
Oświetlenie stadionów i obiektów sportowych– Systemy oświetlania wielkopowierzchniowego.
Zewnętrzne wyświetlacze LED– Billboardy modułowe i ekrany wielkoformatowe.
Oświetlenie krajobrazu i parków– Oświetlenie ścieżek, instalacje dekoracyjne i oświetlenie ogrodu.
Oświetlenie zasilane energią słoneczną– Oświetlenie ulic i ścieżek poza siecią.
| Orzecznictwo | Zakres |
| ISO 9001:2015 | Zarządzanie jakością – projektowanie, produkcja i obsługa posprzedażna. |
| ISO 14001:2015 | Zarządzanie środowiskiem – zweryfikowana redukcja odpadów i zrównoważone praktyki. |
| ISO 13485:2016 | Zarządzanie jakością wyrobów medycznych – dotyczy M15 stosowanego w sprzęcie diagnostycznym lub monitorującym. |
| Uznany przez UL | Certyfikat bezpieczeństwa na poziomie komponentów dla rynków Ameryki Północnej. |
| RoHS | Ograniczenie substancji niebezpiecznych – zgodność z dyrektywą UE. |
Linia produkcyjna złączy LED M15 firmy Reunion działa pod ścisłą kontrolą procesu. Szczelność IP67 jest weryfikowana w każdej partii produkcyjnej poprzez rzeczywiste testy zanurzeniowe. Dla każdej partii zachowywane są zapisy testów, certyfikaty materiałowe i raporty z inspekcji, potwierdzające audyty jakości i wymagania dotyczące dokumentacji klienta.
Konstrukcja wielordzeniowej partycji wewnętrznej to:funkcja bezpieczeństwa specjalnie zaprojektowane w serii M15 do zastosowań oświetleniowych LED. W instalacjach LED dużej mocy zasilacz może dostarczyć > 500 W przy napięciu do 350 V DC. Jeśli warstwa izolacji przewodu ulegnie uszkodzeniu (podczas instalacji lub w wyniku wibracji), odsłonięte przewody mogą spowodować zwarcie, powodując awarię sterownika, a nawet pożar. Wewnętrzne przegrody zapewniają fizyczną separację pomiędzy przewodami w korpusie złącza, zapobiegając kontaktowi nawet w przypadku uszkodzenia izolacji. Ta funkcja jestnie standardowe w złączach ogólnego przeznaczenia (M8/M12) i jest kluczowym wyróżnikiem dla M15. Przegrody Reunion są formowane integralnie z izolatorem — a nie dodawane jako oddzielne elementy — co zapewnia ich skuteczność przez cały okres użytkowania złącza.
Aby osiągnąć i utrzymać szczelność IP67 w zewnętrznych instalacjach LED, firma Reunion zaleca:
Moment dokręcania– Ręcznie dokręcić nakrętkę łączącą, aż pierścień uszczelniający zetknie się z powierzchnią panelu, a następnie zastosować dodatkowy moment obrotowy0,4-0,6 Nmza pomocą klucza dynamometrycznego. Nie przekraczać 0,8 Nm.
Kontrola pierścieni uszczelniających– Zamontowany pierścień uszczelniający należy sprawdzać przy każdym cyklu konserwacji. Wymień, jeśli widoczne są odkształcenia, pęknięcia lub stwardnienia.
Harmonogram wymiany pierścieni uszczelniających– W przypadku instalacji zewnętrznych, w których występują codzienne cykle termiczne, należy wymieniać pierścienie uszczelniające typu O-ring co 2-3 lata w ramach konserwacji zapobiegawczej.
Promień zgięcia kabla– Zachować minimalny promień zgięcia wynoszący5× średnica kabla na wejściu złącza, aby zapobiec naprężeniom uszczelki kabla.
Orientacja kabla– Skieruj wyjście kabla w dół, aby zapobiec gromadzeniu się wody w pobliżu złącza uszczelnienia.
Czyszczenie przed ponownym podłączeniem– Przed ponownym podłączeniem oczyścić zewnętrzne powierzchnie złączy łagodnym detergentem i wodą, aby zapobiec przedostawaniu się zanieczyszczeń do uszczelki.
