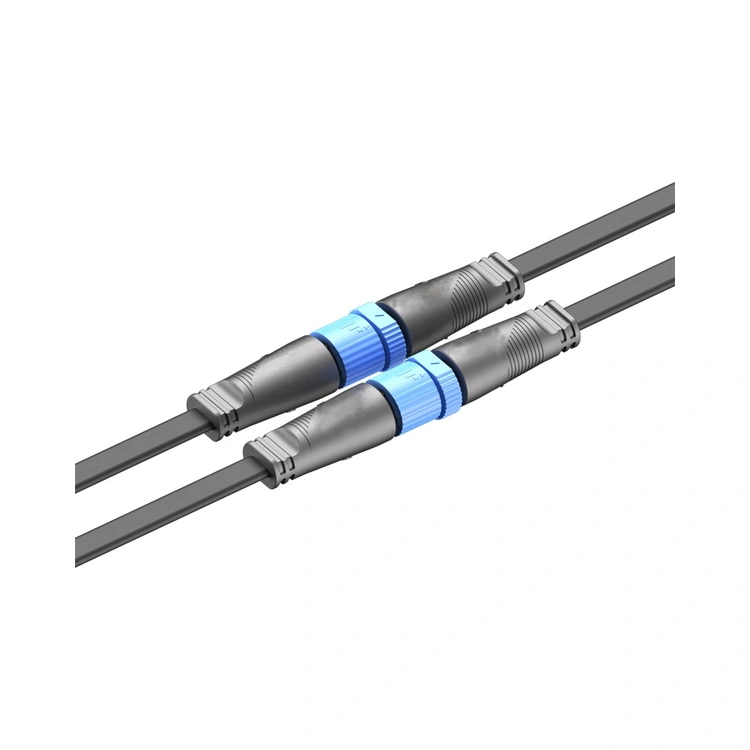

The Wodoodporne złącze serii M15 nie jest jedynie gwintowanym, okrągłym interfejsem; jest to dedykowana bariera bezpieczeństwa firmy Reunion do systemów LED dużej mocy, gdzie ograniczenia przestrzenne spotykają się z ekstremalnymi warunkami pogodowymi. Podczas gdy standardowe opcje M12 obsługują sygnały niskoprądowe, ta 15-milimetrowa platforma obsługuje przewody 16–20AWG przenoszące do 10 A na pin – co ma kluczowe znaczenie dla zasilania nowoczesnych silników LED o mocy 500 W+ w projektach architektonicznych i infrastrukturalnych.
Unikalny wyróżnik inżynieryjny: Obudowa typu Type-design integruje sięwielordzeniowe partycje wewnętrzne— bariery fizyczne oddzielające tory zasilania i sygnału w obrębie tej samej powłoki. W rzeczywistych instalacjach (np. oświetlenie tuneli działające 24 godziny na dobę, 7 dni w tygodniu) ta przegroda zapobiega katastrofalnym zwarciom, jeśli izolacja poszczególnych przewodów zużywa się pod wpływem wibracji, co jest rodzajem awarii często pomijanym w przypadku standardowych złączy okrągłych.

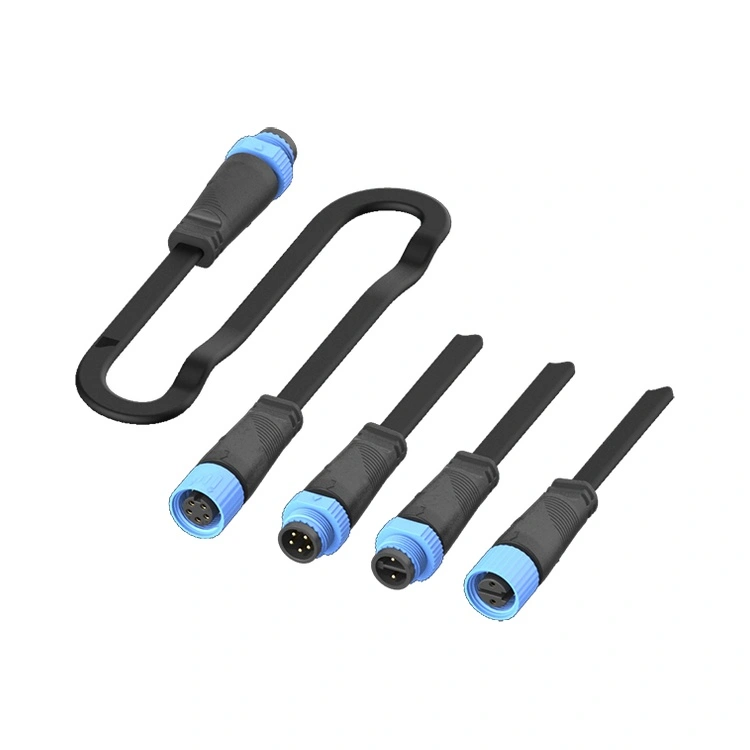

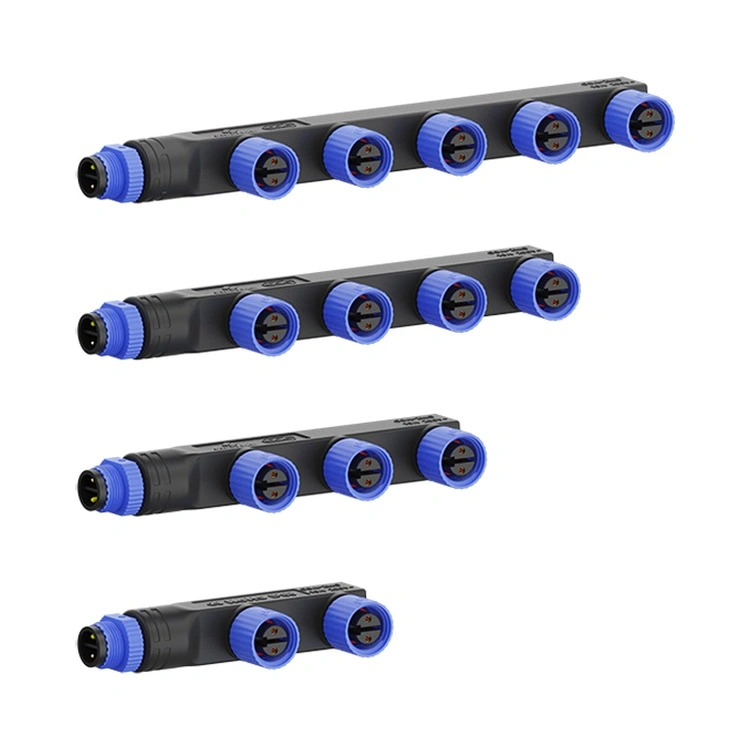

Firma Reunion produkuje tę serię w ramach pionowo zintegrowanego procesu: precyzyjnego formowania wtryskowego PA66, automatycznego złocenia styków ze stopu miedzi i 100% testów elektrycznych każdej partii. Dostępne w układach 2-, 3-, 4- i 5-pinowych Wodoodporne złącze serii M15 obsługuje sterowniki LED zarówno na prąd stały, jak i na stałe napięcie, z gwintowaną nakrętką zabezpieczającą, która utrzymuje integralność momentu obrotowego w przypadku rezonansu wywołanego wiatrem i codziennych cykli termicznych.
| Funkcja | Zaprojektowane korzyści dla Twojego projektu |
| Uszczelnienie zgodne z IP67/IP68 | Wytrzymuje tymczasowe powodzie (IP67) i ciągłe zanurzenie do 1,5 m (IP68) – potwierdzone testami wnikania wody na poziomie partii |
| Kompaktowa konstrukcja typu 15 mm | Pasuje do smukłych opraw LED i wyświetlaczy montowanych na słupach, gdzie liczy się każdy milimetr; zmniejsza obciążenie wiatrem osprzętu. |
| Wielordzeniowe partycje wewnętrzne | Bezpieczeństwo przede wszystkim: fizyczne oddzielenie obwodów mocy (250 V/10 A) zapobiega powstawaniu łuku elektrycznego na skutek upływu izolacji |
| Obudowa PA66 | Wytrzymuje obudowy metalowe w środowiskach przybrzeżnych lub agresywnych chemicznie. |
| Pozłacane styki | Utrzymuje rezystancję styku ≤3 mΩ przez ponad 500 cykli łączenia |

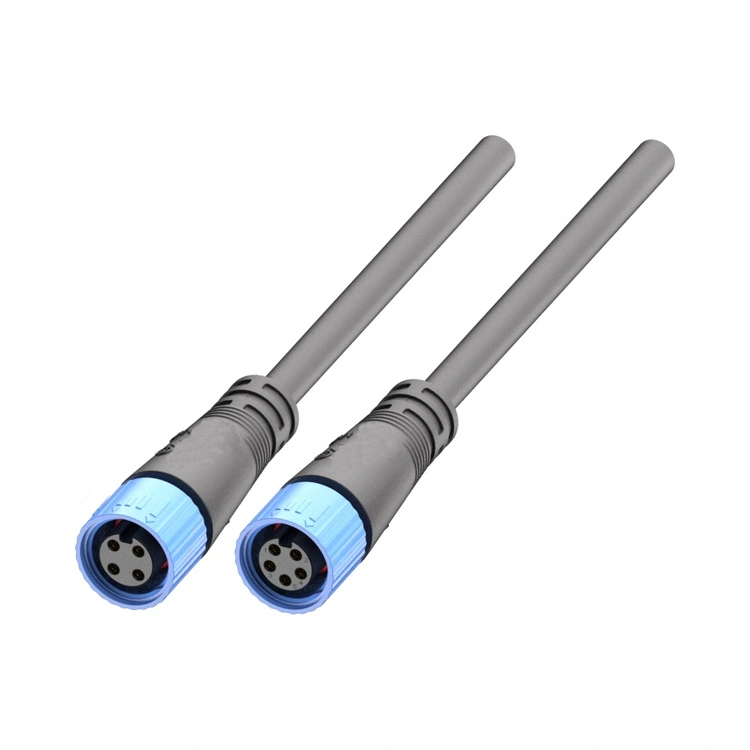

| Rdzenie | Opcjonalnie 2,3,4,5 pinów |
| Parametr | 2-pinowy | 3-pinowy | 4-pinowy | 5-pinowy |
| Napięcie znamionowe | 250 V | 250 V | 125 V | 125 V |
| Aktualna ocena (na pin) | 10A | 10A | 10A | 10A |
| Zakres drutu | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG |
| Napięcie wytrzymujące dielektryk | 1500 V AC | 1500 V AC | 1000 V AC | 1000 V AC |
| Rezystancja izolacji | ≥100MΩ (500V DC) | ≥100MΩ | ≥100MΩ | ≥100MΩ |
Temperatura pracy:-40°C ~ +105°C
Ochrona:IP67 / IP68 (zweryfikowane w warunkach połączenia z dostarczonym pierścieniem uszczelniającym)
Mieszkania:PA66

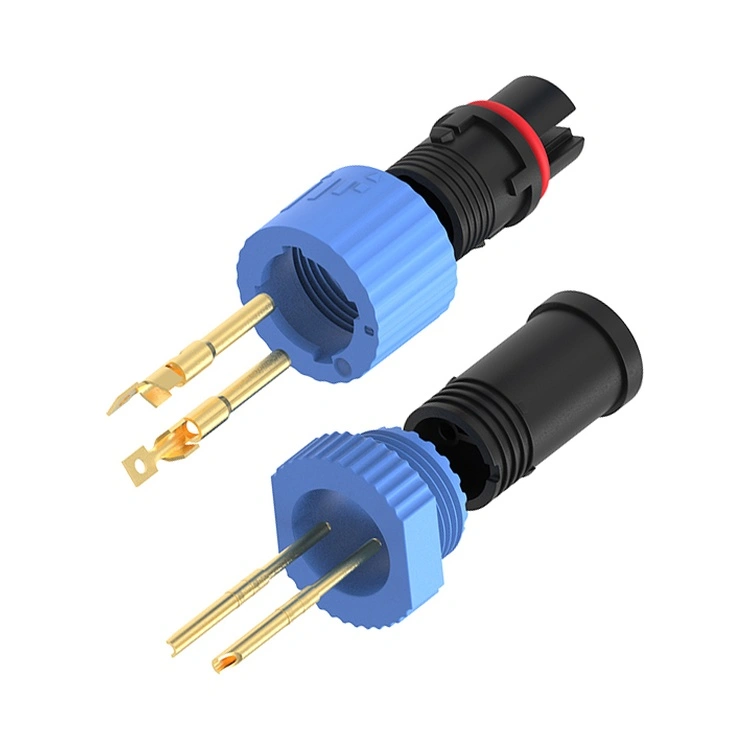

Kontakt:Pozłacany stop miedzi
Rezystancja kontaktu:≤3mΩ
Trwałość krycia:≥500 razy
Palność:UL 94 V-0
Zgodność:RoHS, REACH
| Aspekt | Seria Reunion M15 | Marki premium z UE/USA | Tanie alternatywy |
| Cena jednostkowa | Konkurencyjne pod względem wolumenu (zapytaj o wielopoziomową cenę) | 2–3 razy wyższe | Tańsze na początku, ale ukryte koszty awarii |
| Wewnętrzne przegrody bezpieczeństwa | Tak – standardowo dla wszystkich pinów | Rzadko oferowane | Zawsze nieobecny |
| Materiał obudowy | PA66 | PA lub stop cynku | Materiał z recyklingu/nieznany – staje się kruchy po 2 latach |
| Poszycie kontaktowe | Złocenie | Złoto lub srebro (0,1–0,2 µm) | Cyna lub bez poszycia |
| Zakres temperatur | -40°C ~ +105°C | -25°C ~ +85°C | -10°C ~ +60°C |
| Identyfikowalność | Kodowanie ERP od partii żywicy do końcowego montażu | Tak | Nic |
| Czas realizacji | 12–15 dni | 6–8 tygodni | Nieprzewidywalny (30–60 dni) |
| Dostosowywanie MOQ | 100 szt. (do zestawów kablowych) | 500+ szt | Nieoferowane |
| Wsparcie inżynieryjne | Reakcja 24 godziny na dobę, 10 wewnętrznych inżynierów | Wolniej ze względu na wielopoziomowe wsparcie | Brak zaplecza technicznego |
Zakład produkcyjny firmy Reunion (certyfikowany zgodnie z normami ISO 9001, 14001 i 13485) działa pod ścisłą statystyczną kontrolą procesu. Każda partia produkcyjna Wodoodporne złącze serii M15 obejmuje:
Surowiec
Zapisy wtrysku w trakcie procesu (ciśnienie, temperatura, czas cyklu)
100% testy elektryczne (Hi-pot, rezystancja izolacji i rezystancja styku)
Raporty z testów zanurzeniowych IP67 (losowa próbka z każdej partii – zachowane zdjęcia i filmy)
The Wodoodporne złącze serii M15 nie jest ogólnym złączem automatyki przystosowanym do oświetlenia. Wykrywa trzy rzeczywiste luki:
Aktualna pojemność: M12/M8 zazwyczaj obsługuje maks. 4A; M15 dostarcza10A na pin—niezbędne w przypadku modułów LED o mocy 100W+.
Przegrody bezpieczeństwa: Bariery wewnętrzne sąobowiązkowy do systemów SELV (Safety Extra Lowvoltage), w których współistnieją przewody zasilające i sterujące. Bez nich zbłąkany przewód mógłby spowodować zwarcie 250 V do linii sygnałowej, niszcząc w ten sposób sterowniki.
Trwałość: Obudowa PA66 M15 ze stabilizatorami UV zapobiega pękaniu pod wpływem słońca – znanemu trybowi awarii standardowych mieszanek nylonu M12 w zewnętrznych mocowaniach na słupach.
Trzy powody inżynieryjne:
Dopasowanie rozszerzalności cieplnej: PA66 rozszerza się/kurczy wraz z osłoną kabla i obudową diody LED, zmniejszając naprężenia ścinające uszczelki podczas wahań w zakresie -40°C~+105°C.
Unikanie korozji galwanicznej: W środowiskach przybrzeżnych lub zawierających sól odladzającą metalowe złącza ulegają korozji szczelinowej nawet w przypadku powlekania. PA66 całkowicie to eliminuje.
Redukcja masyNA: 40% lżejsze niż równoważne obudowy metalowe – co ma kluczowe znaczenie w przypadku wspornikowych ramion opraw oświetleniowych pod obciążeniem wiatrem.
W przypadku projektów, które wyraźnie wymagają metalowego ekranu (np. oświetlenie medyczne wrażliwe na zakłócenia elektromagnetyczne), firma Reunion oferuje serie alternatywne, ale w przypadku 95% zewnętrznych zastosowań LED PA66 przewyższa metal pod względem całkowitego kosztu posiadania.

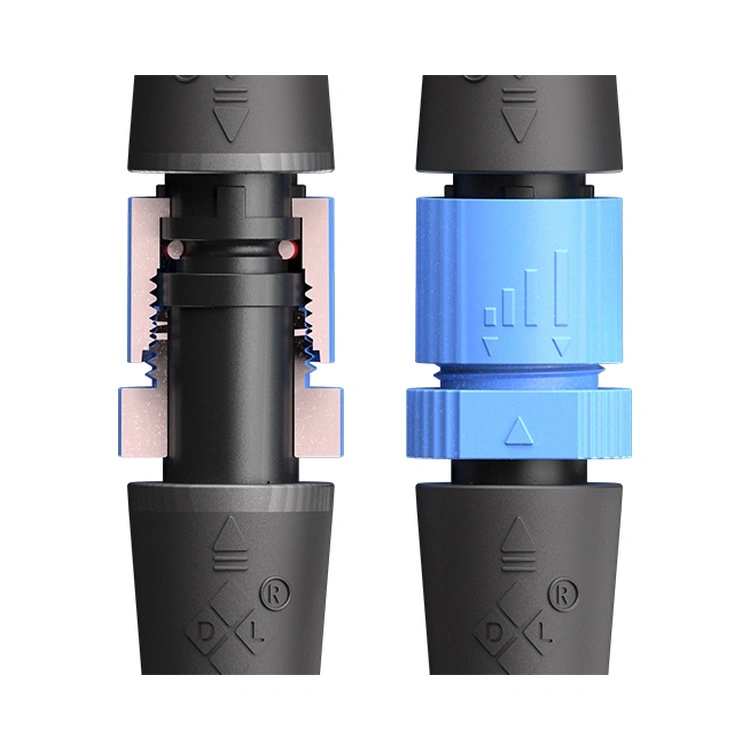

Moment dokręcania:Dokręcić ręcznie aż do osadzenia pierścienia O-ring, a następnie zastosować0,4–0,6 Nm za pomocą klucza dynamometrycznego. Nigdy nie przekraczaj 0,8 Nm (nadmierne ściskanie powoduje zniekształcenie O-ringu).
Kontrola pierścienia uszczelniającego:Co każdą wymianę fabrycznie zamontowanego O-ringu NBR24 miesiące dla instalacji z codziennymi cyklami termicznymi >30°C delta.
Wejście kablowe:Utrzymuj A5× średnica kabla promień zgięcia przy odciążeniu, aby zapobiec mikroszczelinom wokół izolacji przewodu.
Orientacja: Zawsze prowadź kabel w dół, aby uniknąć gromadzenia się wody na interfejsie tylnej obudowy.
Firma Reunion dostarcza fabrycznie zmontowane wiązki kablowe ze wstępnie dokręconymi złączami, co eliminuje zmienność instalacji w terenie w przypadku projektów infrastruktury krytycznej.
