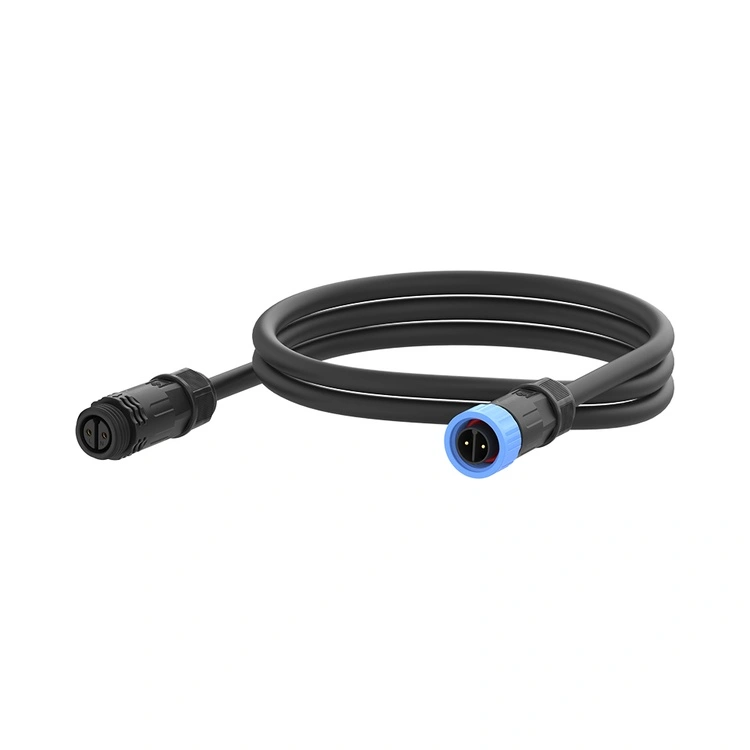

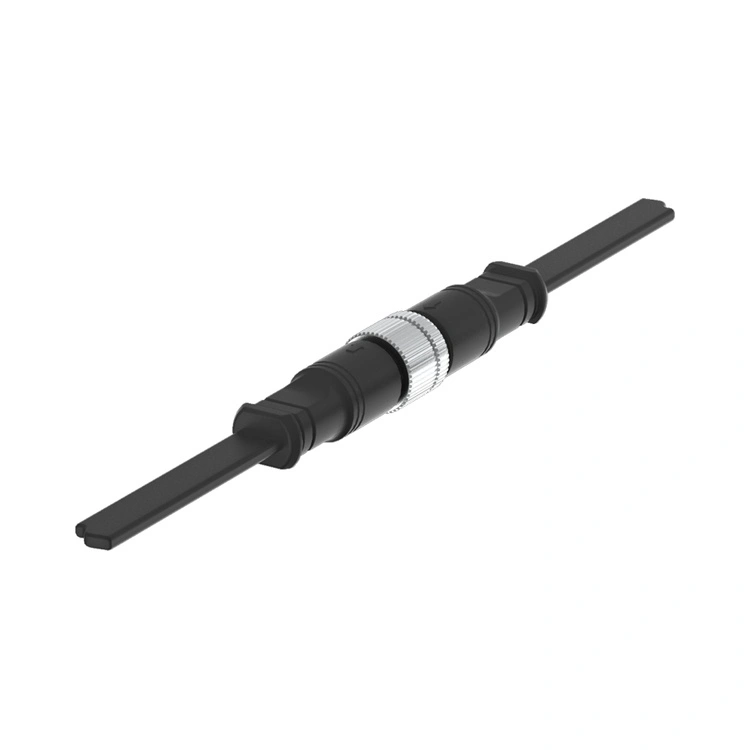

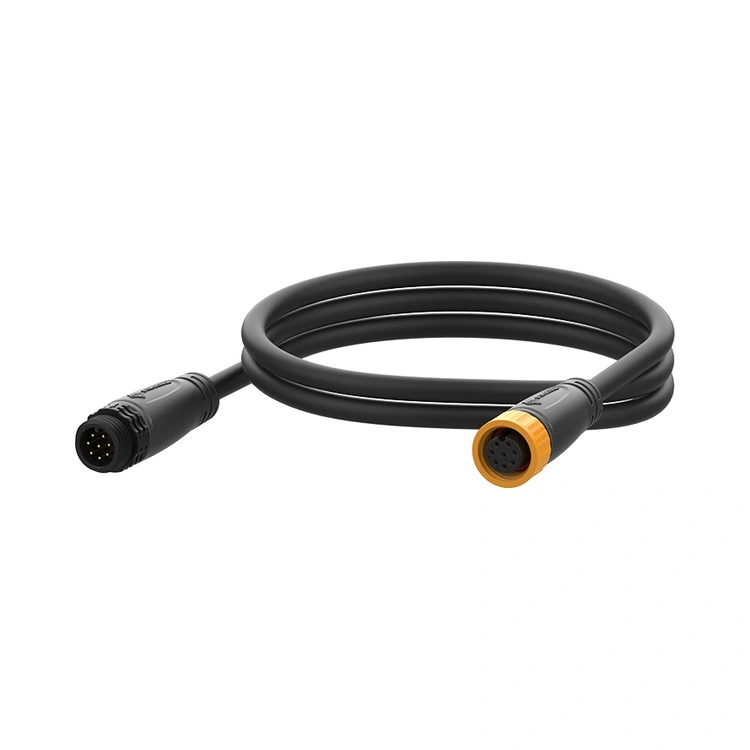

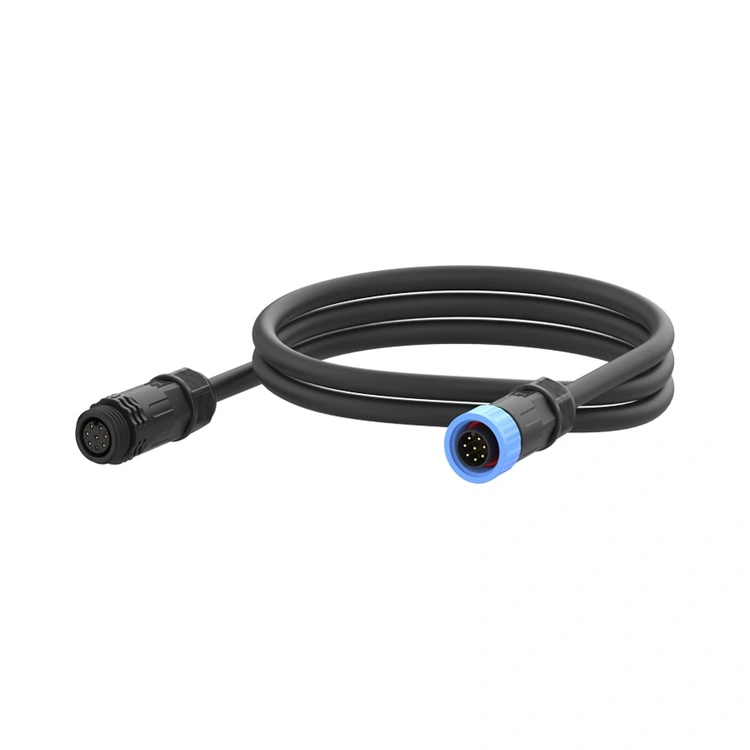

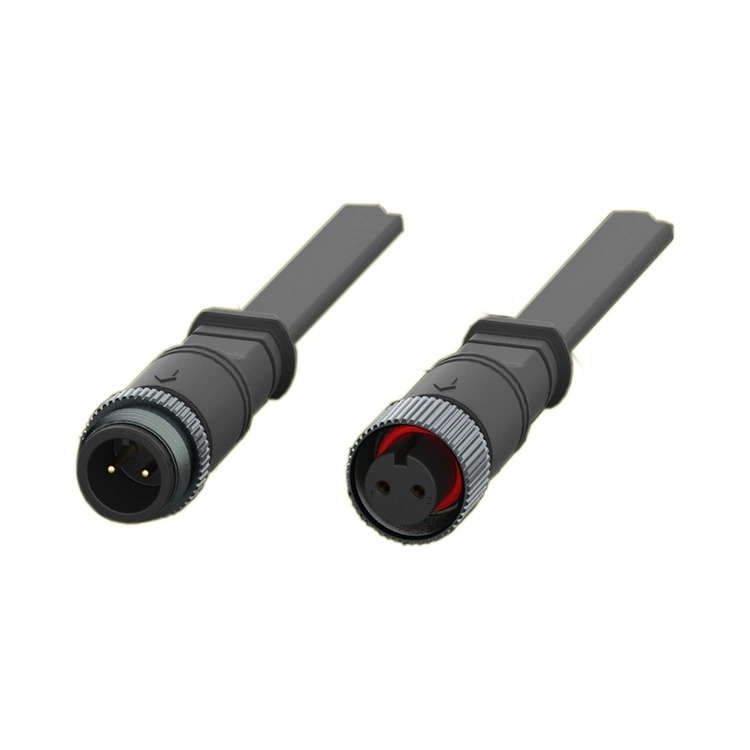

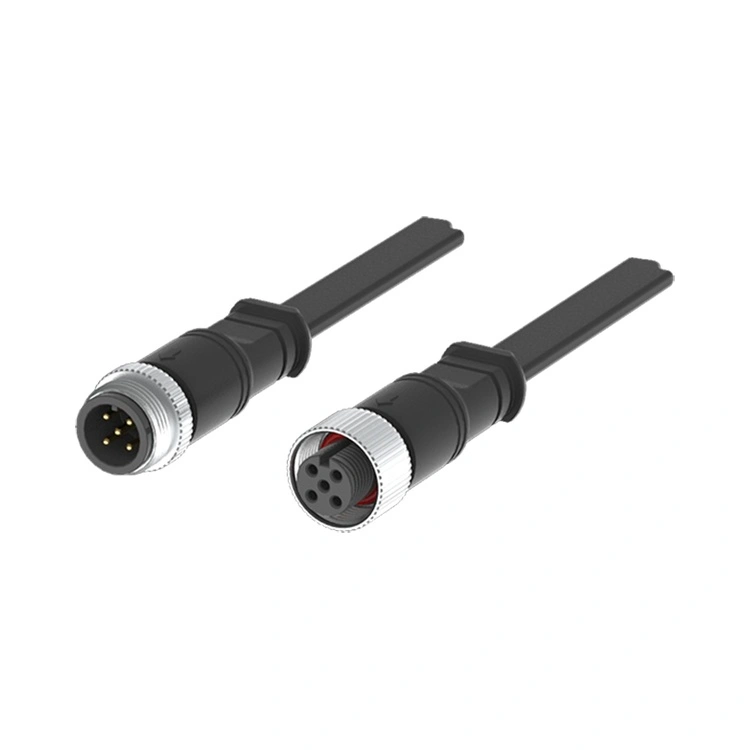

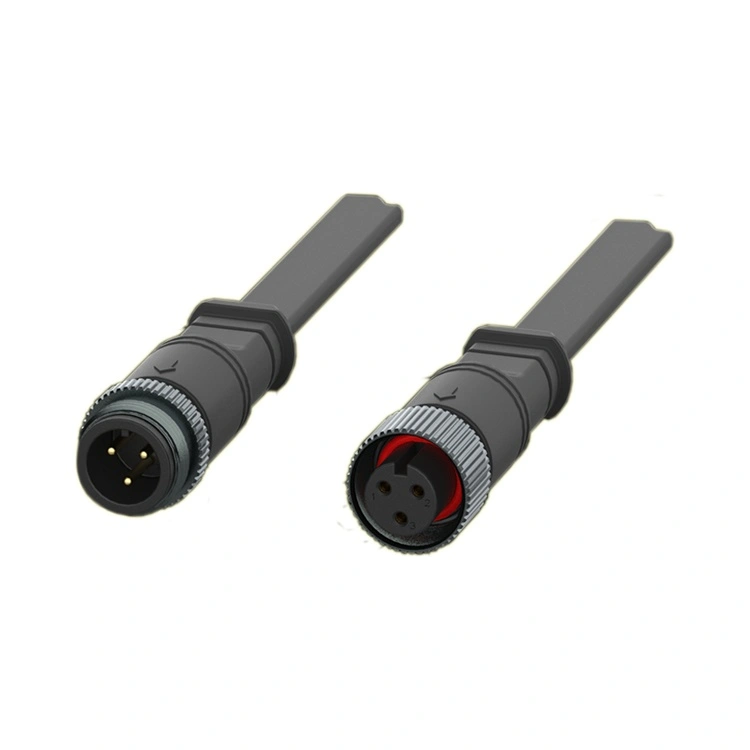

Złącze światła LED serii M16 to wyspecjalizowane złącze firmy Reunion do inteligentnych systemów oświetlenia LED — od lamp ulicznych ze sterowaniem przyciemnianiem po oświetlenie architektoniczne z możliwością zmiany koloru. To gwintowane złącze okrągłe łączy w sobie solidny interfejs 16 mm z uszczelnieniem IP67/IP68, dzięki czemu nadaje się do instalacji na zewnątrz, gdzie istotne jest zarówno zasilanie, jak i integralność sygnału.
Dostępna w konfiguracjach od 2 do 8 pinów, w tym w wersji hybrydowej z kluczem 2+4 pinów (2 piny zasilania + 4 piny sygnałowe), seria M16 obsługuje zarówno wysokoprądowe zasilanie (do 15 A), jak i niskonapięciowe sygnały sterujące (DALI, DMX, ściemnianie 0-10 V lub RS-485) w jednym kompaktowym złączu.
Obudowa wykonana jest z wysokotemperaturowego tworzywa termoplastycznego o doskonałej odporności na warunki atmosferyczne, natomiast styki są wykonane z mosiądzu z selektywnym złoceniem, aby zapewnić niską i stabilną rezystancję styku. Firma Reunion produkuje serię M16 w ramach pionowo zintegrowanego procesu — od precyzyjnej obróbki i formowania wtryskowego, po zautomatyzowany montaż i 100% testowanie elektryczne.
Dostępne w wersjach do montażu panelowego i kablowego z zakończeniami lutowanymi lub PCB, seria M16 dostosowuje się do różnorodnych projektów opraw. Inżynierom projektującym połączone systemy oświetlenia dla inteligentnych miast, tuneli lub stadionów sportowych złącze to zapewnia niezawodne, odporne na warunki atmosferyczne połączenie międzysieciowe, które zmniejsza liczbę kabli i upraszcza instalację.
| Funkcja | Korzyść |
| Uszczelnienie środowiskowe IP67/IP68 | Odporny na kurz, deszcz i chwilowe zanurzenie — niezawodny w przypadku zewnętrznych lamp ulicznych, oświetlenia tuneli i stadionów sportowych. |
| Konfiguracja hybrydowa 2+4 piny | Łączy 2 wtyki zasilania (10 A) i 4 wtyki sygnałowe (3 A) w jednym złączu — zmniejsza liczbę kabli i upraszcza okablowanie oprawy. |
| Moc znamionowa do 15A | Obsługuje obciążenia LED dużej mocy — odpowiednie do oświetlenia ulicznego, reflektorów i oświetlenia stadionów. |
| Konstrukcja przyjazna dla sygnału | Oddzielne styki zasilania i sygnału zapobiegają zakłóceniom |
| Gwintowany mechanizm blokujący | Połączenie odporne na wibracje — zapobiega poluzowaniu pod wpływem wiatru, wibracji drogowych i cykli termicznych. |
| Styki z pozłacanego mosiądzu | Niska rezystancja styku (≤3 mΩ) i ochrona przed korozją — zapewniają stałą wydajność sterownika LED i sygnału sterującego. |
| -40°C do +105°C Praca | Szeroki zakres temperatur obejmuje ekstremalne warunki zewnętrzne — od arktycznych zim po pustynne lata. |
| Opcje wielopinowe (2-8 pinów) | Obsługuje proste oprawy zasilane wyłącznie energią i złożone wielokanałowe oprawy zmieniające kolor. |
| Parametr | 2-pinowy | 3-pinowy | 4-pinowy | 5-pinowy | 6-pinowy | 7-pinowy | 8-pinowy | 2+4-pin |
| Napięcie znamionowe | 250 V | 250 V | 250 V | 250 V | 125 V | 50 V | 50 V | 250V+50V |
| Aktualna ocena | 15A | 15A | 10A | 10A | 5A | 5A | 5A | 10A+3A |
| Sekcja drutu | 0,75-1,5 mm² | 0,75-1,5 mm² | 0,5-1,0 mm² | 0,5-1,0 mm² | 0,25-0,5 mm² | 0,25-0,5 mm² | 0,25-0,5 mm² | 1,5/0,5 mm² |
Temperatura pracy:-40°C ~ +105°C
Stopień ochrony:IP67 / IP68 (połączony)
Materiał obudowy:Wysokotemperaturowy termoplast
Materiał kontaktowy:Pozłacany stop miedzi
Rezystancja kontaktu:≤3mΩ
Cykle krycia:≥500
Ocena palności:UL 94 V-0
Wszystkie materiały zgodne z RoHS
Inteligentne oświetlenie uliczne– Scentralizowane systemy ściemniania i monitorowania ze sterowaniem DALI lub 0-10V.
Oświetlenie tunelu– Oprawy dużej mocy z funkcją ściemniania i sygnalizacją usterek.
Oświetlenie architektoniczne i elewacyjne– Systemy RGB i przestrajalna biel wymagające sterowania DMX.
Oświetlenie stadionów i obiektów sportowych– Reflektory dużej mocy z możliwością ściemniania i sterowania na miejscu.
Przemysłowe oświetlenie typu High-Bay– Oświetlenie magazynów i fabryk z czujnikiem ruchu i pozyskiwaniem światła dziennego.
Oświetlenie morskie i offshore– Odporne na korozję osprzęt do statków i platform morskich.
Oświetlenie zasilane energią słoneczną– Systemy off-grid z zarządzaniem baterią i ściemnianiem.
Zarząd Transportu Lądowego Singapuru zmodernizował 25 000 lamp ulicznych na inteligentne oprawy LED ze scentralizowanym przyciemnianiem i raportowaniem usterek za pośrednictwem protokołu DALI. Projekt wymagał złączy zdolnych do przenoszenia zarówno sygnałów zasilania, jak i sygnałów sterujących DALI w jednym kablu, co zmniejszyłoby złożoność instalacji i koszt kabla. Firma Reunion dostarczyła serię M16 w konfiguracji hybrydowej 2+4 (2 piny zasilania dla sterownika LED, 4 piny sygnałowe dla DALI), uszczelnienie IP67 i wstępnie zmontowane wiązki kablowe PUR.Dostarczono ponad 25 000 złączy w całym projekcie. Po 2 latach pracy w tropikalnym klimacie Singapuru (wysoka wilgotność, ulewne deszcze) ogłoszono projektwskaźnik awaryjności złącza wynoszący 0,01%. Klient uznał, że hybrydowa konstrukcja 2+4 umożliwiła instalację za pomocą jednego kabla, skracając czas okablowania o 35% w porównaniu z poprzednimi oddzielnymi instalacjami zasilania/sygnału.
| Orzecznictwo | Zakres |
| ISO 9001:2015 | Zarządzanie jakością – projektowanie, produkcja i obsługa posprzedażna. |
| ISO 14001:2015 | Zarządzanie środowiskiem – zweryfikowana redukcja odpadów i zrównoważone praktyki. |
| ISO 13485:2016 | Zarządzanie jakością wyrobów medycznych – dotyczy M16 stosowanego w sprzęcie diagnostycznym lub monitorującym. |
| Uznany przez UL | Certyfikat bezpieczeństwa na poziomie komponentów dla rynków Ameryki Północnej. |
| RoHS | Ograniczenie substancji niebezpiecznych – zgodność z dyrektywą UE. |
Linia produkcyjna złączy LED M16 firmy Reunion działa pod ścisłą kontrolą procesu. Szczelność IP67 jest weryfikowana w każdej partii produkcyjnej poprzez rzeczywiste testy zanurzeniowe. Dla każdej partii zachowywane są zapisy testów, certyfikaty materiałowe i raporty z inspekcji, potwierdzające audyty jakości i wymagania dotyczące dokumentacji klienta.
Konfiguracja hybrydowa 2+4 jest szczególnie cennainteligentne systemy oświetlenia LED gdzie wymagane są zarówno sygnały mocy, jak i sterujące:
2 piny zasilania dostarczają wysoki prąd (10 A) przy 250 V dla sterownika LED.
4 piny sygnałowe przenoszą niskonapięciowe sygnały sterujące (np. DALI, DMX, ściemnianie 0-10 V lub dane RS-485).
Łącząc oba w jednym złączu, eliminujesz potrzebę stosowania oddzielnych kabli zasilających i sygnałowych, redukując czas instalacji, koszt kabli i miejsce na panelu. Jest to szczególnie cenne w przypadku inteligentnego oświetlenia ulicznego, gdzie oprawy są często rozmieszczone w dużych odstępach, a prowadzenie jednego kabla hybrydowego jest znacznie tańsze niż prowadzenie oddzielnych kabli zasilających i sterujących.
Tak — zapewnia to konfiguracja hybrydowa 2+44 niezależne styki sygnałowe, umożliwiając przesyłanie wielu protokołów w tym samym złączu. Na przykład:
DALI wymaga 2 przewodów (dane + masa).
DMX(RS-485) wymaga 3 przewodów (dane+, dane-, masa).
Ściemnianie 0-10V wymaga 2 przewodów (przyciemnienie + masa).
Dzięki 4 pinom sygnałowym można obsługiwać DALI (2 piny) + jeden dodatkowy kanał sterujący lub pełną implementację DMX (3 piny) + jeden zapasowy. W przypadku zastosowań wymagających większej liczby linii sygnałowych (np. przestrajalna biel + kontrola kolorów RGB) zalecamy stosowanie konfiguracji 5-, 6- lub 8-pinowych. Nasz zespół inżynierów może pomóc w wyborze optymalnej konfiguracji pinów dla konkretnych wymagań protokołu.
Aby osiągnąć i utrzymać szczelność IP67/IP68 w zewnętrznych instalacjach LED, firma Reunion zaleca:
Moment dokręcania– Ręcznie dokręcić nakrętkę łączącą, aż pierścień uszczelniający zetknie się z powierzchnią panelu, a następnie zastosować dodatkowy moment obrotowy0,6-0,8 Nmza pomocą klucza dynamometrycznego. Nie przekraczać 1,0 Nm.
Kontrola pierścieni uszczelniających– Wymienić o-ring, jeśli widoczne są odkształcenia, pęknięcia lub stwardnienia.
Harmonogram wymiany– W przypadku zewnętrznych instalacji LED (codzienne cykle termiczne, narażenie na promieniowanie UV, deszcz) wymieniaj pierścienie typu O-ring co 2-3 lata w ramach konserwacji zapobiegawczej.
Promień zgięcia kabla– Zachować minimalny promień zgięcia wynoszący5× średnica kabla na wejściu złącza, aby zapobiec naprężeniom uszczelki kabla.
Orientacja kabla– W przypadku instalacji na zewnątrz należy skierować wyjście kabla w dół, aby zapobiec gromadzeniu się wody w pobliżu złącza uszczelnienia.
Czyszczenie– Przed ponownym podłączeniem oczyścić zewnętrzne powierzchnie złączy łagodnym detergentem i wodą, aby zapobiec przedostawaniu się zanieczyszczeń do uszczelki.
