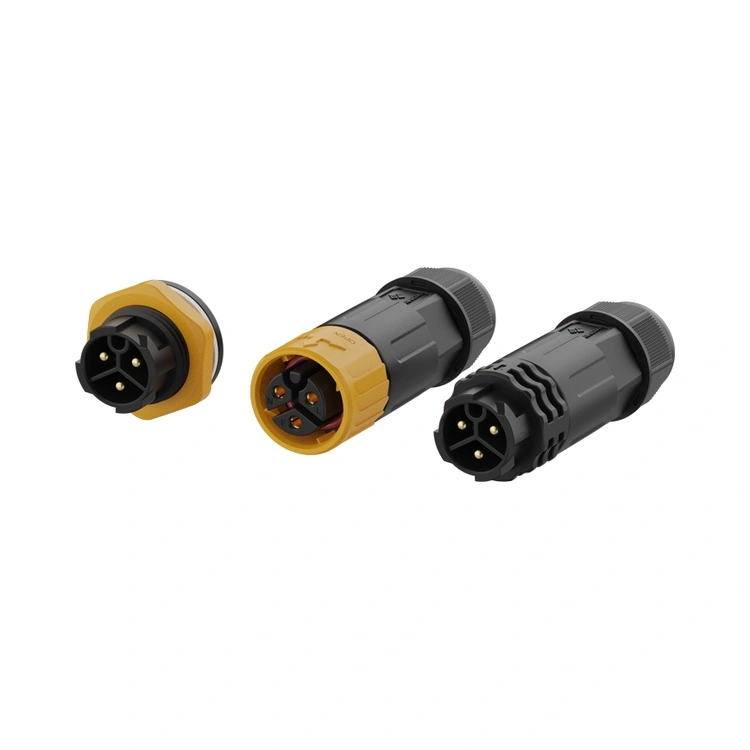

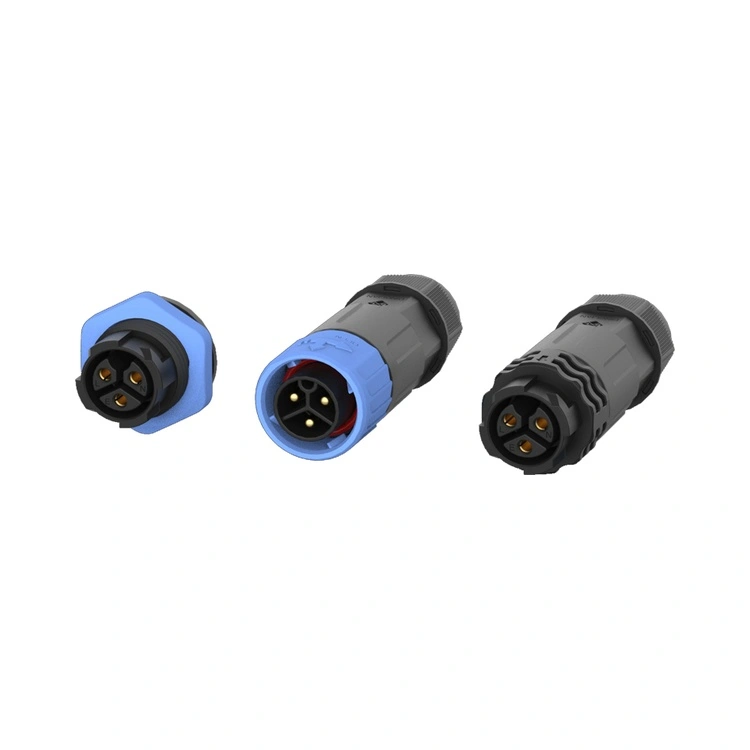

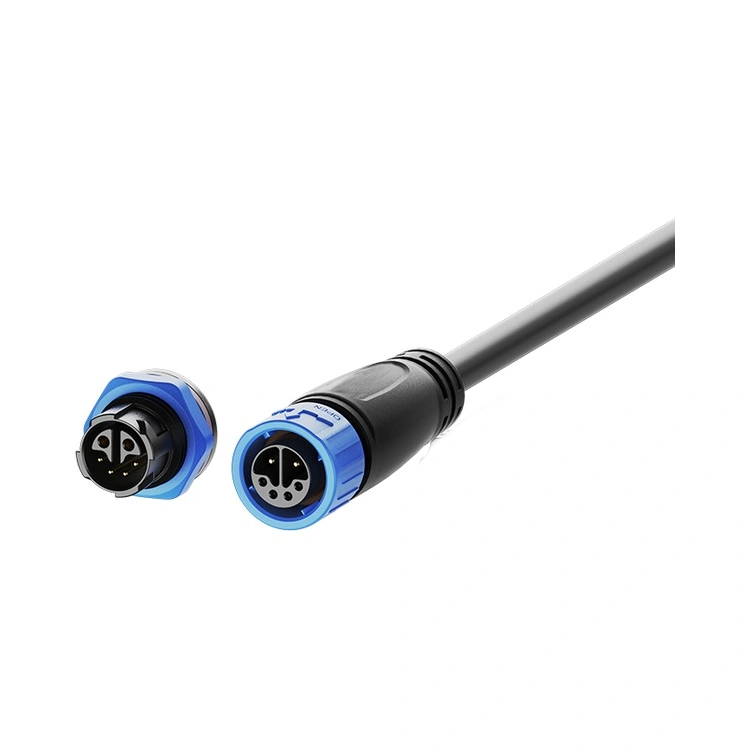

Wodoodporne złącze serii M16 to przemysłowy interkonekt średniej klasy firmy Reunion, zaprojektowany w celu wypełnienia luki pomiędzy kompaktowymi złączami M12 i większymi złączami zasilania M20/M25. To gwintowane złącze okrągłe, posiadające certyfikat zgodności ze standardami uszczelnienia IP67/IP68, łączy w sobie solidny interfejs 16 mm z ochroną środowiska, odpowiednią do środowisk wilgotnych, instalacji zewnętrznych i urządzeń przemysłowych o umiarkowanym zapotrzebowaniu na moc.

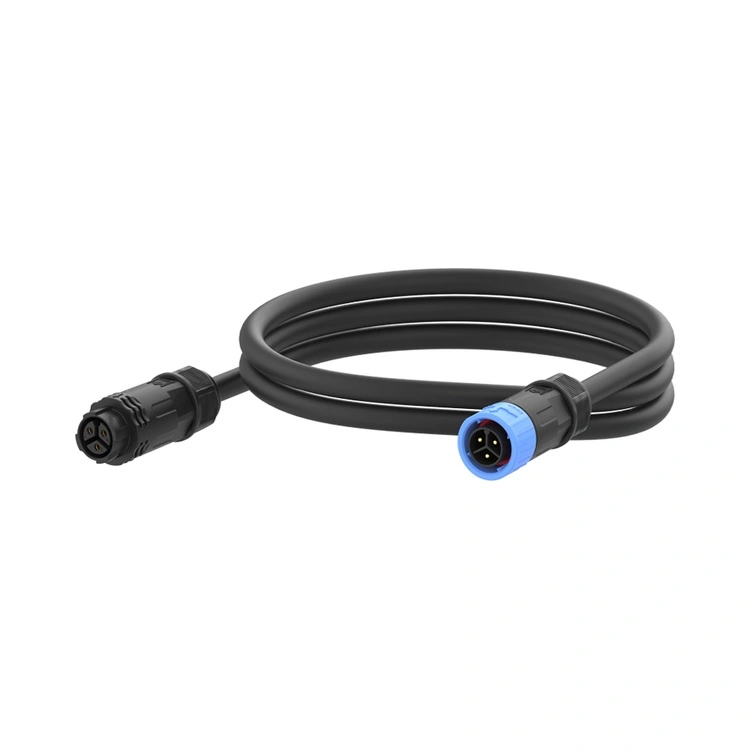

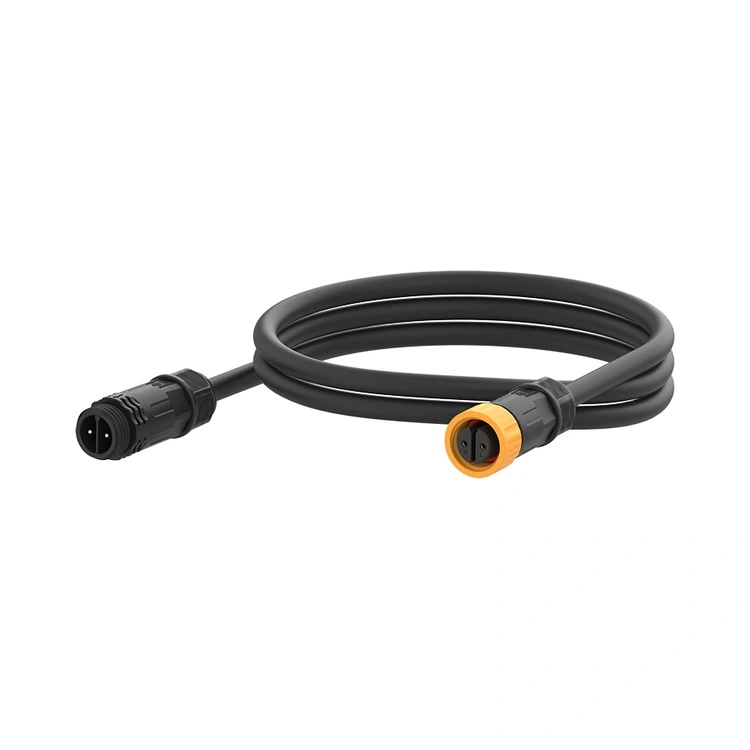

Styki są wykonane z mosiądzu z selektywnym złoceniem, co pozwala zachować niską i sobolową rezystancję styku przez setki cykli łączeniowych. Firma Reunion produkuje serię M16 w ramach pionowo zintegrowanego procesu — od precyzyjnej obróbki, poprzez zautomatyzowany montaż i 100% testowanie elektryczne. Dostępne w wersjach do montażu panelowego i kablowego, z zakończeniami lutowanymi lub PCB, seria M16 dostosowuje się do różnorodnych projektów sprzętu. Dla inżynierów potrzebujących złącza oferującego większą obciążalność prądową niż M12, ale w wciąż kompaktowej obudowie, złącze to zapewnia niezawodne, uszczelnione rozwiązanie wzajemne.
| Funkcja | Korzyść |
| Uszczelnienie środowiskowe IP67/IP68 | Odporny na kurz, tymczasowe i długotrwałe zanurzenie — niezawodny w instalacjach wodnych, instalacjach zewnętrznych i morskich. |
| Konfiguracje od 2 do 8 pinów | Obsługuje proste połączenia zasilania, aplikacje wielosygnałowe i hybrydowe. |
| Opcja hybrydowa 2+4 piny | Łączy moc (2 styki, 10 A) i sygnał (4 styki, 3 A) w jednym złączu — zmniejsza liczbę kabli i przestrzeń panelu. |
| Aktualne wartości znamionowe do 15A | Obsługuje umiarkowane obciążenia mocy — nadaje się do silników, siłowników i oświetlenia LED. |
| Gwintowany mechanizm blokujący | Połączenie odporne na wibracje — zapobiega poluzowaniu w wyniku ruchu maszyn i cykli termicznych. |
| Styki z pozłacanego mosiądzu | Niska rezystancja styku (≤3 mΩ) i ochrona przed korozją — utrzymuje wydajność w wilgotnym środowisku. |
| Obudowa odporna na wysokie temperatury PA66 | Praca w zakresie od -40°C do +105°C — obejmuje ekstremalne temperatury w przemyśle i na zewnątrz. |
| Parametr | 2-pinowy | 3-pinowy | 4-pinowy | 5-pinowy | 6-pinowy | 7-pinowy | 8-pinowy | 2+4-pin |
| Napięcie znamionowe | 250 V | 250 V | 250 V | 250 V | 125 V | 50 V | 50 V | 250V+50V |
| Aktualna ocena | 15A | 15A | 10A | 10A | 5A | 5A | 5A | 10A+3A |
| Sekcja drutu | 0,75-1,5 mm² | 0,75-1,5 mm² | 0,5-1,0 mm² | 0,5-1,0 mm² | 0,25-0,5 mm² | 0,25-0,5 mm² | 0,25-0,5 mm² | 1,5/0,5 mm² |
Temperatura pracy: –40°C ~ +105°C
Stopień ochrony: IP67 / IP68 (połączony)
Materiał obudowy: plastik termoplastyczny odporny na wysokie temperatury
Materiał styku: pozłacany stop miedzi
Rezystancja styku: ≤3mΩ
Cykle krycia: ≥500
Ocena palności: UL 94 V-0
Wszystkie materiały zgodne z RoHS
| Aspekt | Seria Reunion M16 | Europejskie marki premium M16 | Tani, niemarkowy M16 |
| Cena | Ceny przyjazne dla wolumenów | 3-4× wyższe | Taniej z góry |
| Ocena uszczelnienia | IP67/IP68 – standard | Typowy IP67 | Niezweryfikowane twierdzenia |
| Aktualna ocena | Do 15A | Typowo do 15A | Zmienny |
| Opcje przypinania | 2~8 pinów plus hybrydowe 2+4 piny | Ograniczony zasięg | Niekompletny wybór |
| 100% testów elektrycznych | Każda jednostka | Na podstawie próbek | Losowe lub żadne |
| Identyfikowalność | Możliwość śledzenia ERP od żywicy do gotowego złącza | Tak | Nic |
| Czas realizacji | 10-17 dni | 4-8 tygodni | Nieobliczalny |
| Dostosowywanie MOQ | Niski (100 sztuk) | Wysoka (500+) | Nieoferowane |
| Wsparcie techniczne | 24-godzinna reakcja 10-osobowego zespołu inżynierów | Dobre, ale wolniejsze | Ograniczony |
| Certyfikaty ISO | 9001, 14001, 13485 | Zwykle 9001 | Zazwyczaj żaden |
| Orzecznictwo | Zakres |
| ISO 9001:2015 | Zarządzanie jakością – projektowanie, produkcja i obsługa posprzedażna. |
| ISO 14001:2015 | Zarządzanie środowiskiem – zweryfikowana redukcja odpadów i zrównoważone praktyki. |
| ISO 13485:2016 | Zarządzanie jakością wyrobów medycznych – dotyczy M16 stosowanego w sprzęcie diagnostycznym lub monitorującym. |
| Uznany przez UL | Certyfikat bezpieczeństwa na poziomie komponentów dla rynków Ameryki Północnej. |
| RoHS | Ograniczenie substancji niebezpiecznych – zgodność z dyrektywą UE. |
Linia produkcyjna M16 firmy Reunion działa pod ścisłą kontrolą procesu. Uszczelnienie IP67/IP68 jest weryfikowane w każdej partii produkcyjnej poprzez rzeczywiste testy zanurzeniowe. Dla każdej partii zachowywane są zapisy testów, certyfikaty materiałowe i raporty z inspekcji, potwierdzające audyty jakości i wymagania dotyczące dokumentacji klienta.
Konfiguracja hybrydowa 2+4 łączy dwa styki zasilania (znamionowe 10 A, 250 V) i cztery styki sygnałowe (znamionowe 3 A, 50 V) w jednej obudowie złącza. Ta konstrukcja ma istotne zalety:
Mniejsza liczba kabli – zamiast prowadzić oddzielne kable zasilające i sygnałowe, jeden kabel obsługuje oba.
Oszczędza miejsce na panelu – jedno wycięcie w panelu zastępuje dwa.
Upraszcza instalację – jedno złącze do łączenia zamiast dwóch.
Typowe zastosowania obejmują napędy silnikowe (zasilanie + sprzężenie zwrotne z enkoderem), oprawy LED (zasilanie + sterowanie DALI) i czujniki przemysłowe wymagające zarówno zasilania, jak i danych. Jeśli Twoje urządzenie wymaga zasilania >4A i przesyła również sygnały o niskim napięciu, hybryda 2+4 jest często najbardziej wydajnym rozwiązaniem.
Obie wartości znamionowe są dostępne dla tej samej konstrukcji złącza, ale praktyczna różnica jest następująca:
IP67 – Ochrona przed chwilowym zanurzeniem (1 m na 30 minut). Nadaje się do większości zastosowań zewnętrznych i zmywalnych.
IP68 – Ochrona przed ciągłym zanurzeniem (głębokość i czas trwania określony przez klienta). Nadaje się do instalacji morskich, czujników zanurzeniowych i instalacji narażonych na zalanie.
Standardowy model M16 firmy Reunion ma stopień ochrony IP67. W przypadku IP68 używamy ulepszonych materiałów O-ringów i opcjonalnego obtrysku. Podaj oczekiwaną głębokość i czas zanurzenia (np. „IP68, 2 m na 24 godziny”), a nasz zespół inżynierów potwierdzi przydatność.
Aby osiągnąć i utrzymać szczelność IP67, firma Reunion zaleca:
Dokręcany moment obrotowy – Dokręć ręcznie nakrętkę łączącą, aż O-ring zetknie się z powierzchnią panelu, a następnie zastosuj dodatkowy moment obrotowy 0,6–0,8 Nm za pomocą klucza dynamometrycznego. Nie przekraczać 1,0 Nm.
Kontrola pierścienia uszczelniającego – wymień pierścień uszczelniający, jeśli widoczne jest odkształcenie, pęknięcie lub stwardnienie.
Harmonogram wymiany – co roku w przypadku codziennego zmywania; co 2-3 lata w standardowych środowiskach przemysłowych.
Promień zgięcia kabla – Zachowaj minimalną średnicę kabla 5× na wejściu złącza.
Orientacja – w przypadku zastosowań zewnętrznych/mycia skieruj wyjście kabla w dół.
