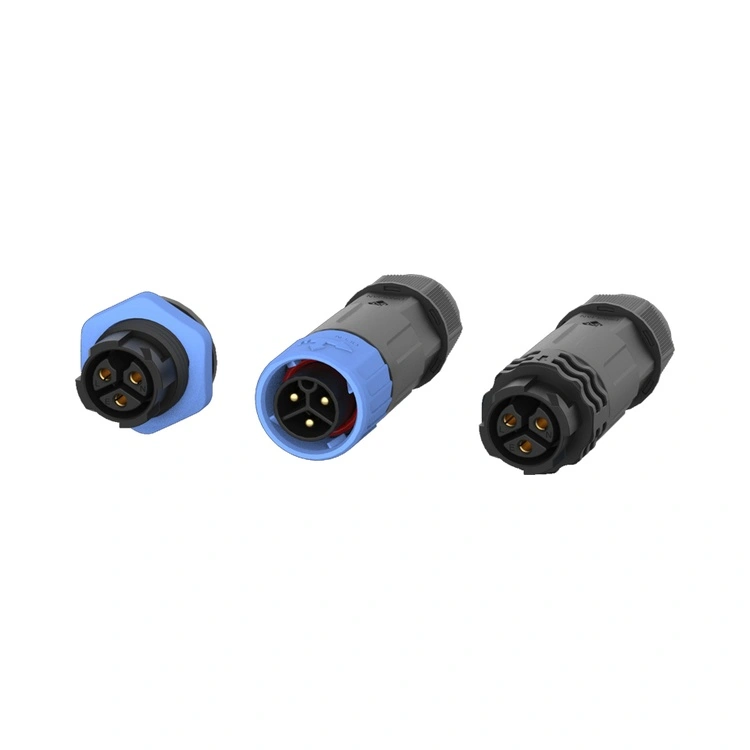

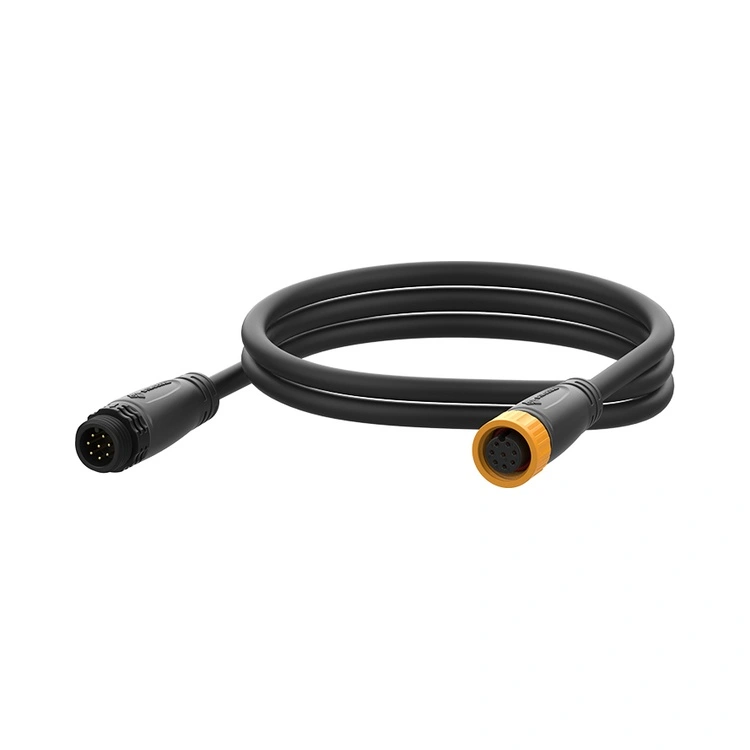

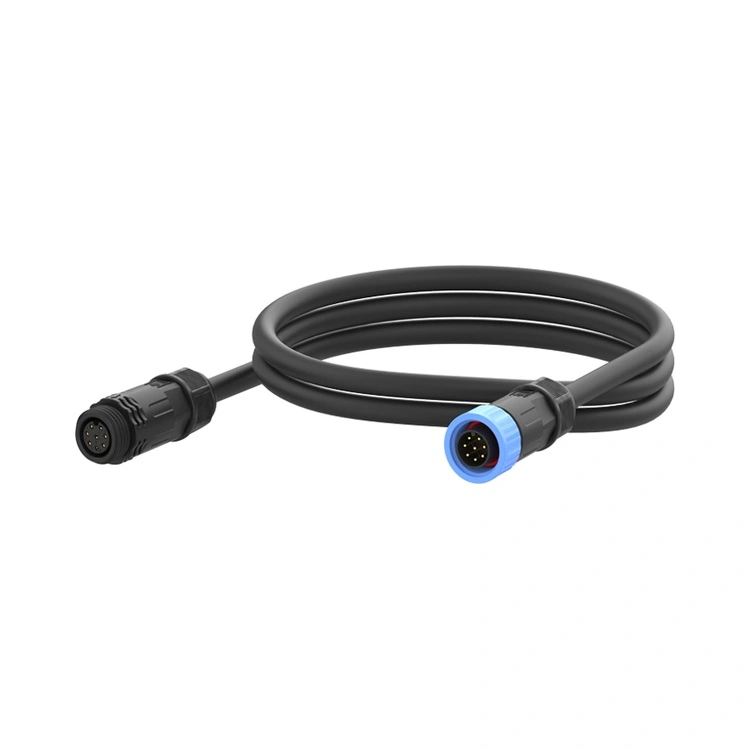

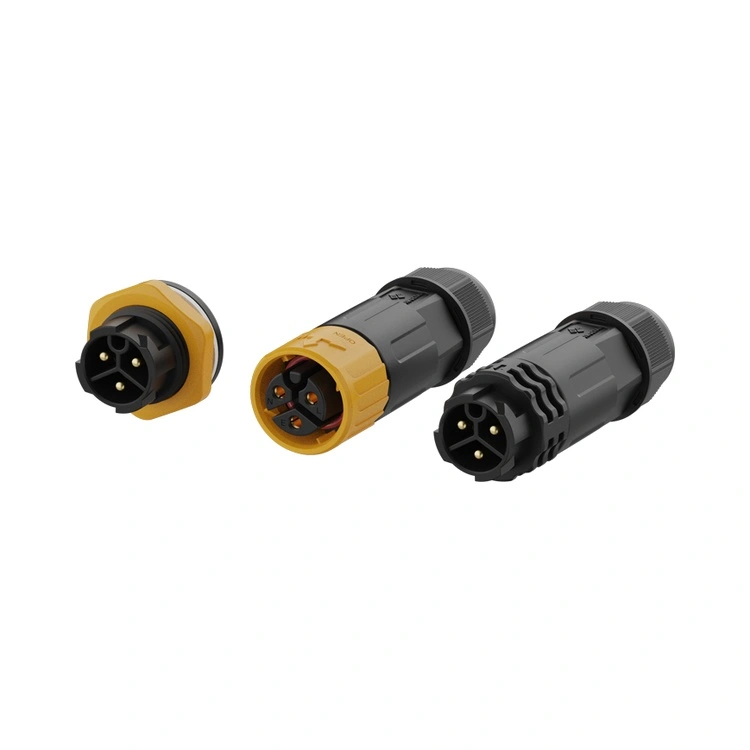

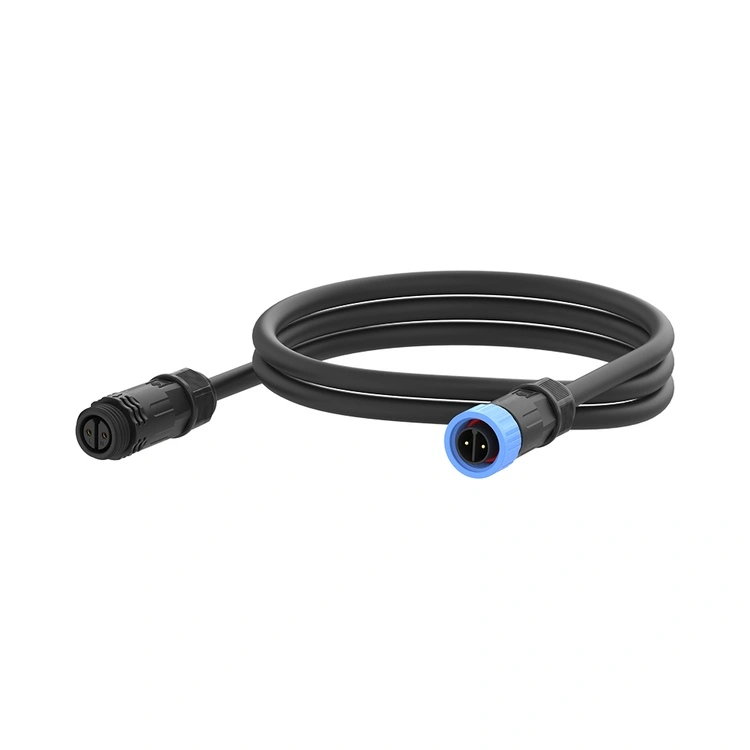

Złącza metalowe zawodzą tam, gdzie jest to najważniejsze — mgła solna, wilgoć i opary środków chemicznych atakują powłokę, zacierają gwinty i niszczą uszczelki, co prowadzi do nieplanowanych przestojów i kosztownych wymian. Wodoodporne plastikowe złącze serii M16 firmy Reunion eliminuje tę lukę na poziomie materiału.
Obudowa jest precyzyjnie uformowana z wytrzymałego tworzywa termoplastycznego PA66. Nie rdzewieje, nie utlenia się ani nie ulega korozji galwanicznej. Wewnętrzne testy mgły solnej zgodnie z normą ASTM B117 wykazują zerową degradację powierzchni po 240 godzinach, podczas gdy równoważne złącza z niklowanego mosiądzu wykazują wżery i białą rdzę w ciągu 48–72 godzin.
Oprócz odporności na korozję to plastikowe wodoodporne złącze serii M16 zapewnia:
Redukcja masy nawet o 60% w porównaniu z odpowiednikami z mosiądzu — zmniejsza obciążenie wspornika na mocowaniach PCB i wspornikach panelowych.
Uszczelnienie IP67 (testy zanurzeniowe na 1 m, 30 min w każdej partii produkcyjnej) — idealne do szaf zewnętrznych narażonych na zalanie, czujników morskich i słupów oświetlenia przybrzeżnego.
Szeroki zakres temperatur: -40°C do +105°C, obejmujący arktyczne zimno i równikowe zyski słoneczne.
Doświadczenie (EEAT) nie jest hipotetyczne. W pierwszym kwartale 2026 r. integrator oprzyrządowania morskiego obsługujący platformy wiertnicze na Morzu Północnym po 18-miesięcznych próbach terenowych wymienił 86 mosiężnych złączy M16 na plastikowe złącza firmy Reunion. Udokumentowane wyniki:
Zero awarii związanych z korozją w ciągu 14 miesięcy ciągłego narażenia na mgłę solną. Integralność gwintu jest utrzymywana przez ponad 300 cykli łączenia podczas corocznej ponownej kalibracji czujnika.
Integralność sygnału stabilna: Rezystancja styku pozostała ≤3,5 mΩ (początkowa specyfikacja ≤3 mΩ) bez sporadycznych usterek zgłaszanych w łączach danych RS-485.
Inny przypadek: w ramach projektu oświetlenia LED w tunelu przybrzeżnym w Azji Południowo-Wschodniej wdrożono hybrydowy wariant 2+4-pinowego plastikowego wodoodpornego złącza serii M16, aby połączyć dostarczanie mocy 10 A z sygnałami ściemniania DALI w jednym przebiegu kabla. Wykonawca zgłosił 40% szybszą instalację i wyeliminował oddzielne przewody sygnałowe. Po 22 miesiącach opadów monsunowych i wilgoci pływowej nie była konieczna wymiana złącza — w przeciwieństwie do poprzedniego projektu dotyczącego specyfikacji metalowych, w którym 30% złączy wykazało zielone utlenianie w ciągu 12 miesięcy.
| Konfiguracja | Napięcie znamionowe | Aktualna ocena (na kontakt) | Przekrój drutu (mm²) | Typowe zastosowanie |
| 2-pinowy | 250 V | 15A | 0,75–1,5 | Sterowniki LED dużej mocy, pompy |
| 3-pinowy | 250 V | 15A | 0,75–1,5 | Silniki trójfazowe prądu przemiennego (małe) |
| 4-pinowy | 250 V | 10A | 0,5–1,0 | Zasilanie DC + masa |
| 5-pinowy | 250 V | 10A | 0,5–1,0 | Moc + wykrywanie pomocnicze |
| 6-pinowy | 125 V | 5A | 0,25–0,5 | Układy wielosensorowe |
| 7-pinowy | 50 V | 5A | 0,25–0,5 | Panele sterowania |
| 8-pinowy | 50 V | 5A | 0,25–0,5 | Moduły wejść/wyjść |
| Hybryda 2+4 | 250V+50V | 10A (moc) + 3A (sygnał) | 1,5 / 0,5 | Inteligentne oświetlenie (DALI/DMX/0-10V) |
Temperatura pracy:-40°C ~ +105°C
Stopień ochrony:IP67 / IP68 (połączony)
Materiał obudowy:Wysokotemperaturowy termoplast
Materiał kontaktowy:Pozłacany stop miedzi
Rezystancja kontaktu:≤3mΩ
Cykle krycia:≥500
Ocena palności:UL 94 V-0
Wszystkie materiały zgodne z RoHS
| Aspekt | Plastik z serii Reunion M16 | Marki premium z tworzyw sztucznych (np. Binder, Lemo) | Metalowe złącza M16 (np. Amphenol, TE) |
| Waga a metal | 60% lżejszy | Podobny (50–60% lżejszy) | Ciężki — obciąża dławiki kablowe |
| Cena (ilość 500 szt.) | 1× (wartość bazowa) | 2–3× wyższe | 3–4× wyższe |
| Hybrydowy 2+4 zasilanie+sygnał | Standardowo, z półki | Tylko na zamówienie | Tylko na zamówienie |
| Test zanurzeniowy IP67 | Każda partia (zapis zachowany) | Pobieranie próbek wsadowych | Pobieranie próbek wsadowych |
| 100% test elektryczny | Każda jednostka (opcjonalnie z raportem z testu) | Na podstawie próbek | Na podstawie próbek |
| Czas realizacji (500 szt.) | 15–20 dni | 4–6 tygodni | 4–8 tygodni |
| Dostosowywanie MOQ | 100 szt | 500+ | 500+ |
| Certyfikaty | ISO 9001, 14001, 13485, UL | Zwykle tylko 9001 | Zwykle 9001/TS |
Konkluzja inżynieryjna jest jasna: wodoodporne złącze plastikowe serii M16 firmy Reunion zapewnia odporność na korozję charakterystyczną dla tworzyw sztucznych najwyższej jakości przy strukturze kosztów, która nagradza zamówienia masowe – bez zmniejszenia masy lub trybów awarii metalu.
System jakości firmy Reunion jest corocznie kontrolowany przez zewnętrznych rejestratorów. Publikujemy następujące aktywne numery certyfikatów (dostępne do pobrania na naszej stronie):
| Orzecznictwo | Zakres |
| ISO 9001:2015 | Projektowanie, produkcja, obsługa posprzedażna |
| ISO 14001:2015 | Zarządzanie środowiskiem (redukcja odpadów, zrównoważone formowanie) |
| ISO 13485:2016 | Jakość urządzenia medycznego – dotyczy sprzętu diagnostycznego/monitorującego wykorzystującego serię M16 |
Tak — układ styków oddziela styki zasilania i sygnałowe za pomocą fizycznej bariery (formowana ścianka izolacyjna) i odstępu między środkami wynoszącego 4,5 mm (moc-sygnał), co przekracza wymagania dotyczące upływu dla obwodów mieszanych 250 V/50 V zgodnie z normą IEC 60664-1. W naszym wewnętrznym skanowaniu wstępnym EMC przesłuch przy 1 MHz wyniósł < -60 dB. Hybrydowe wodoodporne złącze plastikowe serii M16 jest już stosowane w komercyjnych projektach oświetlenia ulicznego opartych na DALI z ponad 25 000 jednostek w terenie (instalacje w latach 2025–2026).
Firma Reunion oferuje roczną ograniczoną gwarancję obejmującą pękanie obudowy, zrywanie gwintu (przy określonym momencie obrotowym) i uszkodzenia uszczelnienia w warunkach IP67 – pod warunkiem przestrzegania wytycznych dotyczących montażu. W przypadku roszczeń związanych z korozją (rdza/utlenianie) gwarancja jest bezwarunkowa na materiał obudowy, ponieważ PA66 z natury nie powoduje korozji. Roszczenia gwarancyjne są rozpatrywane w ramach programu wymiany z wyprzedzeniem w ramach dostaw krzyżowych dla zatwierdzonych dystrybutorów i kont OEM.
Tak — utrzymujemy próbny zapas wszystkich konfiguracji pinów (w tym hybrydowych 2+4) do wysyłki następnego dnia roboczego za pośrednictwem DHL/FedEx. Przykładowa cena obejmuje dedykowany pakiet raportów z testów (pomiary mgły solnej, wodoodporności i rezystancji styków specyficzne dla danej partii). MOQ dla standardowych próbek to 1 sztuka. W przypadku niestandardowych zestawów kabli lub odmian zakończeń przykładowy czas realizacji wynosi 10 ~ 15 dni.
