ZjazddostarczaWodoodporne złącze przemysłowe serii M12dla producentów poszukujących niezawodnych połączeń elektrycznych w wymagających środowiskach przemysłowych. Zaprojektowana dla kompatybilnych systemów automatyki, czujników i sterowania, ta seria złączy oferuje praktyczne połączenie kompaktowej instalacji, bezpiecznego złącza gwintowanego i ochrony środowiska zależnej od modelu, aby zapewnić stabilną pracę sprzętu.
Podsumowanie artykułu:Łączność przemysłowa wpływa na czas pracy maszyn, dokładność sygnału i koszty konserwacji. Przemysłowe wodoodporne złącze serii M12 jest szeroko stosowane do łączenia czujników, siłowników, jednostek sterujących i przemysłowego sprzętu komunikacyjnego. Zrozumienie kodowania złączy, konfiguracji styków, stopnia ochrony, konstrukcji kabla i parametrów elektrycznych pomaga inżynierom wybrać właściwe rozwiązanie. W tym artykule omówiono zasady działania, podstawowe specyfikacje, zastosowania branżowe, praktyki instalacyjne i względy zakupowe, które pomagają firmom podejmować świadome decyzje dotyczące złączy.
1. Dlaczego łączność przemysłowa ma znaczenie?
3. Które cechy konstrukcyjne zapewniają praktyczne korzyści?
4. Które specyfikacje techniczne należy ocenić?
5. Które branże korzystają ze złączy M12?
6. Jak kupujący powinni ocenić dostawcę złącza M12?
7. Jakie praktyki pomagają przedłużyć żywotność złącza?
Nowoczesne urządzenia przemysłowe polegają na dokładnym przekazywaniu mocy elektrycznej i sygnałów pomiędzy połączonymi ze sobą elementami. Czujniki zbierają dane operacyjne, siłowniki wykonują polecenia, a sterowniki koordynują ruchy maszyny. Każde połączenie w tym systemie ma wpływ na ogólną wydajność.
Złącze, które rozluźnia się pod wpływem wibracji, umożliwia przedostanie się wilgoci do styków elektrycznych lub nie utrzymuje stałego kontaktu, może przerwać produkcję i skomplikować rozwiązywanie problemów. W zautomatyzowanej produkcji nawet niewielki problem z połączeniem może prowadzić do nieoczekiwanych przestojów, wielokrotnych konserwacji lub niedokładnych odczytów czujników.
Złącza przemysłowe muszą zatem spełniać kilka wymagań jednocześnie:
Format złącza M12 zaspokaja wiele z tych potrzeb dzięki kompaktowej, okrągłej konstrukcji i gwintowanemu systemowi złączy. Wybór odpowiedniego modelu do danego zastosowania może pomóc inżynierom w budowaniu zorganizowanych, łatwych w utrzymaniu i niezawodnych systemów okablowania przemysłowego.

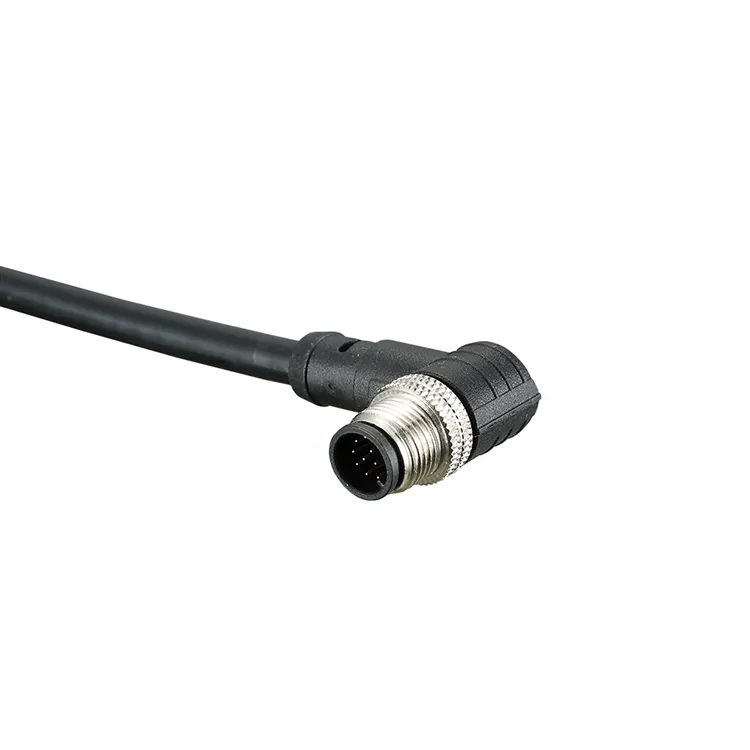

Oznaczenie M12 odnosi się do interfejsu złącza z nominalnym złączem gwintowanym 12 mm. Jego kompaktowe wymiary sprawiają, że jest on szczególnie przydatny w urządzeniach terenowych i maszynach, w których przestrzeń instalacyjna jest ograniczona, ale istotne jest bezpieczne połączenie elektryczne.
W przeciwieństwie do złącza wybranego wyłącznie ze względu na jego wygląd fizyczny, produkt M12 należy oceniać pod kątem jego pełnej konfiguracji. Różne modele mogą mieć różną liczbę styków, układy kodowania, przypisanie styków, typy kabli i parametry elektryczne.
W zależności od konkretnego produktu dostępne konfiguracje mogą obejmować złącza proste, złącza kątowe, wtyczki montowane na kablach i gniazda montowane na panelu. Prosta konstrukcja może pasować do dostępnych punktów instalacji, natomiast konstrukcja pod kątem prostym może pomóc w zarządzaniu odstępem kablowym w ograniczonych przestrzeniach.
Niektóre konfiguracje M12 są przeznaczone dla sygnałów czujników i elementów wykonawczych, podczas gdy inne systemy kodowania obsługują określone zastosowania w komunikacji przemysłowej lub energetyce. Wariantów tych nie należy traktować jako wymiennych. Przed podłączeniem sprzętu inżynierowie muszą sprawdzić układ pinów, kodowanie, napięcie, prąd i wymagania dotyczące interfejsu.
Wodoodporne złącza M12 wykorzystują odpowiednie obudowy, uszczelnienia i wejścia kablowe, aby ograniczyć wnikanie zanieczyszczeń zewnętrznych. Poziom ochrony różni się w zależności od modelu i warunków instalacji. Na przykład zespół o stopniu ochrony IP67 jest przeznaczony do pyłoszczelnej ochrony i tymczasowego zanurzenia w określonych warunkach testowych, pod warunkiem, że jest prawidłowo zmontowany i używany zgodnie ze specyfikacjami.
Aby zapoznać się z konfiguracjami specyficznymi dla produktu i dostępnymi opcjami, zapoznaj się ze stroną produktu przemysłowego złącza wodoodpornego serii Reunion M12.
Maszyny przemysłowe często zawierają wiele czujników i elementów sterujących na ograniczonej powierzchni. Obudowa M12 zapewnia kompaktowy interfejs połączeniowy, który może uprościć układ okablowania i zmniejszyć niepotrzebną przestrzeń instalacyjną.
Może to być szczególnie przydatne w systemach przenośników, sprzęcie zrobotyzowanym, maszynach pakujących i rozproszonych instalacjach automatyki, gdzie wiele urządzeń obiektowych jest podłączonych do wspólnej architektury sterowania.
Połączenie gwintowe pomaga zachować współpracujący interfejs podczas zwykłej pracy sprzętu. W porównaniu z nieodpowiednio zabezpieczonym połączeniem, prawidłowo zmontowane złącze gwintowane może zmniejszyć ryzyko przypadkowego rozłączenia spowodowanego rutynowymi ruchami i wibracjami.
Jednak połączenie należy zawsze dokręcić zgodnie z instrukcją producenta. Nadmierne dokręcenie może spowodować uszkodzenie złącza, natomiast niedostateczne dokręcenie może zagrozić bezpieczeństwu mechanicznemu lub właściwościom uszczelniającym.
Odpowiednie elementy uszczelniające mogą pomóc chronić styki elektryczne przed kurzem i wilgocią. Jest to ważne w przypadku sprzętu instalowanego w pobliżu procesów produkcyjnych, obszarów czyszczenia, maszyn na zewnątrz i innych miejsc, w których spodziewane jest narażenie środowiska.
Ochrona zależy od całego zespołu, łącznie z interfejsem współpracującym, wprowadzeniem kabla, sposobem montażu i stanem uszczelek. Złącze należy wybrać w zależności od rzeczywistego środowiska pracy, a nie samego słowa „wodoodporne”.
Różne materiały kabli i układy styków umożliwiają dopasowanie złącza M12 do konkretnych wymagań sprzętowych. W zależności od modelu kupujący może być zmuszony ocenić elastyczność kabla, odporność na ścieranie, rozmiar przewodu, ekranowanie, pokrycie styków i orientację instalacji.
Korzystanie z kompatybilnych, standardowych interfejsów złączy może ułatwić wymianę komponentów i izolowanie usterek. Technicy mogą łatwiej zidentyfikować punkty połączeń, pod warunkiem, że dokumentacja okablowania, przypisania styków i numery części zamiennych są przechowywane dokładnie.
Wybór złącza wyłącznie na podstawie wyglądu czy rozmiaru gwintu nie wystarczy. Zespół zakupowy powinien porównać opublikowane specyfikacje producenta z wymaganiami elektrycznymi, mechanicznymi i środowiskowymi docelowego zastosowania.
Poniższa tabela przedstawia główne parametry, które należy ocenić podczas sprawdzania wodoodpornego złącza M12. Rzeczywiste wartości należy potwierdzić w aktualnej karcie katalogowej wybranego modelu.
| Specyfikacja | Co sprawdzić | Dlaczego to ma znaczenie |
|---|---|---|
| Interfejs złącza | Złącze gwintowane M12 i konstrukcja współpracująca | Zapewnia mechaniczną kompatybilność ze sprzętem. |
| Konfiguracja pinów | Liczba styków i przypisanie pinów | Obsługuje prawidłowe okablowanie i transmisję sygnału. |
| Kodowanie | Kod A, kod D, kod X lub inny określony typ | Pomaga zidentyfikować zamierzony interfejs i zapobiec niekompatybilnym połączeniom. |
| Napięcie znamionowe | Napięcie robocze określone przez producenta | Musi być zgodny z układem elektrycznym i obowiązującymi wymogami bezpieczeństwa. |
| Prąd znamionowy | Aktualna ocena dla wybranej konfiguracji | Pomaga zapobiegać działaniu przekraczającemu granice elektryczne złącza. |
| Ochrona przed wnikaniem | Wymagany stopień ochrony IP i warunki montażu | Określa przydatność do przewidywanego narażenia na kurz i wilgoć. |
| Temperatura robocza | Określone temperatury minimalne i maksymalne | Pomaga utrzymać wydajność w zmieniających się warunkach otoczenia. |
| Materiał kontaktowy | Materiał bazowy i pokrycie stykowe | Wpływa na wydajność styków elektrycznych oraz odporność na zużycie i korozję. |
| Konstrukcja kabla | Rozmiar przewodu, materiał płaszcza, długość i ekranowanie | Obsługuje instalację, elastyczność i wymagania środowiskowe. |
| Trwałość mechaniczna | Ocena cyklu łączenia i wymagania dotyczące łączenia | Pomaga ocenić przydatność do konserwacji i ponownego podłączenia. |
Ważna uwaga dotycząca wyboru:Nie zakładaj, że każde złącze serii M12 obsługuje to samo napięcie, prąd, liczbę styków, kodowanie, zakres temperatur lub stopień ochrony IP. Na przykład czteropinowe złącze czujnika i szybkie złącze danych mogą mieć zasadniczo różne wymagania elektryczne pomimo wspólnego oznaczenia M12.
Przed złożeniem zamówienia należy poprosić o dokładny numer części, rysunek wymiarowy, schemat połączeń i odpowiednie dane testowe. Dokumenty te ułatwiają potwierdzenie, że złącze spełnia wymagania systemu.
Zautomatyzowane linie produkcyjne wykorzystują czujniki, siłowniki i rozproszone moduły sterujące do monitorowania sprzętu i koordynowania operacji maszyn. Odpowiednie złącza M12 zapewniają praktyczne punkty podłączenia urządzeń obiektowych i pomagają w organizacji okablowania maszyny.
Ogniwa robotyczne i sprzęt pakujący mogą zawierać ruchome zespoły, kompaktowe mocowania czujników i ograniczoną przestrzeń na prowadzenie kabli. Dostępność różnych orientacji złączy i konfiguracji kabli może pomóc inżynierom w projektowaniu bardziej dostępnych połączeń. Zastosowania dynamiczne w dalszym ciągu wymagają zespołów kabli i złączy dostosowanych do rzeczywistych warunków ruchu i zginania.
Kompatybilne warianty kodowania M12 są stosowane w wybranych zastosowaniach sieci przemysłowych. Właściwy model zależy od standardu komunikacji, wymaganej szybkości transmisji danych, przypisania pinów, układu ekranowania i interfejsu sprzętu sieciowego.
Zewnętrzne czujniki i urządzenia monitorujące mogą napotykać deszcz, kurz, zmiany temperatury i inne obciążenia środowiskowe. Odpowiednio znamionowe złącze M12 może pomóc chronić interfejs elektryczny, gdy kompletny zespół jest zainstalowany zgodnie ze specyfikacjami.
W wybranych systemach transportowych i pojazdach przemysłowych złącza okrągłe służą do łączenia czujników i urządzeń sterujących. W przypadku tych zastosowań projektanci powinni wziąć pod uwagę wibracje, ruch kabli, wahania temperatury, narażenie na działanie płynów i wszelkie wymagania kwalifikacyjne specyficzne dla danej branży.
We wszystkich tych sektorach najlepszym złączem jest to, które odpowiada rzeczywistym warunkom pracy, a nie koniecznie model o najwyższej nominalnej wartości znamionowej lub najniższej cenie zakupu.
Wybór dostawcy wpływa nie tylko na początkowy koszt zakupu. Spójność produktu, wsparcie techniczne, dokumentacja, planowanie produkcji i komunikacja mogą mieć wpływ na terminy realizacji projektów i długoterminową konserwację.
Oceniając dostawcę takiego jak Reunion, zespoły zakupowe powinny wziąć pod uwagę następujące punkty i potwierdzić, które usługi mają zastosowanie do wymaganej konfiguracji produktu.
W przypadku większych projektów zaopatrzeniowych kupujący powinni również ustanowić proces zatwierdzania próbek i specyfikacji przed złożeniem zamówienia masowego. Udokumentowanie zatwierdzonego numeru części i wersji pomaga zmniejszyć ryzyko otrzymania złącza różniącego się od testowanej konfiguracji.
Aby przejrzeć dostępne informacje o produkcie, odwiedź stronę wodoodpornego złącza przemysłowego Reunion i przekaż swoje wymagania techniczne bezpośrednio dostawcy.
Właściwa instalacja jest niezbędna do utrzymania stabilności elektrycznej i ochrony środowiska. Nawet złącze wysokiej jakości może przedwcześnie ulec uszkodzeniu, jeśli jego styki, gwinty, kabel lub uszczelki ulegną uszkodzeniu podczas montażu lub pracy.
Częstotliwość przeglądów powinna odzwierciedlać powagę środowiska operacyjnego. Złącza narażone na częste mycie, działanie substancji chemicznych, silne wibracje lub ciągły ruch mogą wymagać dodatkowej uwagi. Zawsze postępuj zgodnie z instrukcjami producenta i planem konserwacji urządzenia.
Jego głównym celem jest zapewnienie kompaktowego połączenia elektrycznego dla kompatybilnych urządzeń przemysłowych, w tym czujników, siłowników, sprzętu sterującego i wybranych systemów komunikacyjnych. W zależności od modelu uszczelnienie środowiskowe pomaga chronić połączenie przed kurzem i wilgocią.
Nie. Stopień ochrony różni się w zależności od modelu i konstrukcji zespołu. Kupujący powinni sprawdzić dokładną kartę danych produktu i potwierdzić, czy ocena dotyczy złącza współpracującego, złącza niezabudowanego lub konkretnego warunku instalacji.
Złącza z kodem A i D wykorzystują różne układy kluczowania i styków dla różnych zamierzonych zastosowań. Warianty z kodowaniem A są powszechnie stosowane w czujnikach i siłownikach, natomiast warianty z kodowaniem D są kojarzone z niektórymi zastosowaniami przemysłowego Ethernetu. Rzeczywistą kompatybilność należy sprawdzić w odniesieniu do odpowiedniego protokołu, przypisania pinów i dokumentacji sprzętu.
Tak, pod warunkiem, że wybrane złącze i kompletny zestaw kabli są przystosowane do oczekiwanych warunków zewnętrznych. Kupujący powinni przed instalacją ocenić stopień ochrony przed wnikaniem, zakres temperatur, ekspozycję na promieniowanie UV, ryzyko korozji, trwałość płaszcza kabla i sposób montażu.
Zacznij od zidentyfikowania interfejsu współpracującego, kodowania, liczby pinów, parametrów elektrycznych, wymagań komunikacyjnych, specyfikacji kabli i warunków środowiskowych. Porównaj te wymagania z arkuszem danych producenta i poproś o potwierdzenie techniczne, jeśli którykolwiek parametr jest niepewny.
Podaj wymagany typ złącza, interfejs męski lub żeński, kodowanie, liczbę styków, długość kabla, rozmiar przewodu, wymagania dotyczące napięcia i prądu, stopień ochrony, szacunkową ilość oraz wszelkie dostępne rysunki lub fotografie. Jasne specyfikacje pomagają dostawcy ocenić zgodność i zapewnić bardziej odpowiednią ofertę.
Przemysłowe wodoodporne złącze serii M12 zapewnia wszechstronną opcję połączenia dla nowoczesnej automatyki, czujników przemysłowych, maszyn i wybranych systemów komunikacyjnych. Jego kompaktowy format i gwintowane złącze umożliwiają zorganizowane okablowanie i bezpieczne połączenia, a odpowiednie uszczelnienia i konfiguracje kabli pomagają sprostać wymagającym środowiskom operacyjnym.
Pomyślny wybór zależy nie tylko od samego interfejsu M12. Parametry elektryczne, kodowanie, przypisanie pinów, ochrona środowiska, konstrukcja kabla i wymagania instalacyjne muszą zostać zweryfikowane pod kątem zamierzonego zastosowania. Dokładny przegląd specyfikacji może zmniejszyć problemy ze zgodnością, poprawić efektywność konserwacji i zapewnić bardziej niezawodne działanie sprzętu.
Firma Reunion oferuje rozwiązanie w postaci wodoodpornego złącza przemysłowego serii M12 dla firm oceniających komponenty łączności przemysłowej. Niezależnie od tego, czy projektujesz nowe maszyny, pozyskujesz części zamienne, czy planujesz niestandardowe połączenie kablowe, przed zakupem przejrzyj szczegóły produktu i przygotuj wymagania dotyczące aplikacji.Skontaktuj się z namiaby omówić specyfikacje złączy, potwierdzić kompatybilność produktu i poprosić o wycenę dostosowaną do Twojego projektu.
